Апохромат триплет TS-Optics PHOTOLINE 130 mm f/7 FPL-53 Triplet APO

TS-Optics PhotoLine 130 mm f/7 Triplet Apo 2,5″ RAP — труба-апохромат на ED-стекле Ohara для визуала и астрофотографии

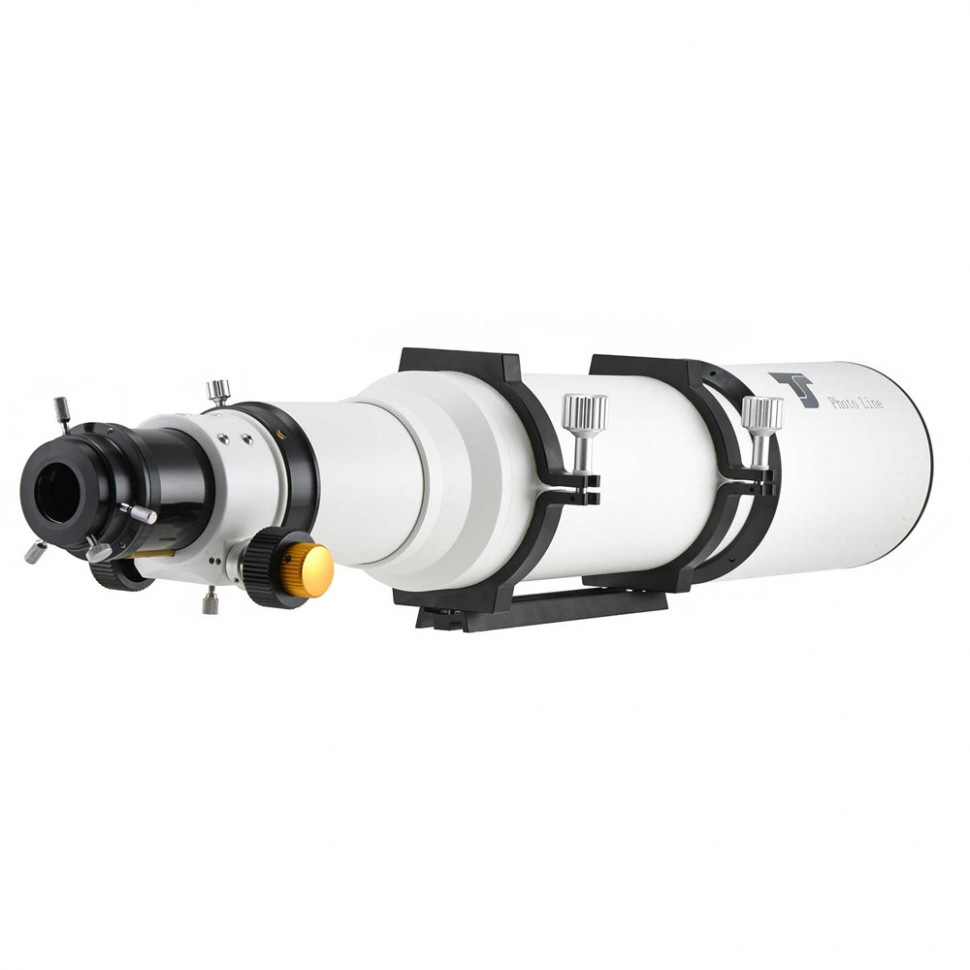

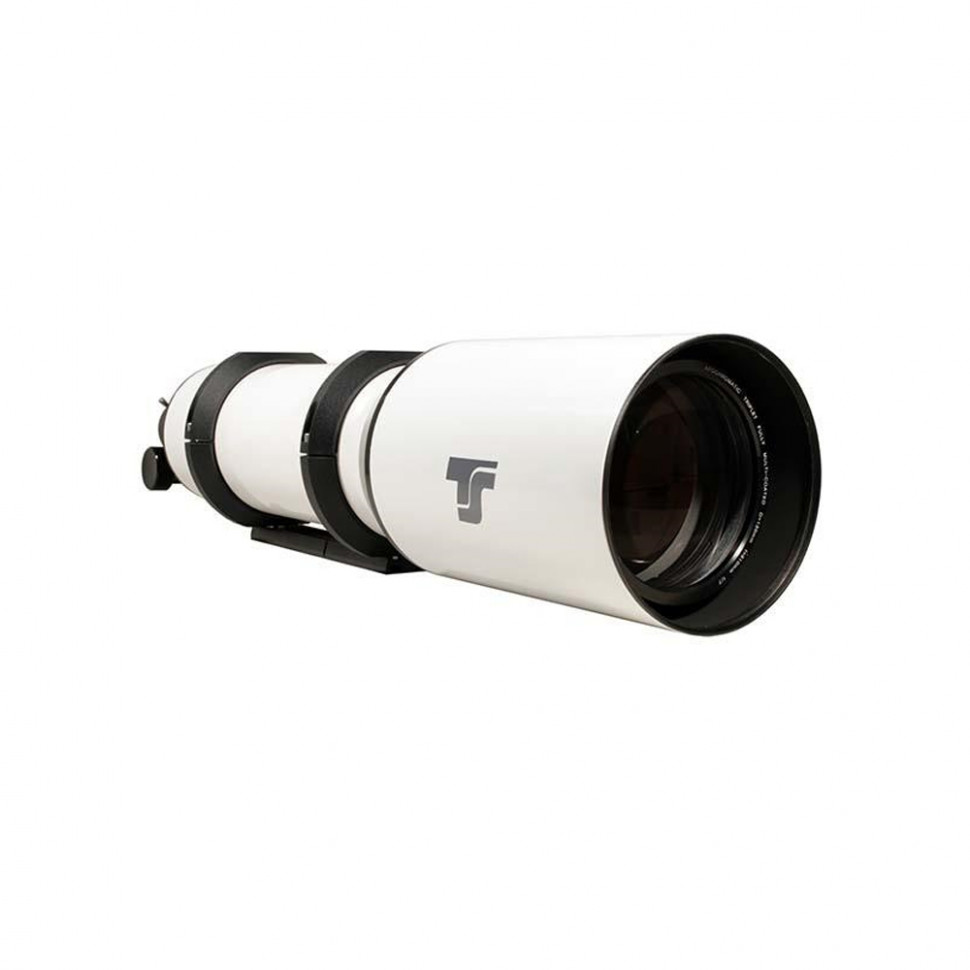

Это оптическая труба (OTA) без монтировки: трехлинзовый апохромат 130/910 мм со светосилой f/7, ED-элементом Ohara, просветлением FMC и 2,5-дюймовым реечным фокусером с микропередачей. Вес трубы 10,3 кг, габариты 900 x 140 мм. Задача такой схемы — дать резкое изображение без цветных ореолов и без центрального экранирования, одинаково пригодное и для наблюдений в окуляр, и для съемки камерой.

Что можно увидеть или получить на практике

Луна

Собственное разрешение 130 мм апертуры — около 0,9 угловой секунды, но на практике потолок задает атмосфера: в спокойные моменты различимы детали порядка 2 км, в среднюю ночь — ближе к 3 км. Этого достаточно, чтобы уверенно видеть террасы на внутренних стенках Коперника, цепочку мелких кратеров внутри Клавия, борозду Гигина как тонкую темную линию, ступенчатый профиль Прямой Стены и сложный рельеф дна Долины Альп; центральная борозда в самой Долине Альп ловится на пределе, только в редкие спокойные моменты. Отсутствие вторичного зеркала и растяжек дает чистый край лунного лимба без цветной каймы даже на высоком увеличении — это заметное отличие от дублета и от зеркальных схем.

Планеты

Максимально полезное увеличение для 130 мм — примерно 260 крат, выше изображение теряет резкость. Рабочая зона по планетам — 180-230 крат (окуляры 5 и 4 мм при фокусном расстоянии 910 мм). На Юпитере при таком увеличении видны не просто полосы, а фестоны по южной границе Северного экваториального пояса, темные «баржи», белые овалы, тень Красного Пятна и его окружение; проходы спутников читаются как черные точки на диске, а Ганимед в лучшие ночи показывает крошечный диск, а не точку. У Сатурна деление Кассини прослеживается не только на «ушках», но и по всей видимой дуге кольца, различимы тень планеты на кольцах, потемнение от кольца C на фоне диска и 4-5 спутников. На Марсе около противостояния уверенно выделяются полярная шапка, Большой Сирт, Ацидалийское море и изменения яркости при пылевых событиях.

Объекты дальнего космоса

Проницающая способность заявлена как 13,2 звездной величины — это темное загородное небо. На практике 130 мм разбивают периферию M13 и M15 на отдельные звезды, а ядро дают зернистым; в M57 видно кольцо с более темной серединой, но центральная звезда (около 15,8m) остается недостижимой; у M51 при темном небе читаются два ядра и намек на рукава, у M104 и NGC 4565 — пылевая полоса как темная черта, у M31 — две темные прорези в диске. В области скопления галактик в Деве за вечер набирается несколько десятков объектов. Светосила f/7 и 2,5-дюймовый фокусер позволяют работать с окулярами 2″ и получать поле порядка 2,5-3 градусов — под протяженные объекты вроде Вуали или Северной Америки. Для съемки 910 мм при малых пикселях современных CMOS дают масштаб около 0,8-0,9″ на пиксель: это уровень, при котором разрешение упирается в атмосферу и качество гидирования, а не в оптику, и требует монтировки с большим запасом.

Атмосфера и засветка

Триплет со толстыми линзами требует времени на выравнивание температуры — первые 20-40 минут после выноса изображение может «плыть», особенно на высоких увеличениях. Городская засветка бьет только по дальнему космосу: вместо 13,2m реально остается на 2-3 величины меньше, туманности и галактики размываются, тогда как Луна и планеты от засветки практически не страдают. Выдвижная бленда снижает боковую подсветку от фонарей и задерживает выпадение росы на передней линзе.

Конструкция и технологии

Триплет с воздушными промежутками и ED-элементом Ohara. Три линзы вместо двух убирают остаточный вторичный спектр, который у ED-дублетов той же апертуры проявляется фиолетовым ореолом на Веге, лимбе Юпитера и лунном крае. В съемке это означает, что синий и красный каналы фокусируются практически в одной плоскости, и яркие звезды не обрастают цветной каймой.

Просветление FMC. У триплета шесть поверхностей на границе стекло-воздух, поэтому многослойное покрытие всех поверхностей заметно влияет не столько на общую яркость, сколько на паразитное рассеяние — контраст рядом с яркими объектами.

Регулируемая температурно-компенсированная оправа. ED-стекло сильнее расширяется при перепадах температуры. Компенсирующая оправа не дает зажать линзы при остывании, то есть звезды не уходят в астигматизм и не становятся треугольными к середине ночи. Регулировка позволяет при необходимости выполнить юстировку объектива.

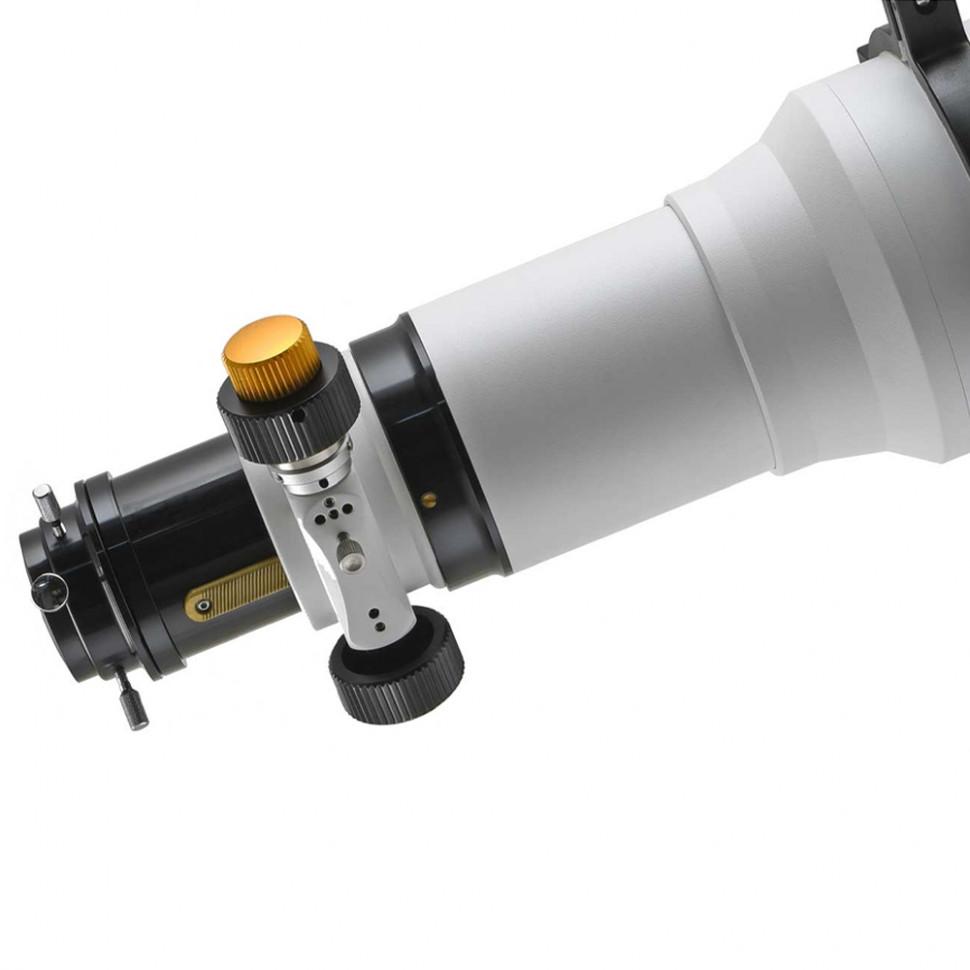

Фокусер 2,5″ реечный с микропередачей, присоединение M68x1. Реечная конструкция держит тяжелую камерную сборку без проседания, чего сложно добиться от фокусеров с прижимным роликом. Диаметр 2,5 дюйма пропускает освещенное поле под крупные сенсоры, резьба M68x1 дает жесткое соединение без люфта, а микропередача нужна для точной наводки на резкость при 200+ кратах и при съемке.

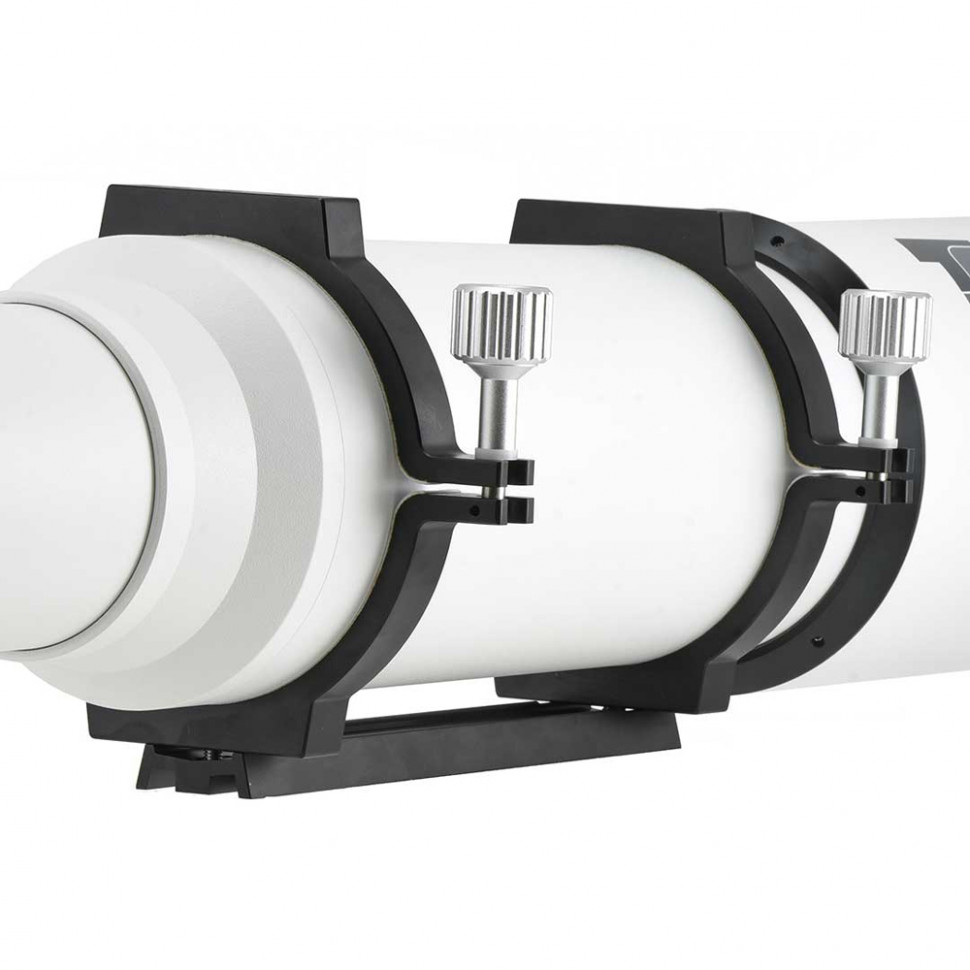

Механика трубы. Кольца CNC и планка «ласточкин хвост» стандарта Vixen/EQ5, выдвижная бленда в убранном виде укорачивает трубу до 900 мм для перевозки.

Кому подойдет

Тем, кто хочет один инструмент под два режима: визуальные наблюдения Луны и планет с высоким контрастом и съемку дальнего космоса на фокусном 910 мм. Апохромат не требует периодической юстировки зеркал и не имеет экранирования, поэтому подходит тем, кто ценит предсказуемость картинки и не хочет обслуживать оптику. Также логичный выбор, если уже есть монтировка экваториального класса с запасом по нагрузке и нужно перейти от короткофокусного астрографа к более длинному фокусу под галактики и планетарные туманности. Если же основной интерес — предельно слабые объекты, то же по стоимости зеркало большей апертуры соберет больше света.

Что важно знать заранее

Поставляется как труба: тип монтировки в данных указан как OTA, монтировка приобретается отдельно. С кольцами, диагональю и окуляром сборка выходит за 11 кг, поэтому для визуала нужна монтировка от класса EQ5 и выше, а для длительных выдержек — с существенным запасом: труба длиной 900 мм при таком весе создает заметный рычаг на ветру. Штатная планка Vixen/EQ5 при съемке становится самым податливым звеном — под фото ее разумно заменить на более широкую крепежную пластину Losmandy. Полный кадр без корректора поля даст растянутые звезды по краям. Гарантия — 24 месяца.

Комплектация

• Оптическая труба 130/910 с триплетом-апохроматом (ED-элемент Ohara, просветление FMC) — собственно оптика с регулируемой температурно-компенсированной оправой.
• Выдвижная бленда — защита от боковой засветки и росы, в убранном виде сокращает габарит.
• Фокусер 2,5″ реечный с микропередачей — точная фокусировка и удержание тяжелой нагрузки.
• Присоединение M68x1 с адаптерами 2″ и 1,25″ — подключение камер по резьбе и окуляров обоих посадочных диаметров.
• Кольца CNC — крепление трубы, вращение для удобного положения фокусера.
• Планка «ласточкин хвост» Vixen/EQ5 — установка на монтировку.

Для старта этого достаточно только при наличии монтировки. В первую очередь докупаются монтировка, диагональное зеркало 2″ и окуляры, без них труба не работоспособна.

Рекомендуемые аксессуары

• Диагональное зеркало 2″ — удобный угол взгляда и доступ к полному проходному отверстию фокусера.
• Окуляр 2″ большого фокусного расстояния — обзорные 28-30 крат с выходным зрачком около 4,6 мм, поиск объектов и протяженные туманности.
• Короткофокусные окуляры 4-5 мм — планетный диапазон 180-230 крат.
• Корректор поля — обязателен для съемки на крупный сенсор.
• Крепежная пластина Losmandy — жесткость связки при длительных выдержках.
• Фильтры UHC или OIII — вытягивают эмиссионные туманности при городской засветке.

Сравнение

Относительно ED-дублета той же апертуры при f/7 триплет выигрывает в остаточном хроматизме: разница видна на лунном лимбе, ярких звездах и в синем канале при съемке. Плата — больший вес и более долгое выравнивание температуры. Относительно 100-миллиметрового триплета 130 мм собирают примерно в 1,7 раза больше света и дают разрешение 0,9″ вместо 1,16″, но требуют монтировки следующего класса. Относительно зеркальной трубы большей апертуры проигрыш в количестве собранного света компенсируется отсутствием экранирования и необходимости регулярной юстировки. Внутри линейки PhotoLine эту версию отличает 2,5-дюймовый реечный фокусер с микропередачей и присоединением M68x1 — то есть ориентация на камерную нагрузку, а не только на окуляр.

Итог

TS-Optics PhotoLine 130 mm f/7 Triplet Apo 2,5″ RAP — рефрактор для тех, кому нужны контраст по планетам и Луне и корректный по цвету фокус 910 мм для съемки дальнего космоса. Оптика и фокусер здесь рассчитаны с запасом, а основные вложения после покупки уходят в монтировку, окуляры и корректор поля.
