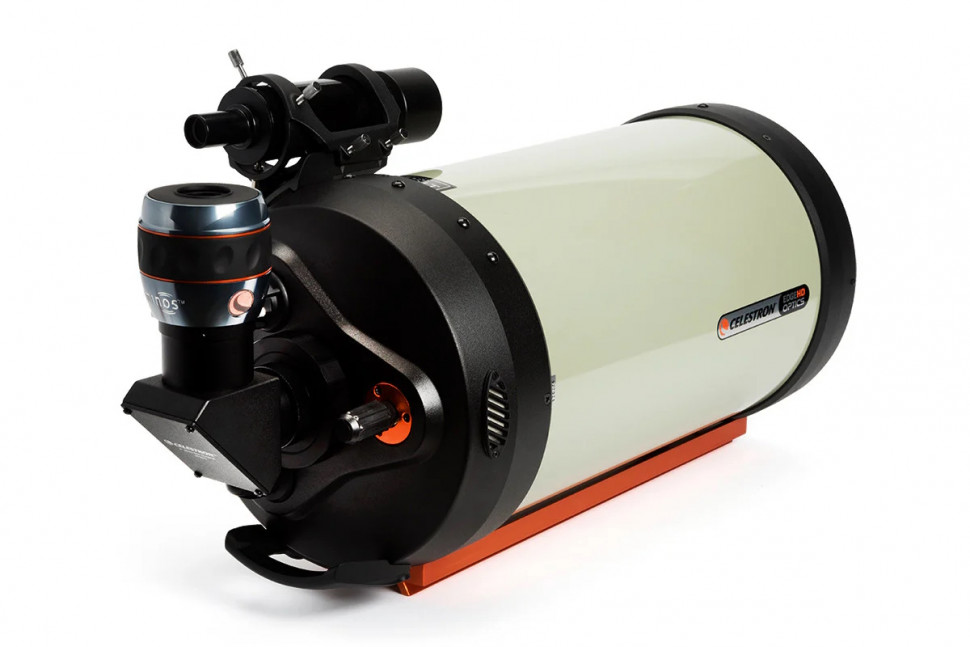

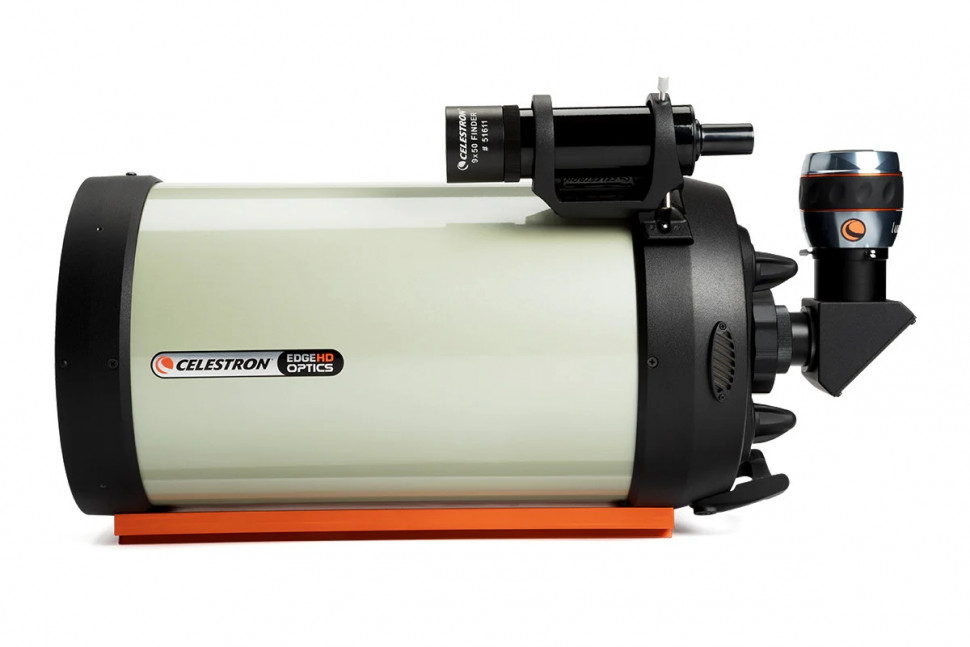

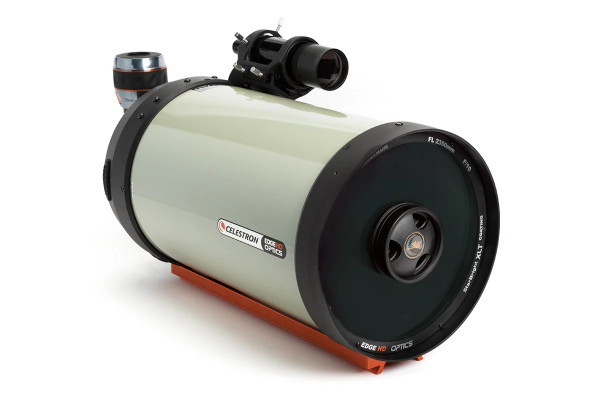

Телескоп Celestron 9.25" EdgeHD f/10 (OTA) - только труба

Celestron 9.25" EdgeHD f/10 (OTA) - апланатическая труба 2350 мм с плоским полем для астрофотографии

Оптическая труба Celestron EdgeHD 9.25" - это Шмидт-Кассегрен апланатической схемы с апертурой 235 мм и фокусным расстоянием 2350 мм (f/10), поставляемый без монтировки, треноги и питания. Труба рассчитана на два сценария одновременно: съёмку с крупными сенсорами, где важна резкость по всему кадру, и высокоразрешающие визуальные наблюдения Луны, планет и компактных объектов дальнего космоса. Заявленное разрешение - 0,49-0,59 угловой секунды, проницающая способность - около 14,4 звёздной величины.

Что можно увидеть или получить на практике

Луна

Разрешение около половины угловой секунды на практике почти всегда ограничено не оптикой, а состоянием атмосферы: в обычную ночь вы работаете с деталями порядка 2-4 км, в спокойные моменты - около 1,5-2 км. Это тот уровень, на котором Луна перестаёт быть набором крупных кратеров: на дне Платона проступают мелкие кратерки, в Клавии видна вложенная дуга кратеров вплоть до самых мелких её звеньев, у Коперника читаются террасы внутренних склонов и группа центральных горок по отдельности. Становятся доступны узкие борозды - Гигина, Хэдли, рытвина по дну Долины Альп, - а Прямая Стена показывает неоднородность профиля вдоль всей длины. При 300-400 крат (потребуется окуляр с коротким фокусным расстоянием, комплектный 23 мм даёт только 102 крат) картинка остаётся яркой и контрастной без заметного размытия от самой оптики.

Планеты

На 235 мм планеты перестают быть схемой из полос и переходят в разряд объектов со структурой. На Юпитере при хорошей атмосфере видны фестоны на границе Северного экваториального пояса, тёмные "баржи", овалы в умеренных широтах и внутренняя неоднородность Большого Красного Пятна, а не только сам его контур. Разрешение 0,5-0,6 угловой секунды позволяет различать галилеевы спутники именно как крошечные диски, а не точки, и уверенно вести тень спутника по диску планеты. На Сатурне деление Кассини прослеживается не только у концов кольца, но и в передней части эллипса, различимо более тусклое внутреннее кольцо C, тень колец на диске и полосы в его атмосфере; помимо Титана доступны ещё несколько спутников. Марс около противостояния показывает Большой Сырт, Озеро Солнца, впадину Эллада, сокращение полярной шапки от недели к неделе и облачные образования у лимба. Уран виден как маленький диск с различимой формой, Нептун - как явно не звёздная точка. Отдельная сильная сторона такой апертуры - двойные звёзды: пары с расстоянием около 0,6-0,7 угловой секунды разделяются в спокойные ночи.

Объекты дальнего космоса

Проницающая способность порядка 14,4 звёздной величины под тёмным небом открывает не сами "туманности и галактики" в общем, а их вторую очередь деталей: шаровые скопления вроде M13 и M15 разрешаются на звёзды до самого ядра, у M51 читаются рукава и перемычка к спутнику, у Сомбреро - тёмная пылевая полоса с неровной кромкой, у планетарных туманностей (Кошачий Глаз, NGC 7662) появляется внутренняя структура и оттенок, а не просто размытый диск. Доступны слабые галактики 13-14 величины, в том числе компактные группы, где на пределе просматриваются все члены. Ограничение здесь не апертура, а фокусное расстояние: 2350 мм при f/10 дают узкое поле зрения, и крупные объекты - Туманность Андромеды, Вуаль, обширные области Млечного Пути - в кадр или в окуляр целиком не поместятся. Для них нужен фокальный редуктор, а полностью широкоугольным инструментом эта труба не станет ни при каких аксессуарах.

Атмосфера и засветка

Закрытая труба с крупным зеркалом требует времени на выравнивание температуры: до этого изображение при высоких увеличениях "плывёт" независимо от качества оптики. Для ускорения процесса в задней ячейке предусмотрены вентиляционные отверстия с 50-микронным фильтром, выпускающие нагретый воздух от зеркала и не пропускающие пыль внутрь. Городская засветка на f/10 бьёт прежде всего по слабым галактикам и протяжённым туманностям, тогда как Луна, планеты, двойные звёзды, шаровые скопления и компактные планетарные туманности остаются полноценно доступны даже из города за счёт высокого увеличения и малого поля, снижающего яркость фона.

Конструкция и технологии

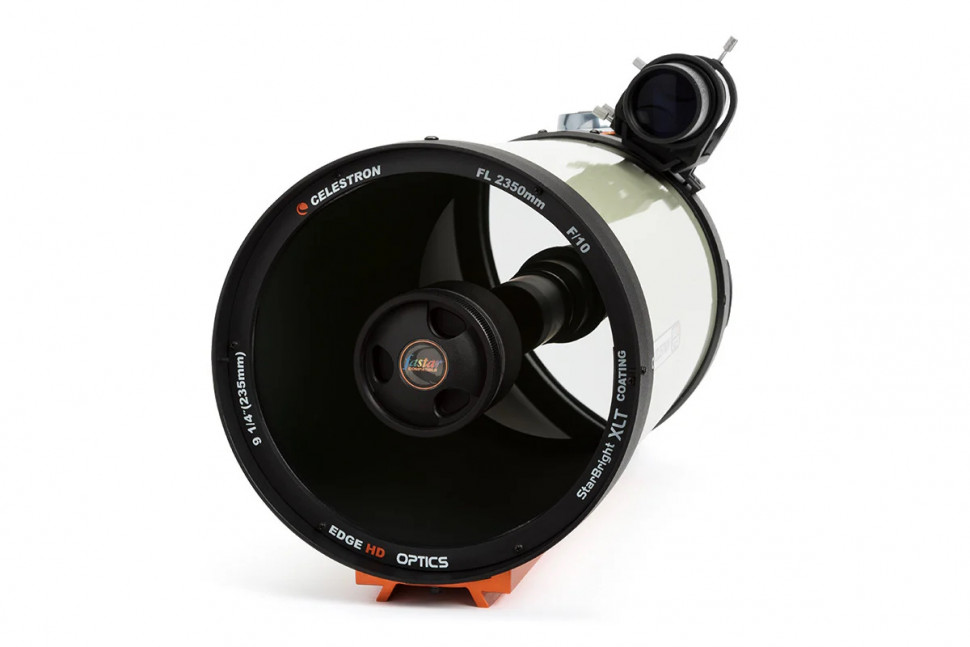

Ключевое отличие EdgeHD от классического Шмидт-Кассегрена той же апертуры - апланатическая оптика с корригирующей группой в трубке светозащитной бленды. Она убирает не только кому по краям, но и кривизну поля: фокальная плоскость более чем втрое площе, чем у стандартной схемы, поэтому звёзды остаются точечными до углов крупного сенсора. В визуальном использовании это заметно как отсутствие "растянутых" звёзд у края поля широкоугольного окуляра, в съёмке - как рабочий кадр без обрезки краёв.

Фокусировка выполняется сдвигом главного зеркала. Схема компактна, но склонна к смещению изображения при перекладке, поэтому труба оснащена фиксаторами зеркала (mirror locks) с демпфирующими муфтами: после наводки на резкость зеркало зажимается и не уходит под собственным весом во время длинных выдержек. Для точной фокусировки при съёмке этого всё же мало - здесь помогает внешний фокусер.

Все оптические поверхности несут многослойное просветление StarBright XLT, работающее в видимом и фотографическом диапазоне. Экранирование вторичным зеркалом составляет 36% по диаметру и 13% по площади - умеренная величина для этой схемы, она немного снижает контраст на мелких планетных деталях по сравнению с оптикой без экранирования, но при 235 мм апертуры суммарный выигрыш в разрешении и светосборе перекрывает этот эффект. Корпус трубы алюминиевый, масса 9,53 кг. Каждая труба проходит финальную проверку с камерой и искусственной звездой. Предусмотрена совместимость с режимом Fastar: со сторонними аксессуарами вторичное зеркало заменяется на светосильный узел, и система работает на f/2 для широкопольной съёмки.

Кому подойдет

Труба адресована тем, у кого уже есть монтировка с посадочным местом под пластину Losmandy D (CGE / CGEM) и запасом по нагрузке существенно выше 9,53 кг с учётом камеры, гида и противовесов. Основные сценарии - астрофотография с матрицами вплоть до крупноформатных, где важна резкость по полю; планетная и лунная съёмка на большом фокусе; визуальные наблюдения с упором на разрешение, а не на широкое поле. Для наземных наблюдений труба тоже применима, но фокусное расстояние 2350 мм ограничивает такое использование дальними объектами. Тем, кто собирает первый телескоп с нуля и хочет обзорных видов Млечного Пути, эта конфигурация не подойдёт: она предполагает готовность разбираться с монтировкой, балансировкой, юстировкой и термостабилизацией.

Что важно знать заранее

В поставку не входят монтировка, тренога и питание - работоспособный комплект собирается отдельно. Диапазон полезных увеличений - от 34 до 555 крат, причём верхняя граница есть свойство апертуры и реализуется лишь в редкие ночи со спокойной атмосферой; рабочий максимум на практике обычно ниже. На f/10 длинные выдержки требуют точного гидирования, а собственный фокус 2350 мм увеличивает чувствительность к ошибкам ведения. Открытая корригирующая пластина склонна к выпадению росы, поэтому противоросник нужен почти сразу. Периодически потребуется проверка юстировки вторичного зеркала. Посадочный диаметр окуляров 2" с адаптером на 1,25". Гарантия - 3 года.

Комплектация

• Оптическая труба 235 мм EdgeHD с просветлением StarBright XLT - собственно инструмент, апланатическая система с плоским полем;
• Крепежная пластина CGE (тип Losmandy D) - установка на совместимые монтировки Celestron и других производителей;
• Окуляр Luminos 23 мм, 2" - обзорное увеличение 102 крат, поиск и наблюдение протяжённых объектов;
• Оптический искатель 9x50 - наведение при узком поле основной трубы;
• Диагональное зеркало 2" - удобное положение головы при наблюдении в зенит;
• Переходник 1,25" - использование окуляров с меньшим посадочным диаметром;
• Вентиляционные отверстия с 50-микронными фильтрами и фиксаторы зеркала - интегрированы в конструкцию трубы.

При наличии подходящей монтировки этого набора достаточно, чтобы начать наблюдать в первый же вечер. В первую очередь стоит докупить окуляр с коротким фокусным расстоянием для Луны и планет, поскольку комплектный 23 мм даёт только обзорное увеличение, и противоросник.

Рекомендуемые аксессуары

Короткофокусные окуляры (для увеличений 250-400 крат) - раскрывают разрешение по планетам и двойным звёздам. Фокальный редуктор - сокращает выдержки и расширяет поле для съёмки крупных объектов. Внешний фокусер с микрошагом - точная фокусировка без сдвига главного зеркала, критично для астрофото. Противоросник или обогрев корригирующей пластины - защита от выпадения росы. Узкополосные и UHC-фильтры - работа по туманностям при засветке. Внеосевой гид и Т-адаптер - для длинных выдержек и подключения камеры. Дополнительные противовесы под массу трубы с навеской.

Сравнение

По сравнению с классическим Шмидт-Кассегреном той же апертуры и того же фокусного расстояния EdgeHD 9.25" не выигрывает ни в светосборе, ни в предельном разрешении - эти параметры задаёт апертура 235 мм. Разница в поле: у стандартной схемы фокальная плоскость искривлена и звёзды к краю крупного кадра теряют точечность, здесь поле более чем втрое площе, что позволяет использовать матрицы большого формата и широкоугольные окуляры без потерь по краю. Второе отличие - механика для длинных выдержек: фиксаторы зеркала снимают проблему сдвига изображения, которая на обычных трубах с фокусировкой подвижным зеркалом проявляется как уход кадра при перекладке.

Итог

Celestron EdgeHD 9.25" f/10 - это оптический модуль для тех, кто уже определился с монтировкой и хочет получить 235 мм апертуры с плоским полем: разрешение около 0,5 угловой секунды по Луне, планетам и двойным звёздам, проницающую способность порядка 14,4 звёздной величины по объектам дальнего космоса и корректную геометрию звёзд до углов крупного сенсора. Взамен требуется дисциплина в эксплуатации: термостабилизация, борьба с росой, точное гидирование на большом фокусе и понимание того, что широкое поле здесь достигается только через фокальный редуктор.
