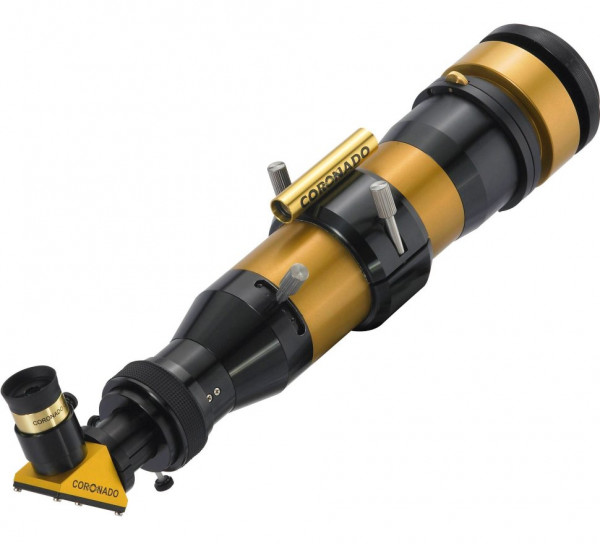

Солнечный телескоп CORONADO SolarMax II 60 DS с блок. фильтром 10 мм

CORONADO SolarMax II 60 DS с блокирующим фильтром 10 мм — Солнце в линии H-alpha, полоса менее 0,5 ангстрема

SolarMax II 60 DS производства Meade Instruments Corp — специализированный хромосферный телескоп, рассчитанный на единственный объект: Солнце. Апертура 60 мм при фокусном расстоянии 400 мм (относительное отверстие F/6,6), просветление подобрано под одну длину волны — 656,3 нм, а вся оптическая система пропускает узкую полосу с пиком на 656,28 нм, то есть линию водорода H-alpha. Индекс DS означает, что в тракте работают два эталона Фабри-Перо, а не один.

Что можно увидеть или получить на практике

Солнце

Полоса пропускания менее 0,5 ангстрема отсекает практически весь непрерывный спектр фотосферы, поэтому на темном фоне диска проявляется структура хромосферы. На диске различимы волокна — темные извилистые нити, тянущиеся вдоль линий магнитного поля на десятки тысяч километров, светлые флоккульные поля вокруг активных областей, темные полутоновые детали вокруг пятен и общая мелкая рябь хромосферной сетки. По краю диска видны спикулы в виде неровной ворсистой кромки и протуберанцы — арочные, петельные, эруптивные. Разрешение инструмента в этой линии составляет около 2,3 угловых секунды, что на поверхности Солнца соответствует деталям порядка 1700 км: крупная активная область, отдельное толстое волокно, ножки петельного протуберанца различаются уверенно, а тонкая внутренняя структура вспышечных лент остается за пределом апертуры. Главное, что дают эти наблюдения, — динамика: протуберанец заметно меняет форму за 20–40 минут, эруптивные события развиваются еще быстрее. Диск Солнца имеет угловой размер около 32 угловых минут и при малом увеличении (окуляр 25–32 мм дает 12–16 крат) укладывается в поле целиком без виньетирования — блокирующего фильтра 10 мм для трубы этой апертуры достаточно. Для разглядывания отдельных деталей используется короткофокусный окуляр: 10 мм дает 40 крат, 6 мм — около 67 крат.

Атмосфера

Днем изображение портит не засветка, а тепловая турбулентность. Для апертуры 60 мм собственный предел разрешения (около 2,3 угловых секунды) грубее типичного дневного дрожания, поэтому инструмент менее чувствителен к качеству атмосферы, чем крупные солнечные трубы, — это одна из практических причин, по которой 60 мм остаются рабочим форматом. Тем не менее нагретые крыши, асфальт и стены дают восходящие потоки, размывающие мелкие детали: наблюдать лучше с газона или открытой площадки, в первой половине дня, и дать трубе выровняться по температуре. Термостабилизирующий элемент эталонов препятствует дрейфу полосы пропускания при нагреве солнечным излучением, то есть настройка не уходит по мере прогрева инструмента.

Конструкция и технологии

Система фильтрации многоступенчатая. В начале тракта стоит фильтр ERF из темного стекла с поглощением 99,999 процента в инфракрасном и ультрафиолетовом диапазонах — он снимает основную тепловую нагрузку и делает работу безопасной для оптики и глаза. Далее перед объективом расположен узкополосный интерференционный резонатор на эталонах Фабри-Перо, формирующий саму полосу H-alpha. Завершает тракт блокирующий фильтр 10 мм, конструктивно совмещенный с диагональным зеркалом, отклоняющим оптическую ось на 90 градусов, — он выполнен в форм-факторе зенитной призмы и устанавливается перед окуляром.

Настройка полосы пропускания в версии DS ведется по двум эталонам: основной перестраивается системой RichView, дополнительный — системой регулировки наклона T-Max. RichView сделан в виде рычага с плавным ходом, и его положение прямо меняет то, что видно в окуляре: сдвиг полосы к центру линии выводит детали на диске, сдвиг в крыло линии — протуберанцы и вещество с большой лучевой скоростью, смещенное по эффекту Доплера. Это не «тонкая заводская подстройка», а инструмент наблюдателя, которым пользуются в течение сеанса.

Труба выполнена из анодированного алюминия, габариты 102 мм в диаметре и 470 мм в длину, посадочный диаметр окулярного узла 1,25 дюйма. Крепление трубы — стандартная штативная резьба 1/4 дюйма. За наведение отвечает солнечный искатель Sol Ranger: он показывает положение диска, не заставляя смотреть вдоль трубы.

Кому подойдет

Инструмент рассчитан и на первое знакомство с солнечными наблюдениями, и на регулярную работу. Новичку он дает результат сразу: диск целиком в поле, безопасность обеспечена конструкцией, наводиться помогает искатель. Опытному наблюдателю интересна именно двухэталонная схема с ручной перестройкой полосы — возможность вести дневной мониторинг активности, отслеживать развитие волокон и протуберанцев от сеанса к сеансу и снимать Солнце. Это дневной инструмент для тех, кому важна наблюдаемая динамика, а не разовое впечатление.

Что важно знать заранее

Телескоп применим только для наблюдений Солнца: фильтрация встроена в оптический тракт, ночные объекты и наземные съемки в его задачи не входят. Окуляры в переданный комплект не входят — потребуется как минимум один длиннофокусный для полного диска и один короткофокусный для деталей. Присоединение фотокамеры выполняется через адаптер basic camera adapter и байонетное кольцо, которые приобретаются отдельно. Штативная резьба 1/4 дюйма позволяет поставить трубу на устойчивый фотоштатив, но труба длиной 470 мм требует жесткой опоры: на легком штативе изображение будет дрожать, а Солнце придется постоянно догонять руками. Работа с RichView требует привычки — понимание того, какое положение рычага что именно показывает, приходит за несколько сеансов.

Комплектация

• Оптическая труба SolarMax II 60 DS — апертура 60 мм, фокусное расстояние 400 мм, встроенные фильтр ERF и два эталона Фабри-Перо с настройкой RichView и T-Max
• Блокирующий фильтр 10 мм, совмещенный с диагональным зеркалом 90 градусов — завершающая ступень фильтрации и удобный угол наблюдения, посадка 1,25 дюйма
• Солнечный искатель Sol Ranger — наведение на диск без взгляда вдоль трубы
• Деревянный кейс — хранение и транспортировка, защита эталонов от ударов

Для старта не хватает двух вещей: окуляров и опоры. Их и стоит покупать в первую очередь.

Рекомендуемые аксессуары

Пара окуляров 1,25 дюйма — длиннофокусный для полного диска и короткофокусный для активных областей и протуберанцев. Монтировка с приводом по часовой оси через адаптер типа «ласточкин хвост» либо кольца и крепежные пластины: сопровождение Солнца сильно повышает комфорт при увеличениях выше 40 крат. Адаптер для фотокамеры с байонетным кольцом, если планируется съемка.

Сравнение

От односоставной версии той же апертуры этот вариант отличается вторым эталоном: сужение полосы дает более темный фон диска и более контрастные волокна и флоккулы, ценой некоторого падения яркости изображения — при съемке это означает более длинную выдержку. Блокирующий фильтр 10 мм здесь согласован с апертурой 60 мм и пропускает диск без виньетирования, то есть переход на больший блокирующий фильтр ради визуальных наблюдений с этой трубой смысла не имеет.

Итог

CORONADO SolarMax II 60 DS — законченный хромосферный комплект: апертура 60 мм, полоса менее 0,5 ангстрема в линии H-alpha, два эталона с ручной перестройкой, термостабилизация полосы, блокирующий фильтр 10 мм с зеркалом на 90 градусов, солнечный искатель и деревянный кейс. Он показывает волокна, флоккулы, спикулы и протуберанцы с разрешением около 1700 км по солнечной поверхности и позволяет следить за их изменениями в течение одного сеанса. Докупить нужно окуляры и опору, желательно с приводом.
