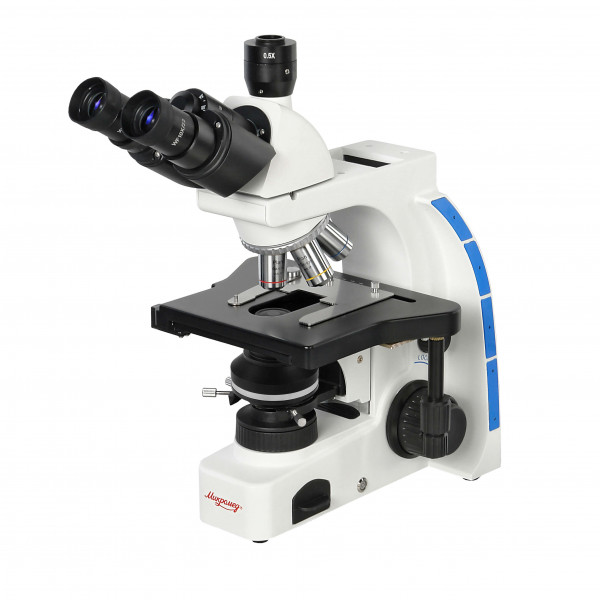

Микроскоп биологический Микромед 3 (вариант DF) тринокулярный

Микромед 3 (вариант DF) — лабораторный микроскоп со светлым и темным полем

Прямой биологический микроскоп для исследований в проходящем свете с двумя методами контрастирования в базовой комплектации. Оптическая схема «бесконечность» и осветительная система Кёлер обеспечивают высокую разрешающую способность, модульная конструкция позволяет наращивать функциональность дополнительными устройствами. Увеличение 40х–1000х с планахроматическими объективами, тринокулярная насадка для одновременного визуального наблюдения и цифровой документации.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в проходящем свете двумя методами. Светлое поле — основной режим для окрашенных гистологических срезов, мазков крови, микроорганизмов с естественной пигментацией. Конденсор Аббе с числовой апертурой до 1.25 при работе с иммерсией полностью раскрывает возможности объектива 100х. Темное поле предназначено для наблюдения прозрачных малоконтрастных неокрашенных объектов: живых клеток в культуре, бактерий без фиксации и окраски, тонких структур, которые в светлом поле неразличимы. В темном поле объект освещается только косыми лучами — видны границы и внутренние неоднородности за счет рассеяния света, сам объект светится на черном фоне. Иммерсионный конденсор темного поля с апертурой 1.36/1.25 требует нанесения масла между линзой конденсора и нижней поверхностью предметного стекла, работает со всеми объективами комплекта.

Точность и повторяемость

Координатный механический столик размером 185×177 мм перемещает препарат в плоскости X-Y на 75×50 мм с помощью коаксиальных рукояток. Безреечная конструкция без выступающей зубчатой рейки повышает безопасность при работе. Шкалы с ценой деления 1 мм снабжены нониусами для точного позиционирования образца и возврата к заданной области препарата. Фокусировочный механизм коаксиального типа разделяет грубую наводку (диапазон 12 мм) и тонкую с ценой деления 1 мкм. Регулятор усилия хода и блокировка предотвращают случайное смещение фокуса. Оптическая схема, скорректированная на бесконечность, позволяет встраивать дополнительные модули между объективом и тубусной линзой без изменения оптических параметров изображения — это основа модульности системы.

Область применения

Микроскоп применяется в клинико-диагностических лабораториях для исследования мазков и биоптатов, в микробиологии для работы с культурами и нативными препаратами методом темного поля, в ботанике и зоологии для анализа срезов тканей, в фармацевтике и контроле качества для исследования структуры материалов. Тринокулярная насадка с делением светового потока 50/50 обеспечивает одновременное визуальное наблюдение через окуляры и вывод изображения на камеру для документации, что востребовано в научных и учебных задачах.

Конструкция и технологии

Планахроматические объективы 4х/0.13, 10х/0.25, 40х/0.65 и иммерсионный 100х/1.25 рассчитаны на бесконечность и толщину покровного стекла 0.17 мм, парфокальная высота 45 мм, стандарт DIN. Исправленная кривизна поля обеспечивает равномерную резкость от центра до краев кадра, хроматическая коррекция для двух длин волн снижает цветовые искажения. Все оптические детали имеют многослойное антирефлексное покрытие, объективы дополнительно защищены антигрибковым покрытием для работы в биологических лабораториях. Револьверное устройство на пять позиций развернуто от наблюдателя, позволяет быстро переключать увеличение.

Осветительная система Кёлер включает коллектор с регулируемой полевой ирисовой диафрагмой в основании и конденсор с апертурной диафрагмой под столиком. Такая схема обеспечивает равномерное освещение поля зрения, высокий контраст и полное использование числовой апертуры объективов. Два независимых источника света устанавливаются в сменных блоках: светодиод 5 Вт с цветовой температурой 4500–5000 К даёт яркий белый свет с длительным сроком службы, галогенная лампа 30 Вт/12 В обеспечивает непрерывный спектр, близкий к естественному освещению, что важно при цветовой дифференциации структур. Система индикации «Менеджер света» отображает установленную яркость пятью светодиодами на штативе (20, 40, 60, 80, 100 %), включается кнопкой на основании.

Тринокулярная насадка ICO Infinitive поворачивается на 360°, окулярные тубусы наклонены на 30° для снижения нагрузки на шейный отдел при длительной работе. Оптическая схема Зидентопфа позволяет настраивать межзрачковое расстояние в диапазоне 50–75 мм разворотом тубусов без потери фокусировки. Левый тубус снабжён диоптрийной коррекцией ±5 диоптрий для компенсации разницы зрения. Вертикальный канал визуализации с резьбой C-Mount принимает окулярные камеры через адаптер — в комплекте адаптер 0.5х для сенсоров размером 1/2.5"–1/3". Светоделитель 50/50 направляет половину светового потока на камеру без переключения, что требует высокой яркости источника — именно для этого применена система Кёлер.

Металлическая конструкция штатива и основания с ударопрочным покрытием, обладающим антистатическими и антигрибковыми свойствами, обеспечивает стабильность механики и защиту от внешних воздействий. Конденсор устанавливается в кронштейн с возможностью центрировки и перемещения вдоль оптической оси на 21 мм. Слот в конденсоре Аббе принимает слайдеры для упрощённого фазового контраста. Масса микроскопа 10 кг, габариты 250×380×410 мм.

Кому подойдет

Исследователям и лаборантам, работающим с малоконтрастными неокрашенными биологическими объектами, где требуется метод темного поля. Специалистам клинико-диагностических лабораторий, которым необходимо одновременно наблюдать препарат и документировать результаты для архива или консультаций. Научным сотрудникам, планирующим расширение функциональности микроскопа фазовым контрастом, поляризацией или сменой типа предметного столика. Преподавателям высших учебных заведений для демонстрационных задач с выводом изображения на монитор. Специалистам, которым нужна точная повторяемость позиционирования образца по координатам с нониусными шкалами.

Что важно знать заранее

Проходящий свет требует подготовки тонких прозрачных препаратов на предметных стёклах — непрозрачные и объёмные объекты этим микроскопом не исследуются. Иммерсионный объектив 100х работает с каплей масла между фронтальной линзой и покровным стеклом, после работы оптику необходимо очищать. Конденсор темного поля также иммерсионный — масло наносится между его верхней линзой и нижней поверхностью предметного стекла. Метод темного поля критичен к чистоте оптики, толщине и качеству предметных и покровных стёкол, требует аккуратной настройки. Камера для цифровой документации в базовый комплект не входит, приобретается отдельно. Тринокулярная насадка с делением 50/50 распределяет световой поток поровну между визуальными окулярами и камерой — для комфортного одновременного наблюдения и съёмки нужна достаточная яркость освещения, которую обеспечивает система Кёлер.

Комплектация

В комплект входят компоненты для полноценной работы двумя методами контрастирования и возможностью цифровой документации.

• Штатив с осветителем — основание со встроенным осветителем Кёлер, системой индикации яркости «Менеджер света», револьвером на пять объективов и механизмом коаксиальной фокусировки с грубой и тонкой наводкой
• Тринокулярная насадка ICO Infinitive — поворот 360°, наклон окулярных тубусов 30°, деление светового потока 50/50, схема Зидентопфа с настройкой межзрачкового расстояния 50–75 мм и диоптрийной коррекцией ±5 диоптрий
• Механический столик — прямоугольный 185×177 мм, безреечная конструкция, диапазон перемещения препарата 75×50 мм с коаксиальными рукоятками, шкалы с нониусами и ценой деления 1 мм
• Конденсор темного поля — иммерсионный, числовая апертура 1.36/1.25 oil, для работы с прозрачными малоконтрастными неокрашенными объектами
• Конденсор Аббе светлого поля — центрируемый, числовая апертура 0.90 сухой и 1.25 с иммерсией, регулируемая апертурная диафрагма, шкала с увеличениями объективов и соответствующими апертурами, слот для слайдеров упрощённого фазового контраста
• Объективы планахроматы — 4х/0.13, 10х/0.25, 40х/0.65 и 100х/1.25 OIL, все рассчитаны на бесконечность и покровное стекло 0.17 мм, с многослойным антирефлексным и антигрибковым покрытием
• Окуляры WF 10х/22 мм — широкопольные с удалённым выходным зрачком, две штуки с резиновыми наглазниками
• Адаптер C-mount 0.5х — для установки окулярных камер с сенсором 1/2.5"–1/3" в канал визуализации
• Набор светофильтров — голубой, зелёный, жёлтый и матовый, диаметр 38 мм, толщина 1.6–1.8 мм, устанавливаются в осветитель для коррекции цветовой температуры и рассеяния света
• Флакон иммерсионного масла — для работы с объективом 100х и конденсором темного поля
• Два источника света в сменных блоках — светодиод 5 Вт (4500–5000 К) и галогенная лампа 30 Вт/12 В (цоколь G4), вторая галогенная лампа запасная
• Адаптер сетевой 12 В/30 Вт, чехол пылезащитный, шестигранный ключ 2 мм, руководство по эксплуатации

Комплект обеспечивает полноценную работу в светлом и темном поле сразу после распаковки. Для цифровой документации потребуется окулярная камера с креплением C-Mount.

Рекомендуемые аксессуары

Окулярная камера с креплением C-Mount — для фото- и видеодокументации наблюдений через канал визуализации. Объектив планахромат 20х/0.45 — промежуточное увеличение между 10х и 40х. Окуляр WF 10х/22 мм со шкалой — для измерений размеров объектов в сочетании с калибровочным слайдом. Турельное устройство фазового контраста и соответствующие фазовые объективы Plan PH — для расширения возможностей работы с неокрашенными живыми клетками. Комплект поляризатора и анализатора — для исследования анизотропных структур. Предметные стёкла (26×77 мм, толщина 1.0–1.2 мм) и покровные стёкла (18×18 мм, 0.17 мм) — расходные материалы для приготовления препаратов. Центрирующий окуляр — вспомогательный микроскоп для точной настройки освещения по Кёлеру и центровки конденсора темного поля.

Итог

Лабораторный микроскоп с двумя методами контрастирования в базовой комплектации — решение для работы как с окрашенными, так и с малоконтрастными неокрашенными биологическими объектами. Оптика, скорректированная на бесконечность, система Кёлер и планахроматические объективы обеспечивают высокую разрешающую способность и равномерность поля. Тринокулярная конструкция позволяет одновременно наблюдать препарат и документировать результаты. Координатный столик с нониусами, прецизионная фокусировка и модульная конструкция соответствуют требованиям научных и клинико-диагностических лабораторий.
