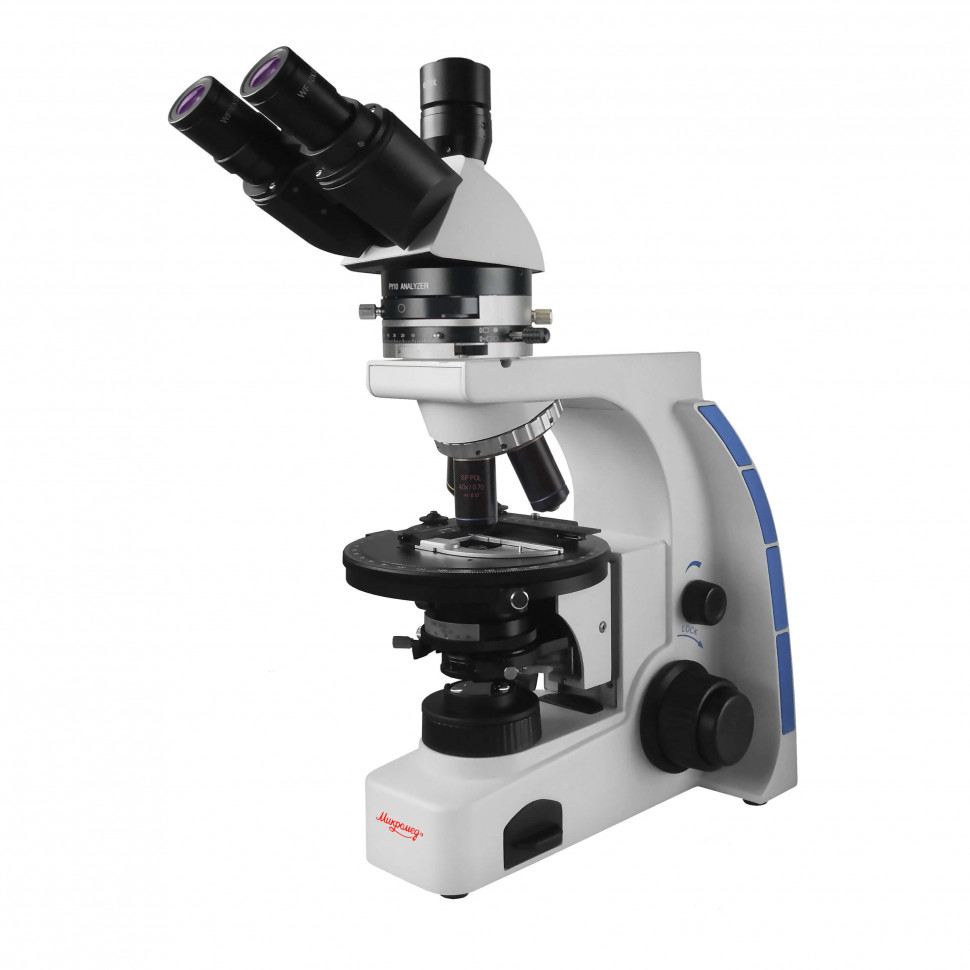

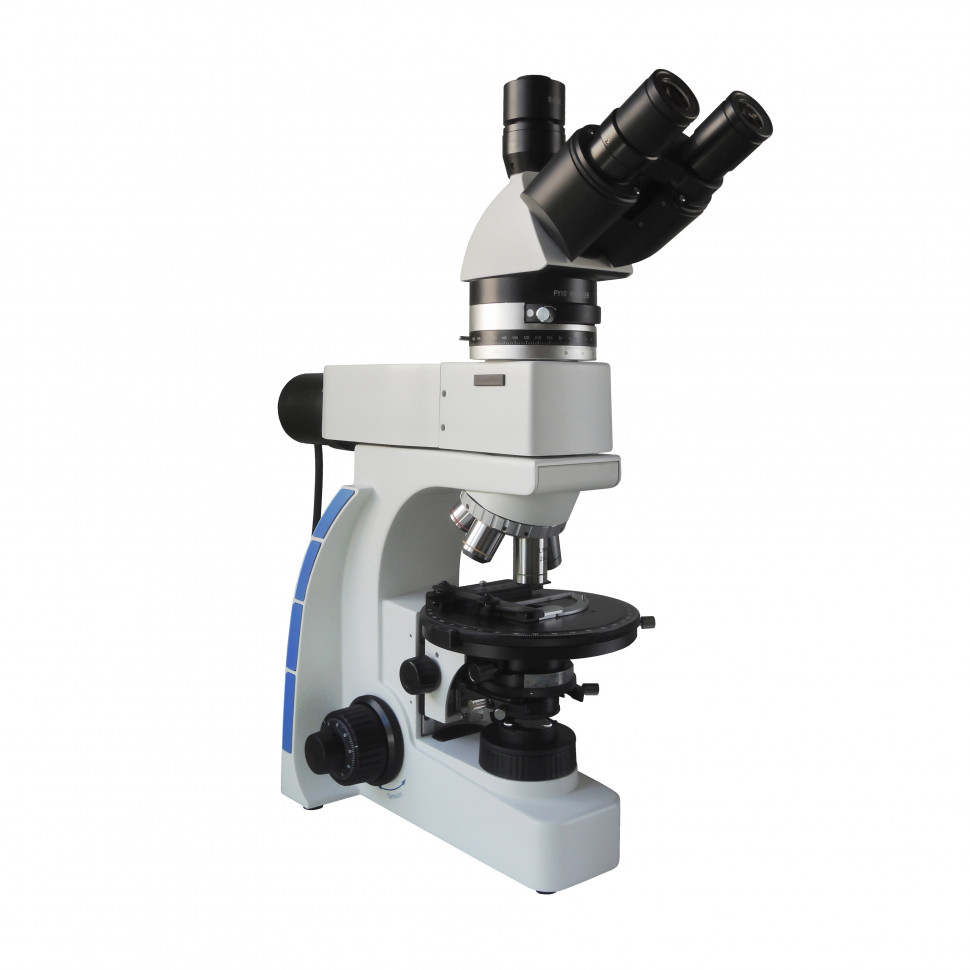

Микроскоп биологический Микромед 3 (вариант ПОЛ Н) тринокулярный

Микромед 3 (вариант ПОЛ Н) — поляризационный микроскоп для исследований анизотропных материалов

Микроскоп биологический Микромед 3 (вариант ПОЛ Н) тринокулярный — специализированный инструмент для изучения объектов с оптической анизотропией в проходящем поляризованном свете. Оптическая схема бесконечности с полупланахроматическими объективами SP POL из стекол без собственного двойного лучепреломления обеспечивает увеличение от 40х до 1000х в базовой комплектации. Встроенные поляризатор и анализатор, линза Бертрана и набор компенсаторов позволяют проводить как ортоскопические, так и коноскопические исследования кристаллов, биологических тканей и промышленных материалов.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Поляризационная микроскопия выявляет оптическую анизотропию — способность материала по-разному преломлять поляризованный свет в зависимости от направления. Поляризатор в конденсоре создаёт линейно поляризованный свет, который проходит через образец. Если материал обладает двойным лучепреломлением, он изменяет поляризацию проходящего света. Анализатор в промежуточном тубусе, установленный перпендикулярно поляризатору (скрещённые поляроиды), пропускает только изменённый образцом свет — анизотропные участки светятся на тёмном фоне, изотропные остаются невидимыми. Поляризатор вращается на 360°, что позволяет точно ориентировать плоскость поляризации относительно кристаллографических осей образца. Анализатор выдвижной — при выведении из хода лучей микроскоп работает как обычный прибор светлого поля.

Четыре объектива SP POL с кратностью 4х, 10х, 40х и 100х (иммерсионный) изготовлены из оптических стекол без собственного двойного лучепреломления — это устраняет артефакты, которые возникли бы при использовании обычных биологических объективов. Числовая апертура иммерсионного объектива 100х составляет 1.25, что обеспечивает разрешение около 0.27 мкм при работе с видимым светом — достаточно для детального изучения тонкой структуры мышечных волокон, кристаллических включений в клетках или микродефектов в полимерных плёнках.

Коноскопия и ортоскопия

Линза Бертрана в промежуточном тубусе переключает микроскоп между двумя режимами наблюдения. В ортоскопическом режиме (линза выведена) видно увеличенное изображение самого препарата — кристаллы, волокна, клеточные структуры с характерным двулучепреломлением. В коноскопическом режиме (линза введена и сфокусирована) наблюдается интерференционная картина в задней фокальной плоскости объектива — коноскопическая фигура, форма которой зависит от оптического класса кристалла, ориентации его осей и толщины среза. По этой картине определяют тип симметрии кристалла (одноосный или двуосный), знак двулучепреломления и величину угла оптических осей. Коноскопия необходима при идентификации минералов в петрографии и контроле ориентации в производстве оптических кристаллов.

Три компенсатора в комплекте — пластинки 1/4λ (137 нм), λ (530 нм) и кварцевый клин 4λ — вносят фазовый сдвиг известной величины. Компенсатор устанавливается в слот промежуточного тубуса под углом 45° к скрещённым поляроидам. При наблюдении слабодвулучепреломляющих объектов компенсатор увеличивает разность хода и усиливает интерференционную окраску, делая структуру видимой. Кварцевый клин с плавно изменяющейся толщиной позволяет количественно измерить разность хода и рассчитать величину двулучепреломления образца.

Область применения

В молекулярной и клеточной биологии микроскоп выявляет упорядоченные структуры: поперечную исчерченность скелетных и сердечных мышц (миофибриллы с регулярным чередованием анизотропных и изотропных дисков), ориентацию коллагеновых волокон в соединительной ткани, кристаллы мочевой кислоты в синовиальной жидкости при диагностике подагры и артрита. В гистологии — изучение строения костной и зубной ткани, амилоидных отложений. В неврологии — миелиновые оболочки нервных волокон обладают двулучепреломлением из-за ориентированных липидов.

В геологии и минералогии поляризационный микроскоп — основной инструмент петрографического анализа. Тонкие шлифы горных пород толщиной 0.03 мм наблюдаются между скрещёнными поляроидами: каждый минерал даёт характерную интерференционную окраску, по которой его идентифицируют. Круглый предметный столик с поворотом на 360° и шкалой с нониусом (цена деления 1°) позволяет точно измерять углы погасания — критерий для определения минералов группы плагиоклаза, пироксенов, амфиболов.

В промышленности микроскоп используется для контроля остаточных напряжений в полимерных изделиях и стёклах (напряжённые участки проявляют искусственное двулучепреломление), анализа текстуры волокон в текстильной промышленности, контроля качества оптических кристаллов и полупроводниковых пластин. В пищевой промышленности — исследование кристаллической структуры жиров, сахаров и белков.

Конструкция и технологии

Оптическая схема бесконечности означает, что объективы формируют параллельный пучок лучей, который собирается в изображение тубусной линзой в насадке. Между объективом и насадкой можно встраивать дополнительные оптические модули — в данном случае промежуточный тубус с анализатором, линзой Бертрана и слотом для компенсаторов — без изменения фокусировки и потери качества изображения. Это принципиальное преимущество перед конечной оптической схемой, где такие вставки невозможны.

Система освещения Кёлера раздельно управляет полевой и апертурной диафрагмами. Полевая диафрагма в коллекторе ограничивает область препарата, с которой собирается свет, уменьшая засветку от соседних участков. Апертурная диафрагма в конденсоре регулирует числовую апертуру освещающего пучка — при работе с объективами малых увеличений диафрагма прикрывается, фронтальная линза конденсора откидывается. Настройка по Кёлеру обеспечивает равномерное освещение поля зрения и максимальный контраст изображения. Галогенная лампа 30 Вт с регулировкой яркости 0–100% даёт достаточную интенсивность света для работы с тринокулярной насадкой, где поток делится между глазами и каналом документирования.

Револьверное устройство на пять объективов с центрируемыми гнёздами позволяет индивидуально отцентрировать каждый объектив шестигранным ключом — это критично для поляризационной микроскопии, где смещение оптической оси объектива относительно центра предметного столика исказит коноскопическую картину. Парфокальная высота 45 мм по стандарту DIN означает, что при переключении объективов изображение остаётся почти в фокусе — требуется лишь минимальная подстройка тонкой фокусировкой.

Тринокулярная насадка типа Зидентопфа с наклоном окулярных тубусов 30° разворачивается на 360° вокруг оптической оси. Деление светового потока 50:50 означает, что половина света идёт в окуляры, половина — в канал визуализации постоянно, без переключения. Адаптер C-mount 0.65х в комплекте уменьшает изображение и позволяет использовать камеры с сенсорами до 2/3 дюйма, захватывая всё поле зрения окуляра. Регулировка межзрачкового расстояния 52–75 мм и диоптрийная коррекция ±5 диоптрий на левом тубусе компенсируют индивидуальные особенности зрения.

Круглый предметный столик диаметром 160 мм установлен на шарикоподшипниках и вращается на 360° с градуировкой и нониусом, позволяющим отсчитывать углы с точностью до 1°. Накладной препаратоводитель со шкалами и нониусами перемещает препарат в плоскости X-Y на 48×27 мм — перемещения контролируются с высокой точностью, что необходимо для возврата к точке наблюдения и документирования координат структур.

Механизм фокусировки зубчато-реечный демпфированный с коаксиальными рукоятками грубой и тонкой наводки. Один оборот рукоятки тонкой фокусировки перемещает столик на 0.1 мм, цена деления на шкале левой рукоятки — 1 мкм. Ограничитель хода предотвращает удар объектива о препарат, регулятор усилия фокусировки исключает самопроизвольное опускание столика под собственным весом. Общий ход фокусировки 20 мм достаточен для работы с препаратами разной толщины и переключения между сухими и иммерсионными объективами.

Конденсор Аббе иммерсионный с числовой апертурой 0.90 в сухом варианте и 1.25 при использовании иммерсионного масла между верхней линзой конденсора и нижней поверхностью предметного стекла. Высокая апертура конденсора согласуется с апертурой иммерсионного объектива 100х/1.25, обеспечивая полное использование его разрешающей способности. Конденсор центрируемый и перемещается по оптической оси на 18 мм для точной настройки освещения по Кёлеру.

Корпус микроскопа выполнен из алюминиевого сплава методом литья под давлением. Металлическая конструкция обеспечивает жёсткость, необходимую для стабильности оптической системы при точных измерениях. Вес 11 кг придаёт устойчивость при работе с коаксиальными рукоятками фокусировки и манипуляциях с препаратоводителем.

Кому подойдёт

Микроскоп предназначен для специалистов, работающих с анизотропными материалами. В научных лабораториях — гистологи и цитологи, изучающие структуру тканей с упорядоченной организацией, нейробиологи, исследующие миелинизацию, специалисты по мышечной физиологии. В геологии — петрографы и минералоги, для которых поляризационный микроскоп — основной инструмент определения минерального состава горных пород по шлифам. В материаловедении — инженеры, контролирующие напряжения в полимерах и стёклах, качество оптических кристаллов и полупроводниковых структур.

Микроскоп подойдёт медицинским лабораториям для дифференциальной диагностики артритов по типу кристаллов в синовиальной жидкости, патоморфологам для исследования амилоидоза и коллагеновых дисплазий. В промышленных лабораториях — для входного контроля сырья и исследования структуры готовых изделий в пищевой, текстильной и химической промышленности.

Требуется понимание принципов поляризационной оптики, умение настраивать освещение по Кёлеру, интерпретировать интерференционные окраски и коноскопические фигуры. Прибор не предназначен для начального обучения микроскопии — это специализированный инструмент для решения конкретных аналитических задач.

Что важно знать заранее

Микроскоп работает только в проходящем свете — образец должен быть прозрачным и находиться на предметном стекле. Для биологических объектов это тонкие срезы тканей толщиной 5–10 мкм на предметных стёклах с покровным стеклом 0.17 мм. Для геологии — шлифы горных пород стандартной толщины 0.03 мм. Непрозрачные объекты в поляризованном проходящем свете не наблюдаются.

Двулучепреломление проявляется только у анизотропных материалов с упорядоченной структурой. Изотропные объекты (аморфные вещества, кубические кристаллы, неупорядоченные биологические ткани) между скрещёнными поляроидами остаются тёмными — для их изучения используйте микроскоп в режиме обычного светлого поля с выведенным анализатором.

Иммерсионный объектив 100х требует специального иммерсионного масла, которое наносится каплей на покровное стекло препарата. После работы масло необходимо удалить с фронтальной линзы объектива мягкой салфеткой, смоченной специальным растворителем (ортоксилол). Конденсор также может работать в иммерсионном режиме (апертура до 1.25) — капля масла наносится на верхнюю линзу конденсора, предметное стекло препарата укладывается на масло.

Центрирование объективов выполняется шестигранными ключами (1.5, 2 и 3 мм в комплекте) при наблюдении тест-объекта. Центрирование конденсора и настройка освещения по Кёлеру требуют времени и опыта — некорректная настройка приведёт к неравномерному освещению и артефактам в коноскопических фигурах.

Галогенная лампа имеет ограниченный ресурс (обычно 50–100 часов) и выделяет тепло. В комплекте две лампы — одна установлена, вторая запасная. При замене лампы не касайтесь колбы пальцами — жировые следы приводят к локальному перегреву и преждевременному выходу из строя.

Камера в комплект не входит — приобретается отдельно. Адаптер C-mount 0.65х совместим с камерами, имеющими резьбовое соединение C-mount и размер сенсора до 2/3 дюйма. Деление потока 50:50 означает, что для качественной съёмки требуется камера с достаточной чувствительностью — половина светового потока уходит в окуляры, до сенсора доходит только 50%.

Комплектация

• Штатив со встроенным осветителем — основание с галогенной лампой 30 Вт, коллектором с полевой диафрагмой, револьвером на 5 объективов с центрируемыми гнёздами, механизмом коаксиальной фокусировки
• Насадка поляризационная тринокулярная — типа Зидентопфа с наклоном 30°, поворотом на 360°, делением светового потока 50:50, регулировкой межзрачкового расстояния 52–75 мм и диоптрийной коррекцией ±5 дптр
• Промежуточный тубус — с выдвижным анализатором (вращение 180°), переключаемой фокусируемой линзой Бертрана и слотом для компенсаторов
• Круглый поворотный столик — диаметр 160 мм, вращение 360° на шарикоподшипниках, круговая шкала с нониусом (цена деления 1°)
• Препаратоводитель накладной — со шкалами и нониусами, диапазон перемещения X-Y 48×27 мм
• Конденсор Аббе иммерсионный — N.A.=0.90/1.25 oil, центрируемый, с откидной фронтальной линзой, апертурной диафрагмой, регулировкой по оси 18 мм и встроенным поляризатором (вращение 360°)
• Объективы SP POL для поляризованного света — 4x/0.13, 10x/0.30, 40x/0.70 (подпружиненный), 100х/1.25 oil (подпружиненный), полупланахроматическая коррекция, схема бесконечности, расчёт на покровное стекло 0.17 мм
• Окуляры WF 10х/22 с удаленным зрачком — 2 шт с резиновыми наглазниками
• Компенсаторы — пластинка 1/4λ (137 нм), пластинка λ (530 нм), кварцевый клин 4λ
• Светофильтры Ø38 мм — матовый (рассеиватель), желтый, синий, зеленый
• Адаптер C-mount 0.65х — для установки камеры в канал визуализации, совместим с сенсорами до 2/3 дюйма
• Галогенные лампы 30Вт/12В G4 — 2 шт (одна установлена, одна запасная)
• Пружинные зажимы для предметных стёкол — 2 шт, устанавливаются вместо препаратоводителя
• Шестигранные ключи — 1.5, 2 и 3 мм для центрирования объективов и регулировок
• Предохранители запасные 3.15А/250В — 2 шт, кабель питания, пылезащитный чехол, руководство по эксплуатации

Комплект полностью готов к работе в поляризованном и обычном свете, включает всё необходимое для ортоскопии и коноскопии. Для старта работы дополнительно потребуются предметные и покровные стёкла 0.17 мм, иммерсионное масло и растворитель для очистки оптики. Камера и программное обеспечение для документирования приобретаются отдельно.

Рекомендуемые аксессуары

Иммерсионное масло — для работы с объективом 100х и конденсором в режиме максимальной апертуры 1.25. Ортоксилол — для удаления иммерсионного масла с оптических поверхностей.

Предметные и покровные стёкла — для биологических препаратов требуются покровные стёкла толщиной 0.17 мм (объективы скорректированы на эту толщину), для геологических шлифов покровное стекло обычно не используется. Предметные стёкла с лункой удобны для исследования жидкостей.

Окуляр WF 10х/22 Cross со шкалой — для измерений линейных размеров объектов и углов в поле зрения. Калибровочный слайд X-Y — для калибровки окулярной шкалы на каждом увеличении.

Дополнительные объективы SP POL 20х/0.45 и 60х/0.80 — заполняют диапазон между штатными объективами 10х и 40х, 40х и 100х. Планахроматические объективы PLAN — для работы в обычном светлом поле с лучшей коррекцией поля зрения, если поляризация не требуется.

Окулярная камера с программным обеспечением — для документирования и измерений. Выбирайте камеру с посадкой C-mount и сенсором не более 2/3 дюйма под комплектный адаптер 0.65х. Учитывайте, что деление потока 50:50 требует камеры с хорошей чувствительностью.

Механический двухкоординатный столик — альтернатива круглому столику, если требуется большая область сканирования препарата, а вращение на 360° не критично.

Итог

Микромед 3 (вариант ПОЛ Н) — специализированный поляризационный микроскоп для количественных исследований анизотропных материалов. Оптическая схема бесконечности, набор объективов SP POL без собственного двулучепреломления, встроенные поляризатор и анализатор, линза Бертрана и компенсаторы обеспечивают возможность ортоскопических и коноскопических наблюдений. Центрируемый револьвер, поворотный столик с точной градуировкой, прецизионная фокусировка и система освещения Кёлера соответствуют требованиям лабораторной работы. Тринокулярная насадка с делением 50:50 позволяет документировать наблюдения без прерывания визуального контроля. Инструмент для петрографии, гистологии, материаловедения и промышленного контроля — везде, где необходимо выявить и количественно оценить оптическую анизотропию.
