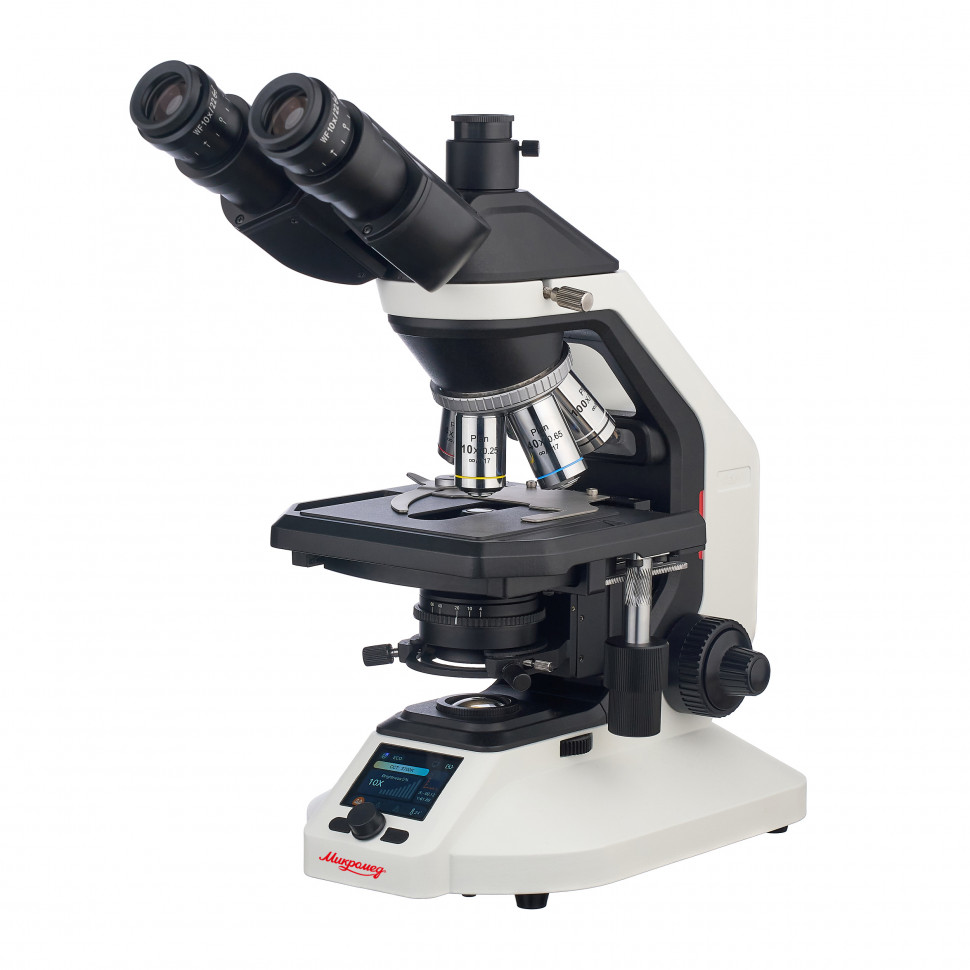

Микроскоп биологический Микромед 20 тринокулярный

Микромед 20 тринокулярный — лабораторный микроскоп с планахроматической оптикой и регулируемой цветовой температурой освещения

Микромед 20 — прямой биологический микроскоп с проходящим и отражённым светом, рассчитанный на продолжительную работу в лаборатории. Планахроматические объективы обеспечивают плоское поле зрения по всей площади наблюдения, тринокулярная насадка Зидентопфа позволяет одновременно вести визуальное наблюдение и документирование через камеру, а механический предметный столик с нониусами даёт возможность точно позиционировать препарат и возвращаться к заданным координатам. Оптическая схема на 160 мм может быть самостоятельно конвертирована в infinity-систему при установке дополнительной тубусной линзы.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в методе светлого поля с проходящим светом — классическом способе исследования окрашенных препаратов в биологии и медицине. Конденсор Аббе с числовой апертурой 1.25 в паре с иммерсионным объективом 100x/1.25 позволяет получить разрешение около 0.27 мкм, достаточное для детального изучения клеточных структур, ядер, включений, микроорганизмов. Отдельный осветитель косого отражённого света расширяет возможности: его используют для образцов, которые плохо пропускают свет — толстых срезов, непрозрачных включений, поверхностных структур. Косое освещение создаёт контраст за счёт теней и рельефа, но это не коаксиальная схема для металлографии.

Точность и повторяемость

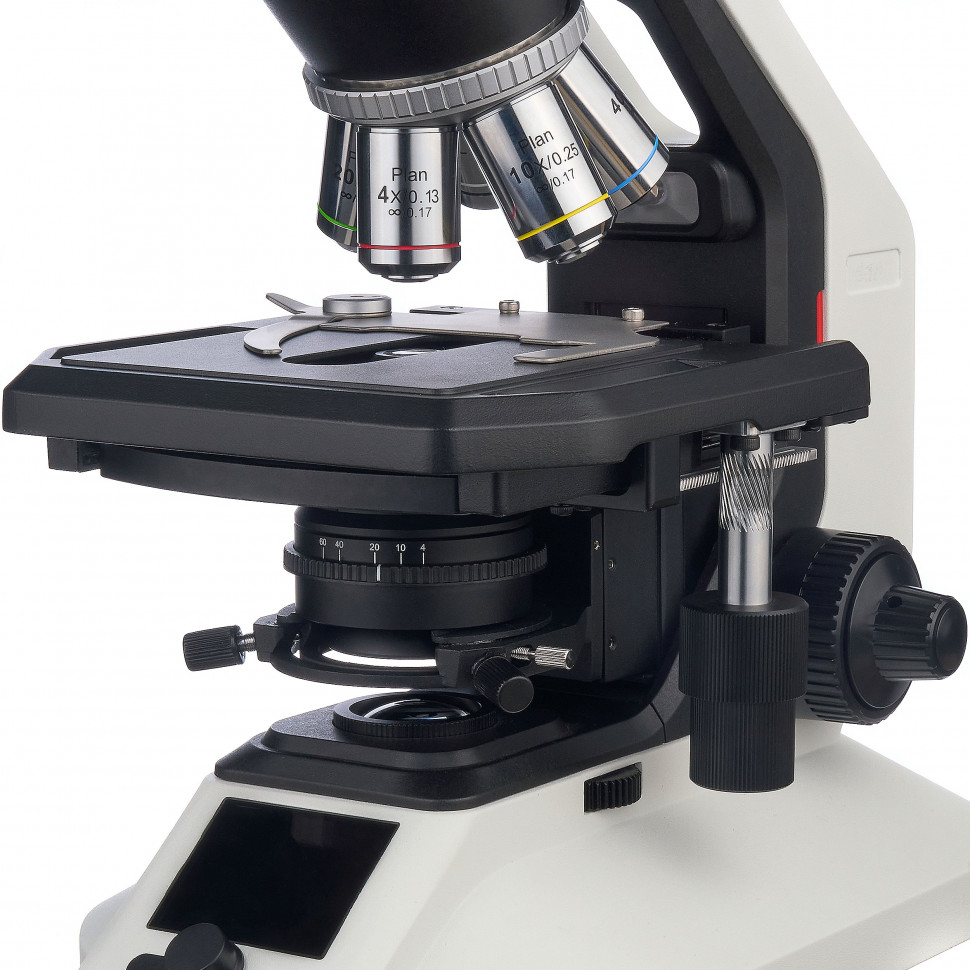

Механический двухслойный предметный столик с перемещением 75×50 мм оборудован шкалами с нониусами для контроля координат препарата. Это критично для морфометрии, подсчёта клеток в заданных участках, повторного поиска нужной области после перерыва. Тонкая фокусировка с ценой деления 2 мкм позволяет точно настроить резкость на тонких срезах и при больших увеличениях. Планахроматические объективы исправлены по кривизне поля до значения PFN не менее 18 — резкость сохраняется не только в центре, но и по краям поля зрения, что важно при работе с крупными препаратами и съёмке.

Область применения

Микромед 20 предназначен для биологических и медицинских лабораторий, учебного процесса в высших учебных заведениях, работы в ботанике, фармацевтике, ветеринарии, сельском хозяйстве, службах охраны окружающей среды и криминалистике. Диапазон увеличения 40x-1600x перекрывает задачи от обзорного просмотра препарата до детального изучения клеточных структур. Полезное увеличение для объектива 100x/1.25 составляет до 1250x — дальнейший рост кратности окуляром 16x даёт увеличение размера изображения без прироста детализации.

Конструкция и технологии

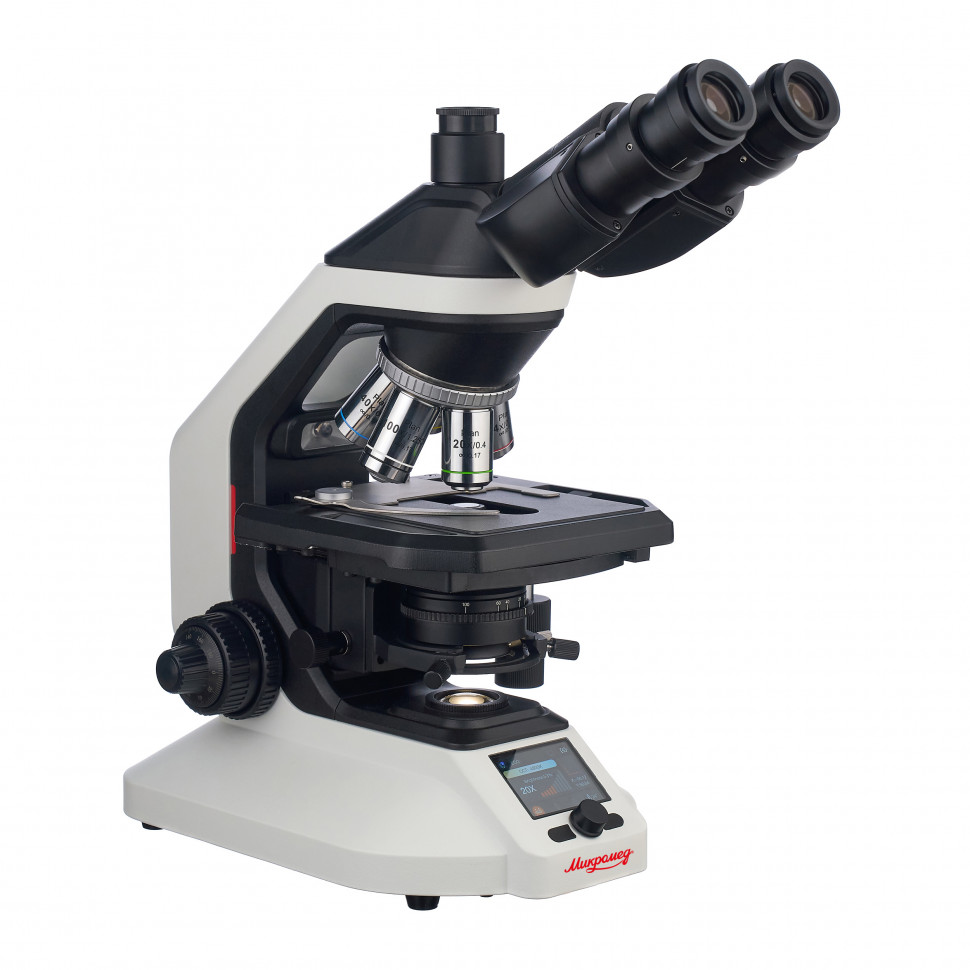

Оптическая схема микроскопа рассчитана на длину тубуса 160 мм. Особенность конструкции — возможность самостоятельной конвертации в infinity-систему установкой тубусной линзы, приобретаемой отдельно. Infinity-схема позволяет встраивать дополнительные оптические модули между объективом и окуляром без потери качества изображения — это стандарт для исследовательских систем, когда требуется подключить фазовый контраст, флуоресцентный блок или другие аксессуары. В базовой комплектации установлены четыре планахроматических объектива: 4x/0.10, 10x/0.25, 40x/0.65 и 100x/1.25 oil. Объективы 40x и 100x имеют подпружиненную оправу, которая защищает препарат и переднюю линзу от повреждения при случайном контакте во время фокусировки. Антигрибковое покрытие оптических поверхностей позволяет использовать микроскоп в биологических лабораториях без ограничений.

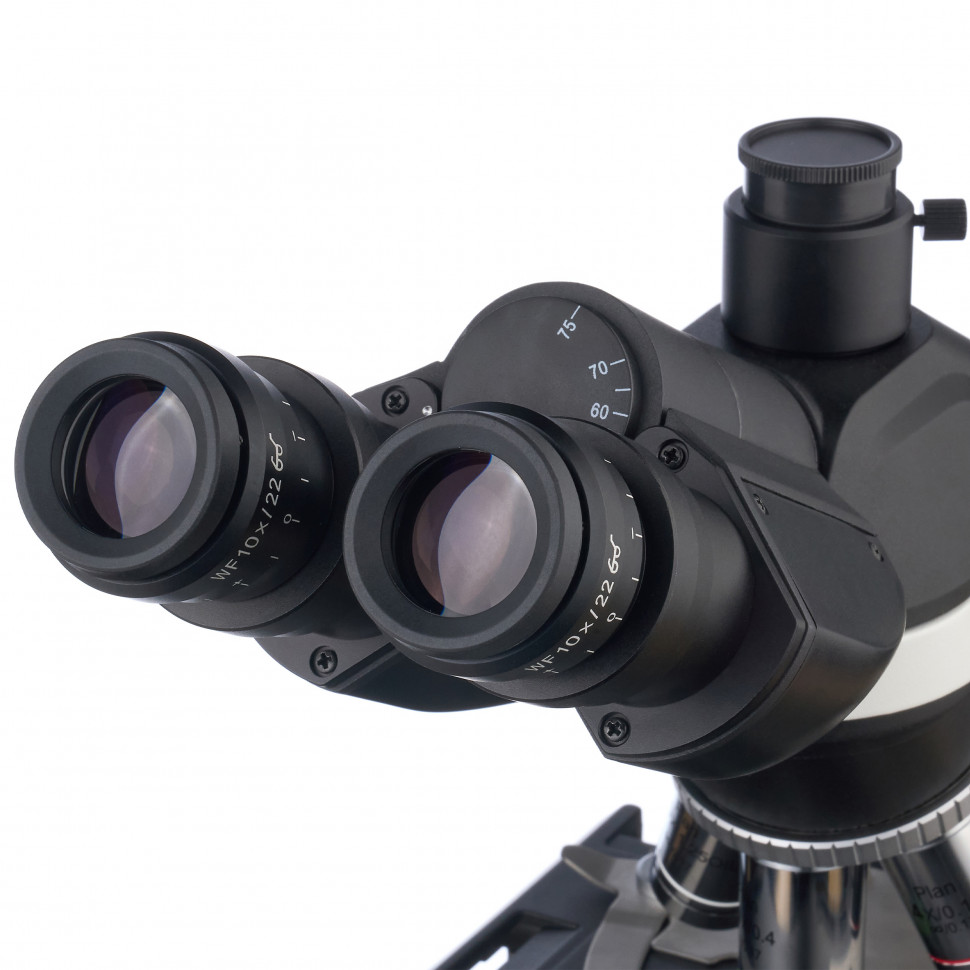

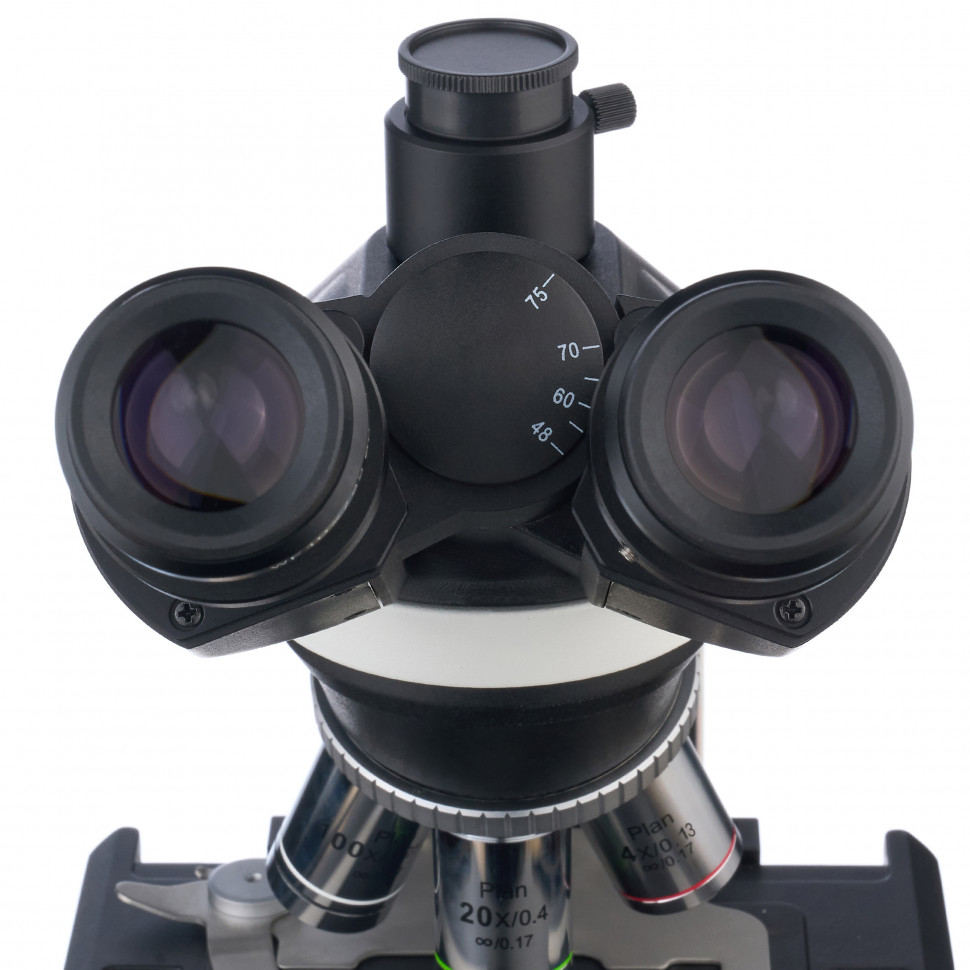

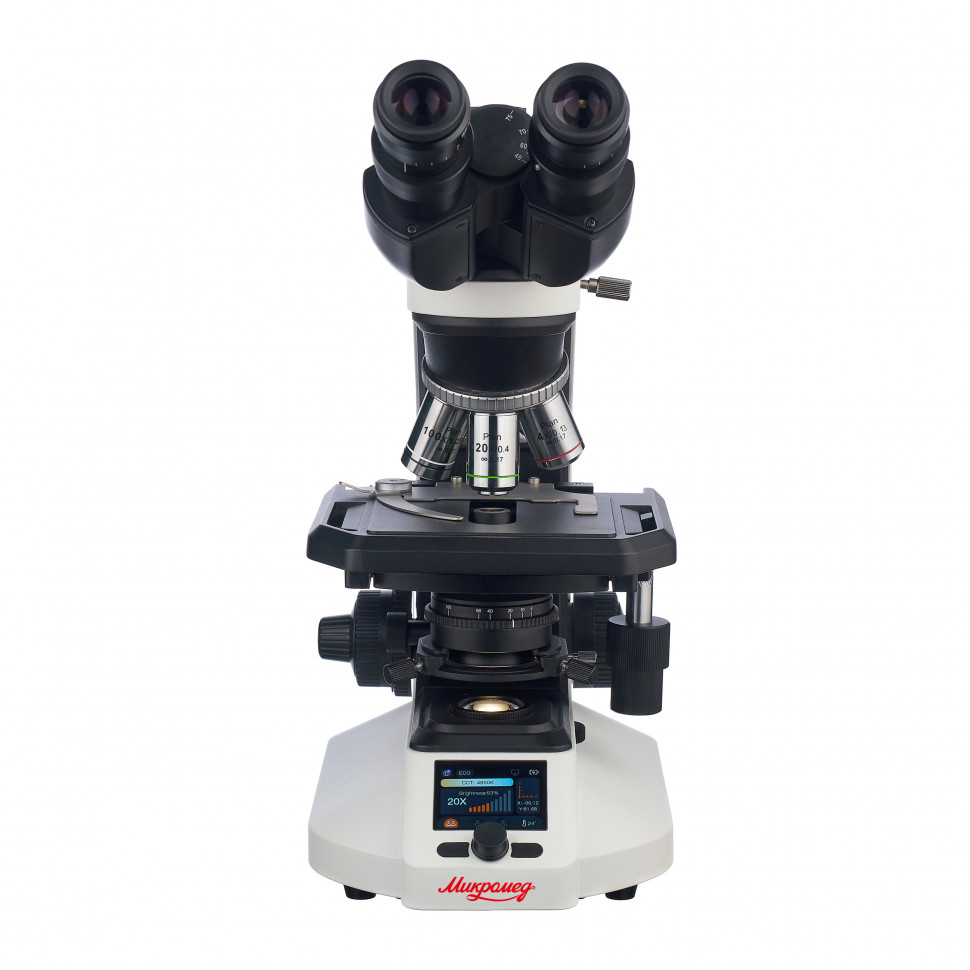

Тринокулярная насадка Зидентопфа позволяет регулировать межзрачковое расстояние от 48 до 75 мм без потери фокусировки. Угол наклона окулярных тубусов 30° снижает нагрузку на шейный отдел при длительной работе. Световой поток делится между окулярами и каналом визуализации в соотношении 50/50 постоянно, переключение не требуется. Канал визуализации имеет собственное увеличение 0.5x и адаптер C-mount — такая оптическая система оптимальна для камер с сенсором от 1/3 до 2/3 дюйма. Насадка поворачивается вокруг оптической оси на 360°, что позволяет настроить удобное положение для разных условий работы.

В комплекте два набора окуляров: WF 10x/20 с вынесенным зрачком 20 мм для работы в очках и WF 16x/13 для больших увеличений. Диоптрийная коррекция ±6 дптр на левом тубусе позволяет компенсировать аметропию без снятия очков. Установочный диаметр окуляров 23.2 мм — по дополнительному заказу доступны окуляры WF 5x/18, окуляр с исправленной кривизной поля PL 12.5x/15, измерительные окуляры WF 10x/18 со шкалой и с сеткой.

Осветитель проходящего света Мультиколор построен на композитном светодиоде с регулируемой цветовой температурой от 2500K до 9000K с шагом 100K. Выбранное значение отображается на информационном дисплее 2.4" IPS. Менеджер света запоминает установленные значения яркости и температуры даже при длительном отключении питания. Регулировка цветовой температуры важна для комфортного восприятия изображения при разной окраске препаратов и для точной настройки баланса белого при фотофиксации. Яркость обоих осветителей регулируется от 0 до 100% с шагом 1%. Конденсор Аббе с числовой апертурой 1.25 оснащён регулируемой ирисовой диафрагмой и держателем светофильтров диаметром 32 мм, его положение регулируется по высоте на 5 мм винтовой оправой.

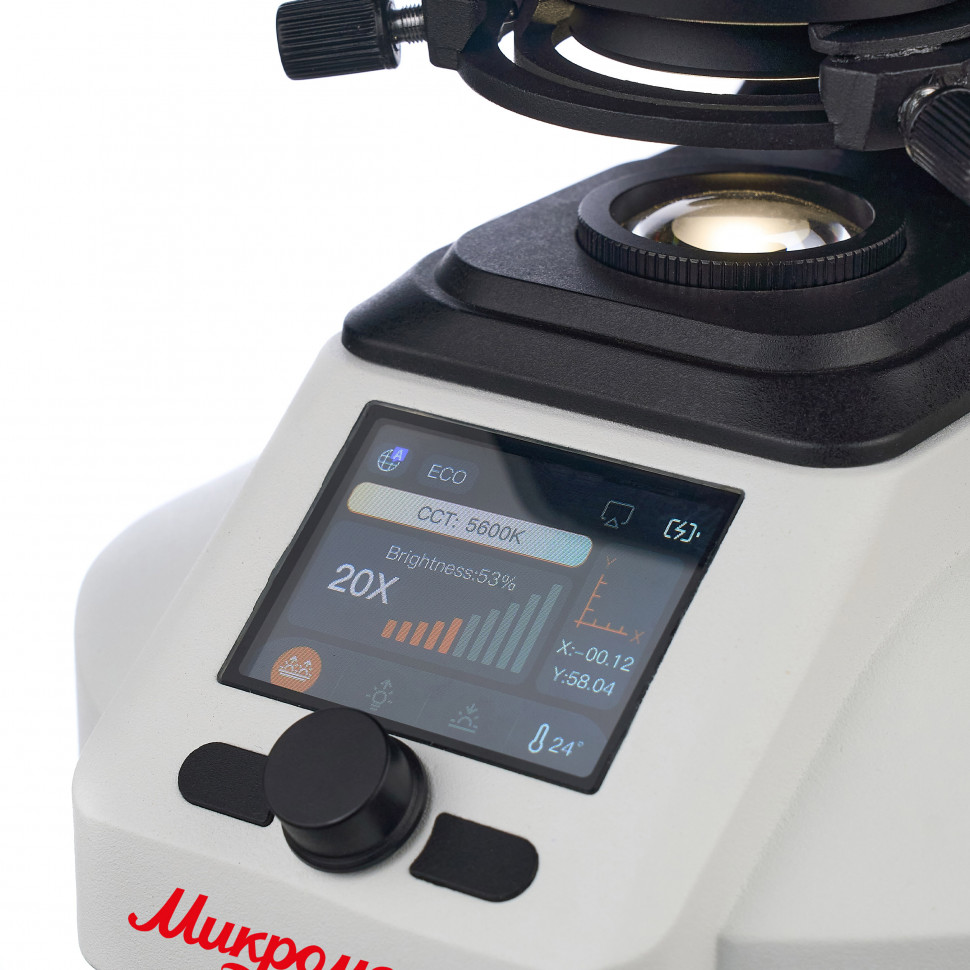

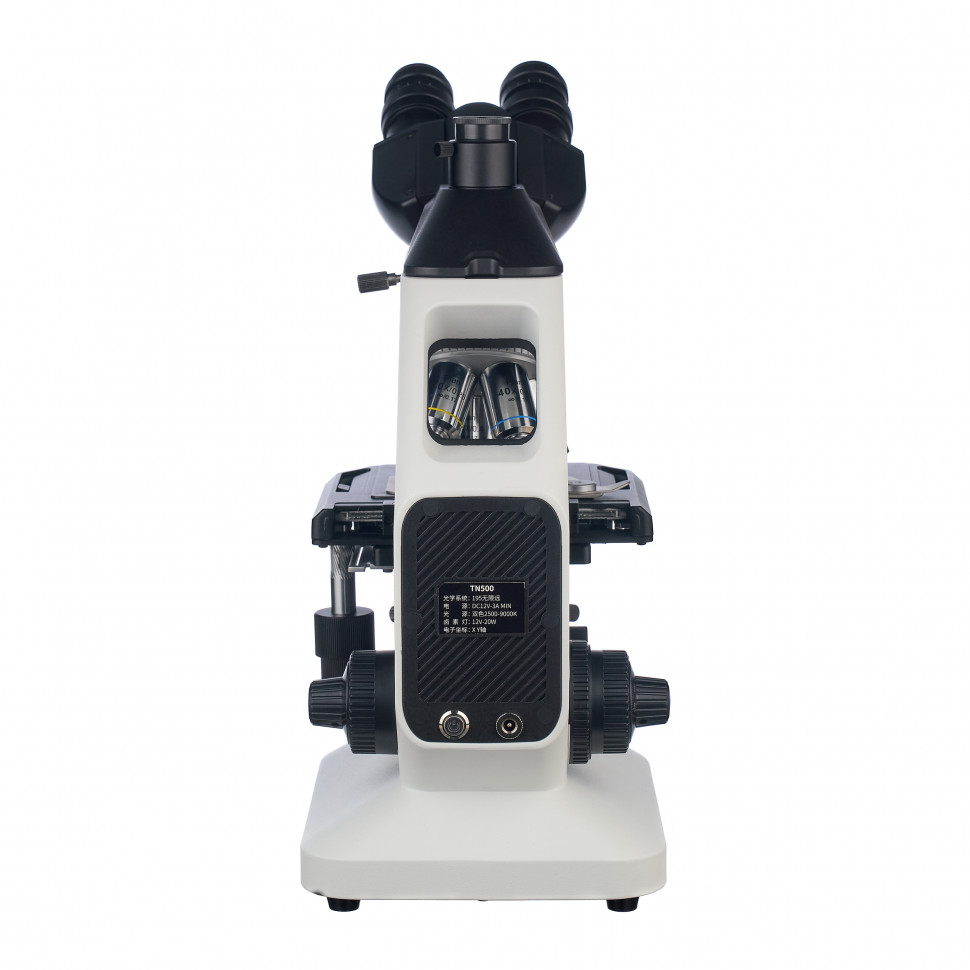

Фокусировка выполняется перемещением предметного столика по вертикальной оси на 21 мм. Коаксиальные рукоятки грубой и тонкой наводки расположены с обеих сторон штатива. Величина хода тонкой фокусировки составляет 0.2 мм на оборот рукоятки, усилие грубой фокусировки регулируется. Информационный дисплей показывает увеличение установленного объектива, яркость и тип выбранного осветителя, цветовую температуру проходящего света, время автовыключения в режиме ECO и статус встроенного аккумулятора, который сохраняет настройки при отключении питания. Микроскоп оснащён датчиком присутствия пользователя — если исследователь отошёл от прибора, осветитель отключится через заданное время.

Штатив и основание изготовлены из алюминиевого сплава, на них нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами. Компактная конструкция на T-образном основании занимает минимум рабочего пространства: 370×175×350 мм при весе 5.1 кг.

Кому подойдёт

Микромед 20 — инструмент для специалистов, которым требуется плоское поле зрения, точное позиционирование препарата, возможность документирования и перспектива расширения функциональности через конвертацию в infinity-систему. Микроскоп подходит для рутинной диагностической работы с окрашенными гистологическими срезами, цитологическими мазками, мазками крови, для микробиологических исследований, контроля качества в фармацевтике, учебного процесса в медицинских и биологических вузах, научных исследований в области ботаники и зоологии. Тринокулярная насадка с постоянным делением светового потока позволяет вести наблюдение и съёмку одновременно без переключения, что удобно для протоколирования и создания учебных материалов.

Для задач, где критична скорость работы с живыми неокрашенными клетками, потребуется система с фазовым контрастом или другими методами контрастирования — в базовой комплектации Микромед 20 работает только в светлом поле. Конвертация в infinity открывает возможность установки таких модулей в будущем.

Что важно знать заранее

Проходящий свет требует тонких прозрачных препаратов на предметных стёклах с покровным стеклом толщиной 0.17 мм — под этот стандарт рассчитаны объективы. Объектив 100x работает с иммерсионным маслом, которое наносится на покровное стекло для увеличения числовой апертуры и устранения потерь света на границе стекло-воздух. После работы масло удаляется с передней линзы объектива специальной жидкостью или салфетками. Иммерсионное масло приобретается отдельно.

Револьверное устройство на четыре объектива с наклоном "от наблюдателя" обеспечивает парфокальность — при переключении объективов фокусировка сохраняется с точностью до тонкой подстройки. Рабочее расстояние объективов уменьшается с ростом кратности: у объектива 4x оно составляет несколько миллиметров, у 100x — доли миллиметра. Подпружиненная оправа защищает от повреждений, но требует аккуратности при работе.

Канал визуализации с адаптером C-mount готов к установке камеры, но саму камеру и программное обеспечение для обработки изображений нужно приобретать отдельно. Микроскоп имеет порт USB Type C для подключения системы визуализации с питанием 5В/2А. Конвертация в infinity-систему выполняется установкой тубусной линзы, которая заказывается дополнительно — процедура доступна пользователю без обращения в сервисный центр.

Осветитель отражённого света создаёт косое освещение под углом 72° — это вспомогательный режим для препаратов, которые плохо пропускают свет, но не заменяет коаксиальную схему для металлографии. Рабочий диапазон температур микроскопа 5-40°C, относительной влажности 20-90%.

Комплектация

• Основание со штативом — включает механизм фокусировки, револьверное устройство на 4 объектива, механический предметный столик с препаратодержателем, осветители проходящего и отражённого света, конденсор, менеджер света, информационный дисплей и порт USB Type C
• Тринокулярная насадка Зидентопфа — угол наклона тубусов 30°, деление светового потока 50/50, диоптрийная коррекция ±6 дптр на левом тубусе
• Объектив Plan 4x/0.13 160/0.17 — обзорный
• Объектив Plan 10x/0.25 160/0.17 — малое увеличение
• Объектив Plan 40x/0.65 160/0.17 — среднее увеличение, подпружиненная оправа
• Объектив Plan 100x/1.25 oil 160/0.17 — иммерсионный, подпружиненная оправа
• Окуляры WF 10x/20 с вынесенным зрачком — 2 шт, для работы в очках
• Окуляры WF 16x/13 — 2 шт, для больших увеличений
• Адаптер C-mount — для установки камеры в канал визуализации
• Сетевой адаптер 12В/2А, защитные колпачки окулярных тубусов (2 шт) и канала визуализации

Комплект достаточен для начала работы с окрашенными препаратами. В первую очередь потребуются расходные материалы: предметные и покровные стёкла толщиной 0.17 мм, иммерсионное масло для объектива 100x, жидкость для очистки оптики. Для документирования нужна камера с C-mount креплением и соответствующее программное обеспечение.

Рекомендуемые аксессуары

Иммерсионное масло — обязательно для работы с объективом 100x, увеличивает числовую апертуру и разрешение. Предметные и покровные стёкла — толщина покровных должна быть 0.17 мм, под этот стандарт откорригированы объективы. Набор для приготовления препаратов — пипетки, препаровальные иглы, пинцеты, красители для окраски биологических образцов. Камера с C-mount креплением — для документирования и вывода изображения на монитор, оптимальный размер сенсора от 1/3 до 2/3 дюйма. Тубусная линза для конвертации в infinity — если планируется использование профессиональных объективов infinity или установка модулей фазового контраста. Измерительные окуляры WF 10x/18 со шкалой или сеткой — для морфометрии и подсчёта клеток. Светофильтры диаметром 32 мм — для работы с конкретными красителями и повышения контраста.

Итог

Микромед 20 тринокулярный — лабораторный микроскоп с планахроматической оптикой, механическим столиком, регулируемой цветовой температурой освещения и готовым каналом для камеры. Диапазон увеличения 40x-1600x, конденсор с апертурой 1.25 и иммерсионный объектив 100x обеспечивают разрешение, достаточное для детального изучения клеточных структур и микроорганизмов. Возможность самостоятельной конвертации оптической схемы в infinity позволяет в будущем расширить функциональность прибора профессиональными аксессуарами. Менеджер света с памятью настроек, информационный дисплей, два комплекта окуляров и продуманная эргономика делают микроскоп удобным инструментом для продолжительной ежедневной работы в лаборатории или учебном классе.
