Микроскоп биологический Микромед 30 тринокулярный

Микромед 30 тринокулярный — лабораторный микроскоп с электронным координатором и регулируемой цветовой температурой освещения

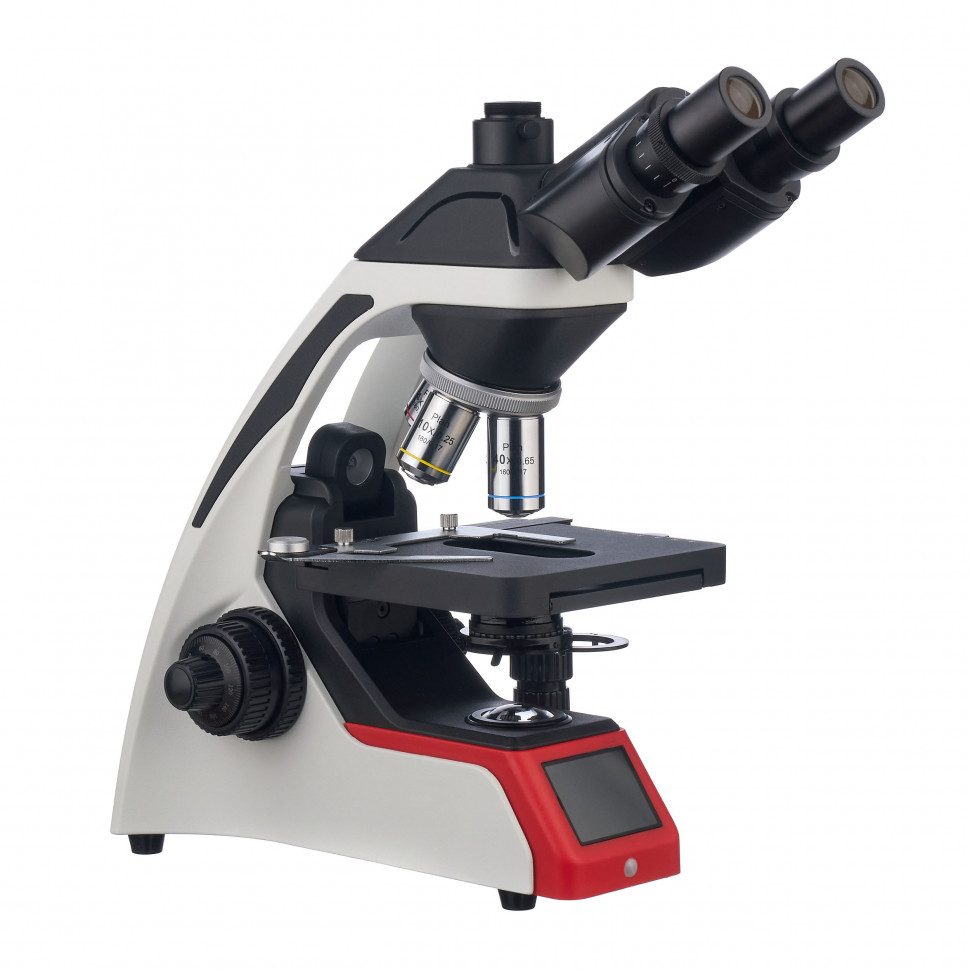

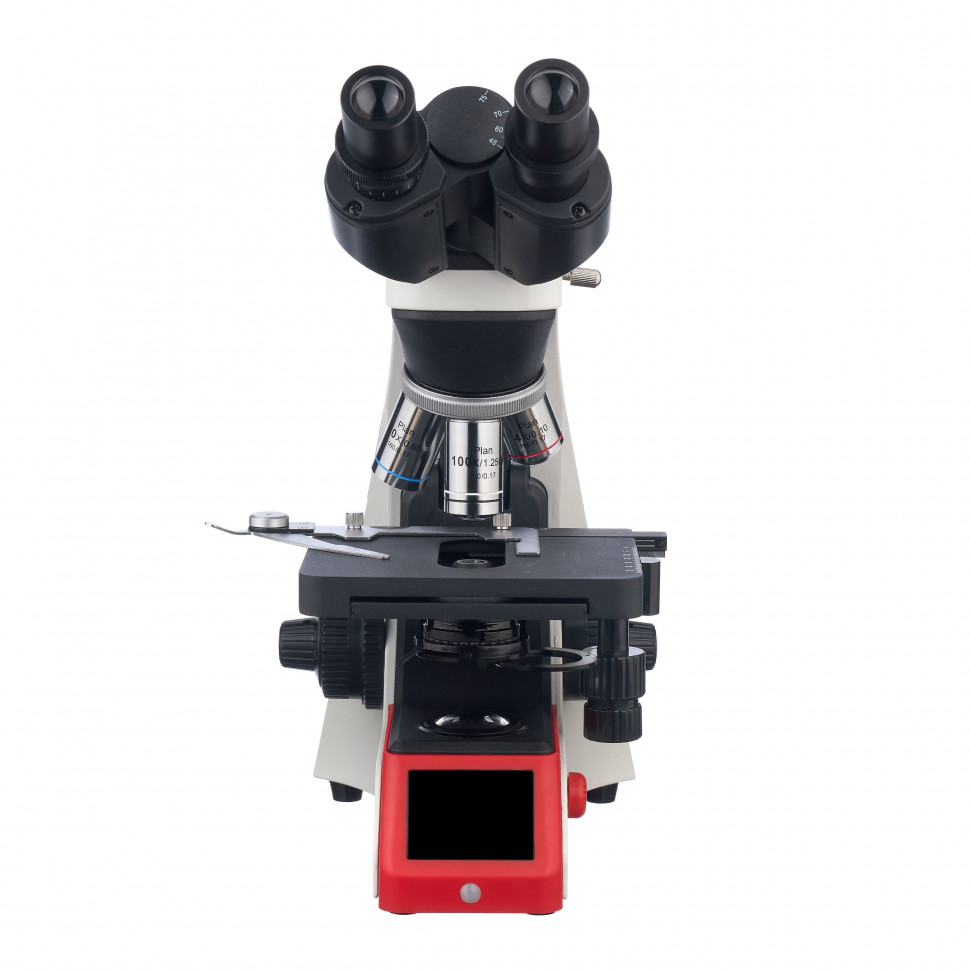

Микроскоп биологический Микромед 30 тринокулярный — инструмент для научных и клинических лабораторий, оснащённый планахроматическими объективами с коррекцией на бесконечность, электронным координатором предметного столика, двойной системой проходящего света с настраиваемой цветовой температурой и каналом визуализации. Рассчитан на исследования в светлом поле с возможностью косого отражённого освещения, документирование результатов и работу с координатной привязкой участков препарата.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микромед 30 работает в проходящем свете и предназначен для изучения окрашенных и неокрашенных биологических препаратов: гистологических срезов тканей, мазков крови и других биологических жидкостей, бактериальных культур, клеточных культур, ботанических препаратов. Диапазон увеличения 40х-1000х с планахроматическими объективами и апертурой конденсора 1.25 обеспечивает разрешение на уровне субмикронных структур при использовании иммерсионного объектива 100х. Косое отражённое освещение расширяет возможности на образцы, плохо пропускающие свет, — толстые срезы, осадки, кристаллы, некоторые типы промышленных объектов малой толщины, но это не заменяет металлографический микроскоп с коаксиальным освещением.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стёклах толщиной, соответствующей коррекции объективов на покровное стекло 0.17 мм. Для объектива 100х с числовой апертурой 1.25 необходимо иммерсионное масло между фронтальной линзой объектива и покровным стеклом — без иммерсии апертура и разрешение снижаются. Объективы 40х и 100х подпружинены, что защищает оптику и препарат при случайном контакте во время фокусировки, но не отменяет необходимости аккуратной работы. Косое отражённое освещение допускает наблюдение объектов без покровного стекла, но качество изображения зависит от характера поверхности образца.

Формат работы

Тринокулярная насадка Зидентопфа с углом наклона 30° и регулировкой межзрачкового расстояния 48-75 мм обеспечивает визуальное наблюдение двумя глазами без потери фокусировки. Световой поток делится между окулярами и каналом визуализации в постоянном соотношении 50/50 без переключения. Канал визуализации с увеличением 0.5х и адаптером C-mount готов к установке камеры с сенсором от 1/3 до 2/3 дюйма для документирования, морфометрии и групповых демонстраций. Окуляры WF 10х/22 с выносом зрачка 20 мм позволяют работать в очках, диоптрийная коррекция ±6 дптр на каждом окуляре компенсирует разницу зрения наблюдателя.

Конструкция и технологии

Оптическая схема скорректирована на бесконечность — параллельный ход лучей между объективом и тубусной линзой допускает встраивание дополнительных модулей без внесения аберраций. Планахроматические объективы Plan 4x/0.13, 10x/0.25, 20x/0.40, 40x/0.65 и 100x/1.25 oil исправлены по хроматизму и кривизне поля, что обеспечивает резкое изображение по всей площади поля зрения без подфокусировки при перемещении препарата. Парфокальность объективов при высоте 45 мм сохраняет фокусировку при смене увеличения с минимальной подстройкой.

Система освещения Кёлера с центрируемым конденсором Аббе числовой апертурой 1.25, регулируемыми апертурной и полевой диафрагмами позволяет реализовать разрешающую способность объективов без паразитной засветки и бликов. Регулировка конденсора по высоте на 15 мм адаптирует освещение под толщину предметного стекла и кратность объектива. Двойной осветитель проходящего света объединяет галогенную лампу 20 Вт (цветовая температура 3200 К) и композитный светодиод Мультиколор, совместная работа которых даёт регулируемую цветовую температуру от 2500 до 9000 К с шагом 100 К. Это критично для точной цветопередачи при микрофотографии и настройки баланса белого под конкретный тип окраски препарата. Менеджер света с регулировкой яркости 0-100% с шагом 1% и встроенным аккумулятором 400 мАч запоминает настройки каждого источника даже при длительном отключении питания. Косой осветитель отражённого света на светодиоде 0.75 Вт (55 лм, 6500-7000 К, угол освещения 72°) включается независимо и также имеет точную регулировку яркости.

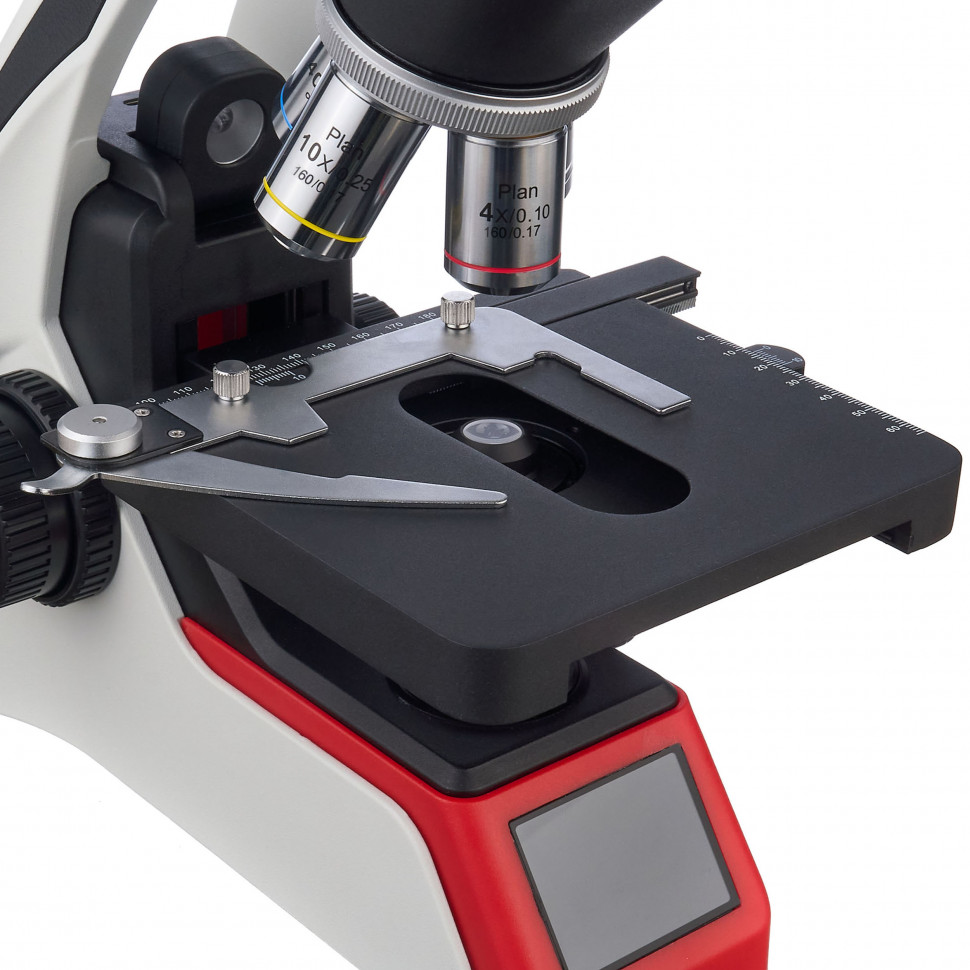

Механический предметный столик 170х155 мм без выступающей рейки Х обеспечивает перемещение препарата в диапазоне 50х50 мм коаксиальными рукоятками. Электронный координатор с точностью ±0.01 мм отслеживает положение по осям X (±25 мм) и Y (25-75 мм) и выводит координаты на информационный дисплей. Последняя позиция сохраняется при выключении микроскопа, что позволяет вернуться к конкретному участку препарата в следующем сеансе или точно указать координаты найденной структуры коллегам. Эта функция востребована при подсчёте клеток, мониторинге динамики процессов и работе с серийными образцами.

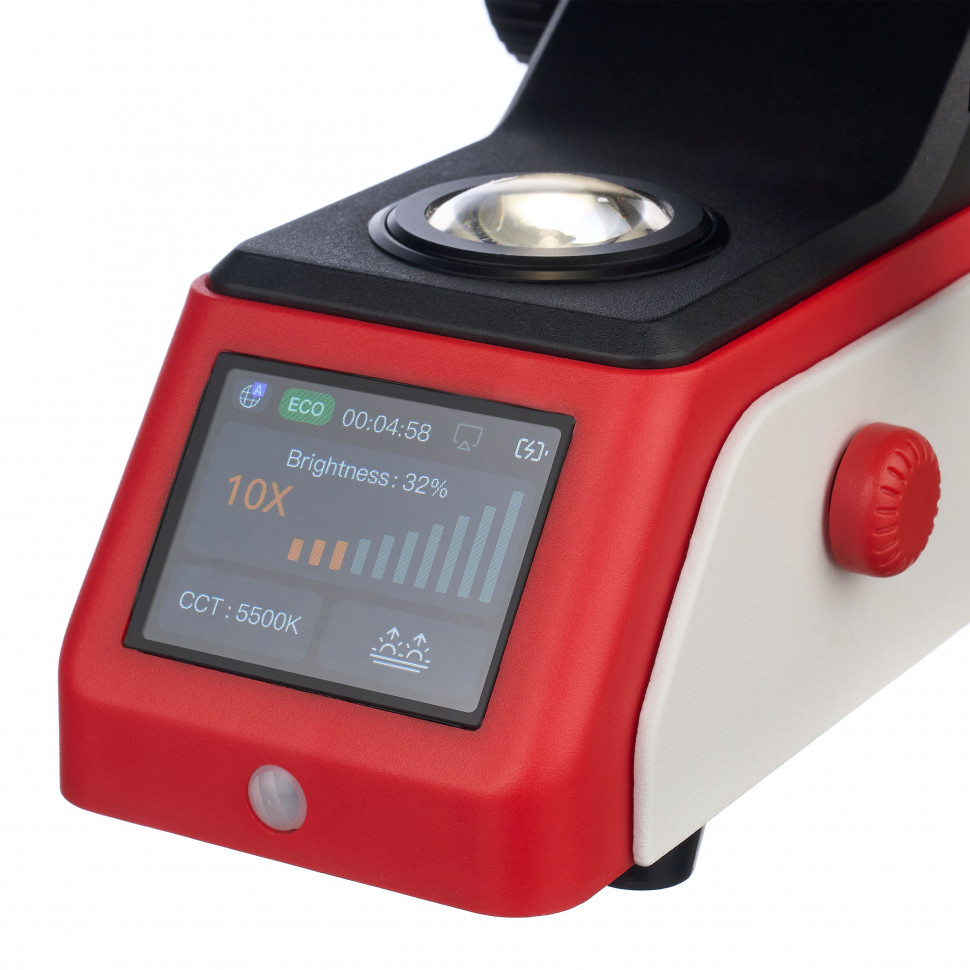

Информационный дисплей IPS 2.4 дюйма отображает кратность введённого в ход лучей объектива, тип и яркость источника, текущую цветовую температуру, координаты X-Y, статус аккумулятора, температуру помещения и предупреждение о выходе за допустимый диапазон эксплуатации. Фокусировочный механизм с коаксиальными рукоятками грубой и тонкой наводки перемещает столик на 12 мм по оптической оси. Цена деления тонкой фокусировки 2 мкм (0.2 мм на оборот) достаточна для работы с объективами высоких увеличений и малой глубиной резкости. Регулятор усилия грубой фокусировки адаптирует механизм под предпочтения оператора.

Корпус, штатив и основание изготовлены из алюминиевого сплава с износостойким покрытием, обладающим антистатическими и антибактериальными свойствами. Компактные размеры 360х185х380 мм и вес 7.5 кг облегчают размещение на лабораторном столе. Автоматический вентилятор охлаждения снижает тепловую нагрузку от галогенной лампы.

Кому подойдёт

Микромед 30 тринокулярный ориентирован на клинико-диагностические и научно-исследовательские лаборатории, университетские кафедры, центры контроля качества в фармацевтике и биотехнологии, ветеринарные службы. Электронный координатор и канал визуализации делают микроскоп подходящим инструментом для задач с требованием документирования, морфометрических измерений, обучения студентов старших курсов и аспирантов. Регулируемая цветовая температура освещения востребована при работе с цифровой камерой и архивированием изображений с точной цветопередачей. Планахроматическая оптика с коррекцией на бесконечность и высокая апертура конденсора обеспечивают качество изображения, достаточное для рутинной диагностики и большинства исследовательских протоколов в светлом поле.

Что важно знать заранее

Микромед 30 — монометодный микроскоп светлого поля. Фазовый контраст, дифференциально-интерференционный контраст, поляризация и флуоресценция в данной модели отсутствуют. Для исследования неокрашенных живых клеток или объектов с низким собственным контрастом потребуется предварительная окраска или выбор микроскопа с соответствующими методами контрастирования. Косое отражённое освещение частично компенсирует недостаток контраста у некоторых образцов, но не заменяет специализированные методы.

Иммерсионный объектив 100х требует использования иммерсионного масла и последующей очистки фронтальной линзы. Масло в комплект не входит. Подпружиненные оправы объективов 40х и 100х снижают риск повреждения, но не исключают необходимость контроля при фокусировке — избыточное усилие может сместить препарат или повредить покровное стекло.

Электронный координатор и менеджер света питаются от сетевого адаптера 12 В / 5 А. Встроенный аккумулятор сохраняет настройки, но не обеспечивает автономную работу микроскопа. Рабочий диапазон температур 5-40°С и влажности 20-90% — стандартные лабораторные условия; дисплей предупреждает о выходе за допустимые границы.

Канал визуализации с адаптером C-mount готов к установке камеры, но сама камера в комплект не входит и приобретается отдельно. Увеличение канала 0.5х оптимизировано под сенсоры 1/3 - 2/3 дюйма; для сенсоров других форматов итоговое поле зрения и разрешение могут отличаться от расчётных.

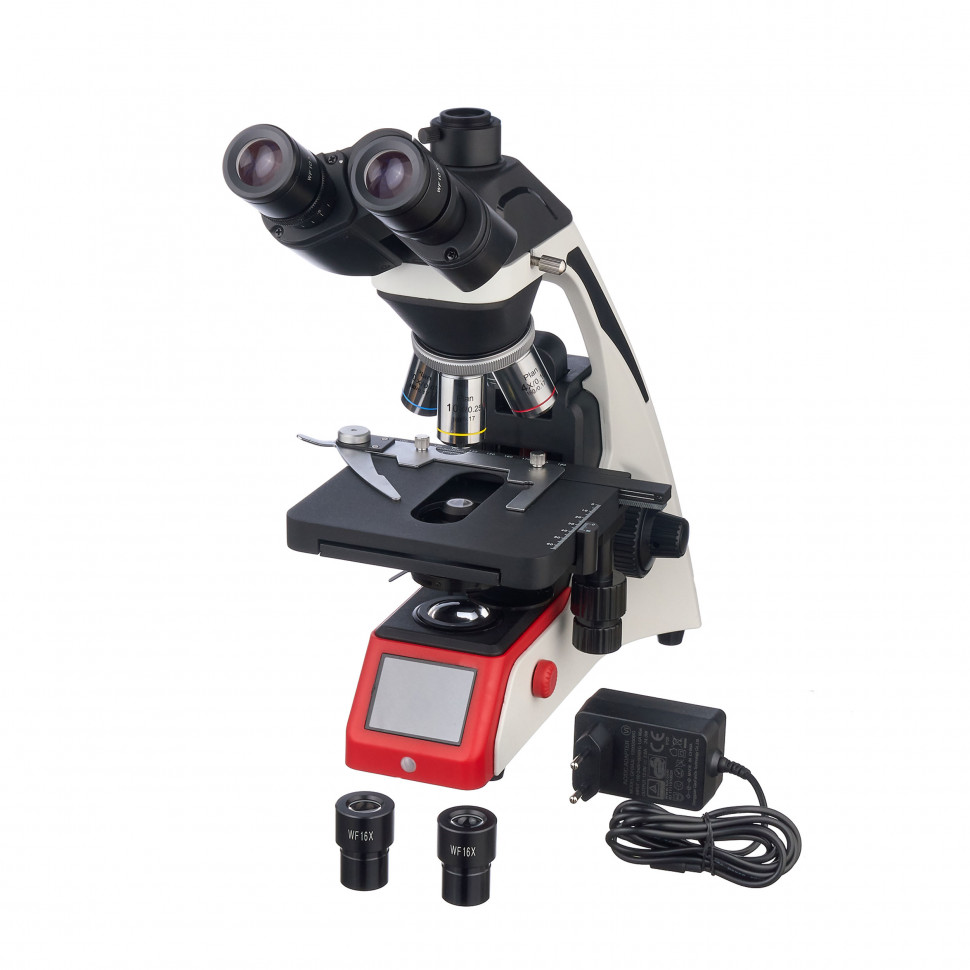

Комплектация

Основание со штативом — установлены револьверное устройство на 5 объективов, механический предметный столик с держателем препарата, фокусировочный механизм, осветители проходящего и отражённого света, конденсор, электронный координатор, информационный дисплей и порт USB Type C.

Тринокулярная визуальная насадка — угол наклона 30°, деление светового потока 50/50 между окулярами и каналом визуализации, поворот 360°, регулировка межзрачкового расстояния 48-75 мм.

Объективы Plan — 4x/0.13, 10x/0.25, 20x/0.40, 40x/0.65 (подпружиненный), 100x/1.25 oil (подпружиненный) — все с коррекцией на бесконечность и покровное стекло 0.17 мм.

Окуляры WF 10х/22 — 2 шт., вынос зрачка 20 мм, диоптрийная коррекция ±6 дптр на каждом.

Адаптер C-mount — для установки камеры в канал визуализации.

Защитные колпачки канала визуализации и окулярных тубусов, ключ или отвёртка для регулировок, сетевой адаптер 12 В / 5 А с кабелем.

Комплект полностью готов к визуальной работе с препаратами во всём диапазоне увеличений. Для иммерсионной микроскопии потребуется иммерсионное масло. Для документирования — камера с резьбой C-mount. Предметные и покровные стёкла, препаровальные инструменты, красители приобретаются отдельно в зависимости от задач.

Рекомендуемые аксессуары

Иммерсионное масло — необходимо для объектива 100х/1.25 oil, без иммерсии числовая апертура и разрешение снижаются.

Цифровая камера с креплением C-mount — для фиксации изображений, морфометрии, архивирования. Оптимальный размер сенсора 1/3 - 2/3 дюйма под увеличение канала 0.5х.

Предметные и покровные стёкла — покровные стёкла толщиной 0.17 мм соответствуют коррекции объективов.

Окуляр WF 15x/16 — расширяет верхнюю границу увеличения до 1500х с объективом 100х, но полезное увеличение ограничено апертурой объектива.

Окуляры WF 10x/22 HP со шкалой или сеткой — для визуальных измерений и подсчёта структур без камеры.

Итог

Микромед 30 тринокулярный — функционально насыщенный лабораторный микроскоп для светлого поля с акцентом на документирование, координатную работу и гибкость освещения. Планахроматическая оптика с коррекцией на бесконечность, электронный координатор с отображением на дисплее, двойная система проходящего света с настраиваемой цветовой температурой, менеджер света и готовый канал визуализации делают модель инструментом для задач, требующих повторяемости, точной фиксации и контроля параметров освещения. Ограничение одним методом контрастирования компенсируется качеством оптики и эргономикой для продолжительной работы.
