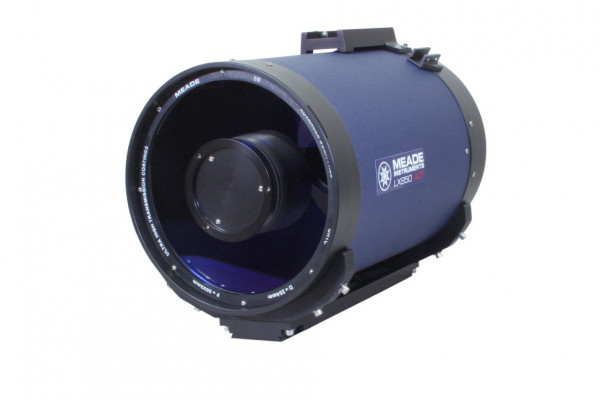

Оптическая труба MEADE 10" ACF (f/8) OTA w/UHTC (крепление - пластина Losmandy-style)

Оптическая труба Meade 10" ACF (f/8) OTA w/UHTC на пластине Losmandy-style — планеты и астрофотография

Труба Meade 10" ACF — модифицированный Шмидт-Кассегрен по схеме Advanced Coma Free с апертурой 254 мм и фокусным расстоянием 2032 мм. Относительное отверстие f/8 короче, чем у классических Шмидт-Кассегренов того же диаметра, поэтому инструмент одинаково пригоден и для наблюдений с высоким увеличением, и для съёмки с камерой. Поставляется как OTA — без монтировки, с крепёжной пластиной Losmandy-style.

Что можно увидеть или получить на практике

Луна

Расчётное разрешение 0,456 угловой секунды соответствует деталям около 0,85 км на лунной поверхности, но такой предел достижим лишь в короткие моменты успокоения атмосферы. Реально в хорошую ночь при увеличениях 250-350 крат уверенно читаются объекты масштаба 1,5-2 км: ступени внутренних террас Клавия и цепочка мелких кратеров на его дне, тонкая ветвящаяся структура борозд Триснекера, изломы Альпийской долины с центральной трещиной по её дну, ступенчатый профиль тени Прямой Стены у терминатора. Разница с апертурой 150-200 мм здесь не в яркости, а в том, что борозды и трещины перестают быть линиями и распадаются на отдельные детали.

Планеты

2032 мм фокуса дают комфортные планетные увеличения без экстремально короткофокусных окуляров. На Юпитере видна не просто система полос, а тёмные барджи в северном экваториальном поясе, фестоны и голубоватые заливы вдоль его южной кромки, овалы в умеренных широтах и структура следа за Большим Красным Пятном; диски крупных спутников различимы как диски, а не точки. На Сатурне деление Кассини прослеживается не только в ансах, но и по всей видимой части кольца при спокойном воздухе, заметны разница яркости колец B и C, полярный капюшон и мягкая полосность диска. На Марсе в период противостояния читаются очертания Большого Сырта, чаша Эллады, полярная шапка с сезонным отступанием края и светлые облачные образования у лимба. Разрешение 0,456 угловой секунды позволяет делить тесные двойные звёзды примерно до половины угловой секунды.

Объекты дальнего космоса

Проницающая способность около 14,5 звёздной величины под тёмным небом переводит наблюдения из режима «поймать пятнышко» в режим разбора структуры. Шаровые скопления вроде M13 и M15 рассыпаются на звёзды почти до ядра; в M51 видны обе спиральные ветви и перемычка к спутнику; в NGC 891 читается сквозная пылевая полоса; доступны компоненты Квинтета Стефана и множество галактик 13-14 величины в скоплении Девы, включая различимые балджи и вытянутые диски. Ограничение обратное: при фокусном расстоянии 2032 мм поле зрения узкое, крупные протяжённые объекты вроде туманности Северная Америка целиком не поместятся даже с окулярами 2".

Атмосфера и засветка

Заявленное максимальное полезное увеличение 650 крат — свойство самой апертуры; на практике атмосферная турбулентность почти всегда ставит потолок ниже, и рабочий диапазон по планетам укладывается в 250-350 крат. Закрытая труба с корректирующей пластиной требует времени на выравнивание температуры: пока воздух внутри перемешивается, изображение при большом увеличении «кипит». Городская засветка на планеты и Луну почти не влияет, но по слабым галактикам съедает больше звёздной величины, чем прибавляет апертура, — под ярким небом ориентируйтесь примерно на 12,5 величины вместо 14,5.

Конструкция и технологии

Схема ACF отличается от обычного Шмидт-Кассегрена коррекцией комы: звёзды на краю поля сохраняют круглую форму, а не превращаются в «птички», что критично именно при съёмке на камеру с крупным сенсором. Асферическая корректирующая пластина выполнена из боросиликатного стекла Borofloat с высоким спектральным светопропусканием и просветлена многослойным покрытием. Оба зеркала несут сверхпросветляющее покрытие UHTC на основе алюминия с защитным слоем диоксида кремния — прибавка в пропускании заметнее всего на слабых объектах и в контрасте планетных деталей.

Экранирование вторичным зеркалом 33% — типичная плата за компактность катадиоптрической схемы: часть контраста на самых тонких планетных деталях уходит в ореол дифракционной картины, зато труба остаётся короткой при фокусе 2032 мм. Двухскоростной фокусер Крейфорда даёт грубую и точную наводку без люфта — при 300 крат и при съёмке фокус ловится за секунды, а не подбирается наугад. Крепёжная пластина Losmandy-style распределяет нагрузку по длинной базе, что для трубы массой 15 кг важнее, чем узкая пластина: меньше плечо и меньше остаточные колебания после касания.

Кому подойдет

Труба рассчитана на наблюдателя, у которого уже есть монтировка и понимание, зачем нужна апертура 254 мм: планетная детализация на пределе атмосферы, разбор структуры галактик и шаровых скоплений, съёмка с камерой на длинном фокусе. Для астрофотографии решающим оказывается сочетание f/8 и коррекции комы — короче экспозиция при том же диаметре и ровные звёзды по полю. Начинающему, у которого нет монтировки, искателя опыта в наведении по координатам и привычки к выдержке при остывании трубы, инструмент даст меньше, чем более простой комплект.

Что важно знать заранее

Монтировка в поставку не входит, и это основная сопутствующая покупка: под 15 кг оптики с длинным фокусом нужна экваториальная монтировка с запасом по нагрузке заметно выше этой цифры, иначе ветер и касание фокусера будут срывать кадр. Гнездо посадки окуляров — 1,25", формат 2" доступен только с опциональным адаптером. Присоединение фотокамеры выполняется через адаптер #T-62, который приобретается отдельно. Длинное фокусное расстояние означает малое поле и высокие требования к точности наведения и ведения. Гарантия 2 года, сборка — Мексика.

Комплектация

• Оптическая труба Meade 10" ACF (f/8) с покрытием UHTC — сама оптика с корректирующей пластиной и двухскоростным фокусером Крейфорда.
• Крепёжная пластина Losmandy-style — установка на монтировку с соответствующим зажимом седла.
• Оптический искатель 8х50 с перекрестьем — предварительное наведение, без которого при поле зрения основной трубы поиск объекта затягивается.

Для старта не хватает монтировки и окуляров: их подбор под свои задачи и есть первая покупка после трубы. Второй по важности пункт — диагональное зеркало и, если планируется съёмка, адаптер #T-62.

Рекомендуемые аксессуары

Короткофокусный окуляр для планетных увеличений 250-350 крат и окуляр средней кратности для галактик и скоплений; адаптер и диагональ формата 2", если нужно выйти на минимальное полезное увеличение 42 крат с максимально широким полем. Бленда от росы или обогрев корректирующей пластины — закрытая труба с передней пластиной запотевает раньше, чем зеркальные схемы. Узкополосный светофильтр по туманностям при наблюдениях в городе. Вентилятор или просто запас времени на термостабилизацию заметно влияет на то, увидите ли вы разрешение, заложенное в апертуру.

Сравнение

Относительно классического Шмидт-Кассегрена f/10 того же диаметра эта труба выигрывает по фокусному расстоянию (2032 мм против примерно 2500 мм): шире поле при тех же окулярах и короче экспозиция при съёмке. Относительно системы Ричи-Кретьен схема ACF даёт сопоставимо ровное поле без комы, но не имеет растяжки вторичного зеркала, поэтому в кадре нет крестообразных лучей от ярких звёзд; платой служит корректирующая пластина, которая требует термостабилизации и склонна к росе.

Итог

Meade 10" ACF (f/8) OTA w/UHTC — оптика для наблюдателя, который уже умеет выжимать из инструмента атмосферный максимум. Апертура 254 мм и разрешение 0,456 угловой секунды дают тонкую структуру в поясах Юпитера, деление Кассини по всему кольцу и разрешённые до ядра шаровые скопления, коррекция комы и f/8 делают трубу пригодной для съёмки на длинном фокусе. Учитывайте, что монтировка, окуляры и адаптер под камеру приобретаются отдельно и определяют, реализуется ли потенциал оптики.
