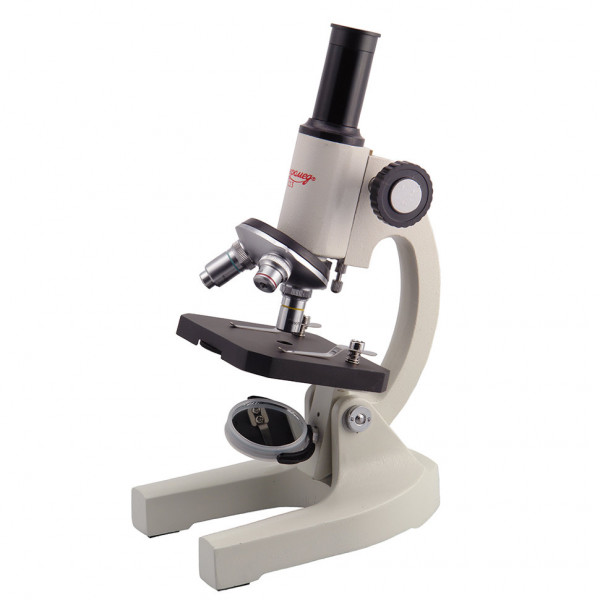

Микроскоп Микромед С-13

Микромед С-13 — автономный монокулярный микроскоп с медицинской сертификацией

Микромед С-13 — компактный биологический микроскоп проходящего света с освещением через зеркало. Зарегистрирован как медицинское изделие (РУ № ФСЗ 2007/00554), что разрешает его применение в медицинских лабораториях для рутинных исследований. Одновременно простота конструкции, малый вес и автономность делают прибор востребованным в учебных заведениях и в условиях, где нет доступа к электросети.

Что можно увидеть на практике

Что можно рассмотреть

Микроскоп работает в светлом поле и обеспечивает увеличение от 40 до 800 крат. В комплекте три ахроматических объектива с числовой апертурой до 0.65 (объектив 40х) — этого достаточно для наблюдения клеточных структур, бактерий, срезов тканей, мазков крови. Разрешающая способность при максимальной апертуре составляет около 0.5 микрометра, что позволяет различать ядра клеток, эритроциты, крупные бактерии и тканевую архитектуру. Комбинация объектива 40х и окуляра 20х дает 800-кратное увеличение — на верхней границе полезного диапазона для данной оптики; дальнейший рост кратности без повышения апертуры не добавит новых деталей.

Метод светлого поля лучше работает с окрашенными препаратами: красители создают контраст, и структуры видны четче. Неокрашенные прозрачные объекты (например, живые клетки) наблюдаемы, но их контуры менее выражены из-за отсутствия специальных методов контрастирования.

Подготовка образцов

Проходящий свет требует, чтобы образец пропускал световой поток. Нужны тонкие срезы на предметных стеклах, мазки или готовые постоянные препараты. Толстые или непрозрачные объекты не подходят — микроскоп не имеет освещения сверху и не рассчитан на отраженный свет.

Формат работы

Наблюдение ведется через монокулярную прямую насадку одним глазом. Визуальный режим без возможности вывода на экран или подключения камеры (в стандартной комплектации нет тринокулярного порта). Зеркало с двумя поверхностями — плоской и вогнутой — направляет свет от внешнего источника (настольная лампа, дневной свет из окна) через конденсор на препарат. Вогнутая сторона концентрирует слабый рассеянный свет и повышает яркость, если внешний источник недостаточно мощный.

Конструкция и технологии

Штатив и основание изготовлены из алюминиевого сплава. Масса микроскопа без кейса — 730 граммов, в кейсе — чуть больше килограмма. Компактные размеры (290×110×160 мм) и защитный кейс в комплекте позволяют перевозить прибор и работать вне стационарной лаборатории.

Фокусировка только грубая, с рукоятками по обеим сторонам корпуса — удобно подводить резкость любой рукой, но точной микрометрической подстройки нет. Для большинства учебных и рутинных медицинских задач грубой наводки достаточно; сложные исследования с критичной глубиной резкости потребуют более оснащенного прибора.

Объектив 40х оснащен пружинящей оправой: если случайно довести его до касания с препаратом, пружина смягчит удар и защитит фронтальную линзу от повреждения. Механизм ограничителя фиксирует минимальное расстояние фокусировки и предотвращает раздавливание покровного стекла.

Ахроматическая оптика на коротком тубусе 160 мм — классическая схема базового уровня. Ахроматы корректируют хроматическую аберрацию для двух длин волн (обычно красной и синей), остаточный цветной ореол заметен при высоких увеличениях, но не мешает основным задачам. Конструкция без коррекции на бесконечность не позволяет встраивать дополнительные оптические модули между объективом и окуляром — система закрыта для расширения методов контрастирования.

Кому подойдет

Микромед С-13 ориентирован на медицинские учреждения, выполняющие базовые лабораторные анализы: общий анализ крови, микроскопия мазков, рутинная гистология. Регистрационное удостоверение делает прибор юридически допустимым к применению в этой сфере.

В учебных заведениях микроскоп подходит для практикумов по биологии, анатомии, гистологии — студенты и школьники работают с готовыми окрашенными препаратами и учатся методике наблюдения. Автономность важна в аудиториях без достаточного числа розеток или в выездных занятиях.

Полевые исследования, экспедиции, выездная диагностика в районах с перебоями электроснабжения — сценарии, где зеркальное освещение становится преимуществом. Малый вес и кейс упрощают транспортировку.

Не подходит для длительной ежедневной работы с высокими требованиями к эргономике: монокулярная насадка утомляет глаз при многочасовом наблюдении. Не подходит для исследований, требующих фазового контраста, поляризации, флуоресценции или точного возврата к координатам препарата — таких возможностей у модели нет.

Что важно знать заранее

Микроскоп зависит от внешнего источника света. Зеркало — это не автономная подсветка, а отражатель: нужна настольная лампа или естественное освещение. В темном помещении без внешнего света работать не получится. Яркость и равномерность освещения зависят от положения лампы и навыка пользователя — потребуется время на настройку.

Отсутствие тонкой фокусировки ограничивает работу с препаратами, где критична глубина резкости на высоких увеличениях. Грубая подстройка может проскочить плоскость фокуса, особенно при увеличении 800 крат.

Монокулярное наблюдение требует привыкания: один глаз работает, второй приходится прикрывать или игнорировать изображение от него. Длительная работа может вызвать усталость. Бинокулярные модели комфортнее, но дороже и тяжелее.

Простой предметный столик без механического препаратоводителя и шкал координат: перемещать препарат нужно вручную, вернуться к точному участку после снятия препарата сложно. Для учебных задач это не критично, для серийных измерений и документирования — неудобно.

Комплектация

• Микроскоп Микромед С-13 — основной блок с монокулярной насадкой, револьвером на три позиции, зеркалом и столиком.
• Объективы 4х/0.1, 10х/0.25, S40х/0.65 — три ахромата, перекрывающие диапазон от обзорного до детального увеличения. Объектив 40х с пружинящей оправой (маркировка S).
• Окуляры 10х/18 и 20х/11 — два окуляра с полем зрения 18 и 11 мм соответственно. Комбинация с тремя объективами дает шесть вариантов увеличения.
• Кейс — защитный футляр для транспортировки и хранения.
• Руководство по эксплуатации.

Комплект готов к работе, докупать обязательно нужно только расходные материалы: предметные и покровные стекла, если планируется изготовление временных препаратов. Внешний источник света — настольная лампа с регулируемой яркостью — рекомендуется для стабильного освещения.

Рекомендуемые аксессуары

Предметные и покровные стекла — расходный материал для приготовления временных препаратов. Покровные стекла защищают образец и создают стандартную толщину над объектом, на которую рассчитана коррекция объективов.

Набор готовых препаратов — если нет опыта пробоподготовки, готовые окрашенные срезы растительных и животных тканей, простейших, бактерий позволяют сразу начать наблюдения.

Иммерсионное масло — если планируется работа с объективами высшей апертуры (в комплекте такого нет, но при расширении набора объективов до 100х масло понадобится).

Дополнительные окуляры — производитель предлагает окуляры 5х, 12.5х, 16х по дополнительному заказу. Окуляр 5х расширит поле обзора при малых увеличениях, но снизит итоговую кратность; окуляры 12.5х и 16х дадут промежуточные варианты увеличения.

Итог

Микромед С-13 — автономный монокулярный микроскоп начального лабораторного уровня с медицинской сертификацией. Основное преимущество — независимость от электросети благодаря зеркальному освещению, малый вес и компактность. Подходит для медицинских лабораторий с базовыми задачами, учебных заведений и полевых условий. Ахроматическая оптика с апертурой до 0.65 обеспечивает разрешение около 0.5 микрометра и увеличение до 800 крат — достаточно для клеточных структур, бактерий, мазков и срезов в светлом поле. Ограничения: только грубая фокусировка, монокулярное наблюдение, зависимость от внешнего источника света и отсутствие методов контрастирования. Прибор для тех, кому нужна мобильность, простота и соответствие требованиям к медицинским изделиям, а не максимальный комфорт и расширенный функционал.
