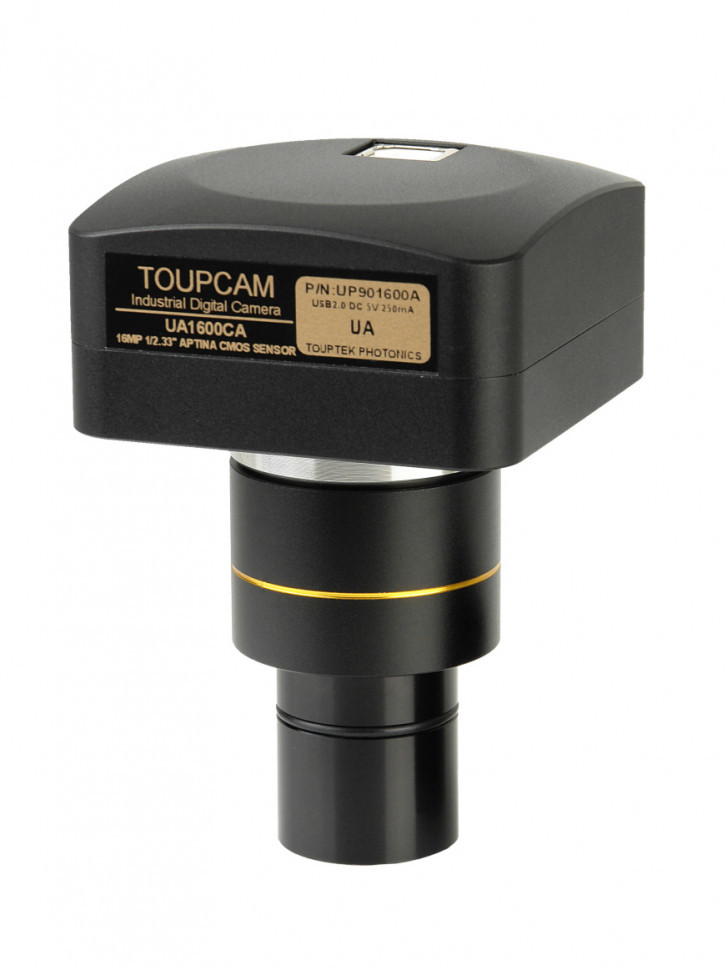

Видеоокуляр ToupCam UA1600CA

Видеоокуляр ToupCam UA1600CA – цифровая CMOS (КМОП) камера на базе цветного сенсора Aptina MN34120(C) 1/2.33" с разрешением до 4632x3488 пикселей. Интерфейс подключения USB 2.0, обеспечивающий высокоскоростную передачу данных. Скорость передачи данных на максимальном разрешении составляет 2 кадра в секунду, при разрешении 2320x1740 - 8 кадров в секунду, при разрешении 1536x1160 - 11 кадров в секунду.

Для достижения максимальной производительности передачи данных по USB2.0 добавлен внешний встроенный буфер памяти. Он обеспечивает стабильную скорость передачи данных без снижения кадровой частоты.

Видеоокуляр используется для вывода изображения исследуемого на микроскопе объекта на экран компьютера. Трансляция изображения происходит в реальном времени, анализ и обработка изображений производится с помощью программы ToupView.

Видеоокуляр ToupCam UA1600CA рекомендуется для проведения научно-исследовательских работ, лабораторных исследований в медицине, криминалистике, промышленности и т.п.

Подойдет для совместной работы с микроскопами серии Микромед 1 inf., Микромед 2 inf., Микромед 3U, Микромед МЕТ, Микромед ПОЛАР 1, ПОЛАР 2 и ПОЛАР 3, Микромед И и другими.

Конструкция видеоокуляра

CMOS-сенсор размером 1/2.33" находится за ИК фильтром (диапазон 380-650 нм). CMOS-сенсоры имеют перед CCD матрицами следующие преимущества: индивидуальная обработка каждого пикселя, уменьшенное энергопотребление, улучшенный баланс белого.

Реализованные в видеоокуляре ToupCam UA1600CA технология бининга (объединения нескольких пикселей в один), помогает увеличить скорость считывания и улучшает отношение сигнал-шум.

Корпус видеоокуляра изготовлен из алюминиевого сплава на прецизионных станках CNC. На обратной стороне корпуса находится USB 2.0 разъём для подключения видеоокуляра, а на нижней части корпуса предусмотрено отверстие с резьбой 1/4 дюйма. Размер корпуса – 58×58×36.4 мм.

Для установки камеры на микроскоп необходимо использовать комплектный адаптер C-mount/23.2 мм, а для подключения к компьютеру в комплекте с окуляром идёт USB кабель длиной около 150 см.

Установка камеры не требует дополнительной настройки, что позволяет производить ее во время работы.

Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов видеоокуляр устанавливается в третий вертикальный выход – канал визуализации.

Благодаря комплектным адаптеру и переходникам, данную камеру можно использовать со всеми микроскопами Микромед. Съемный окулярный адаптер 0,5х имеет посадочный диаметр 23,2 мм. Крепление самой камеры стандартное - C-Mount, поэтому с ней будут совместимы любые другие адаптеры, имеющие крепление аналогичного стандарта, например адаптер для видеоокуляра ToupCam 0.37х и 0.75х. В комплект входят переходники для работы с микроскопами с посадочными диаметрами 30 мм и 30.5 мм.

Расчёт поля зрения и разрешения камеры для микроскопов ТоuрСаm

Для оценки поля зрения видеокуляра, установленного на микроскоп можно воспользоваться формулой: F≈ L/(а*b), где F - поле зрения в мм, L - размер матрицы, а - увеличение объектива, b - увеличение адаптера.

Так например, для видеоокуляра ТоuрСаm c размерами матрицы 6.183 мм(Н) ×4.656 мм(V), микроскопа c объективом 100х и адаптером c увеличением 0,5х, поле зрения составит 0,124 мм х 0,093 мм:

F(Н)≈6,183/(100*0,5)≈ 0,124 мм, F(Н)≈ 4,564/(100*0,5)≈ 0,124 мм

Таким же образом по формуле можно оценить разрешение, где вместо размера матрицы подставляется размер пикселя: F(рх)= 1,335/(0,5*100)=0,0267 мкм/пиксель

Программное обеспечение «ToupView»

Видеоокуляр поставляется с программным обеспечением «ToupView», позволяющим с помощью компьютера захватывать, просматривать и редактировать полученные изображения. Данное ПО включает в себя различные инструменты обработки изображений.

«ToupView» позволяет сохранять файлы в формате BMP, TIFF, JPG, TFT, PNG и пр.

«ToupView» поддерживается большинством операционных систем – Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит) OS X (Mac OS X), Linux.

Особенности

• Цветной CMOS-сенсор 1/2.33'' Aptina MN34120©
• Разрешение сенсора до 4632×3488 пикс (16 Мпикс)
• Размер сенсора 6.183×4.656 мм, диагональ 7.74 мм
• Размер пикселя 1.335×1.335 мкм
• Интерфейс подключения USB 2.0, обеспечивающий высокоскоростную передачу данных
• Совместимость с Windows XP / Vista / 7 / 8 / 10 (32 и 64 bit), Mac OS X, Linux
• Мощное ПО для обработки видео и фотоизображений ToupView
• Механизм сверхтонкой настройки баланса белого с идеальной цветопередачей
• Внешний выделенный встроенный буфер для достижения максимальной производительности USB2.0
• Корпус из алюминиевого сплава
• Возможна установка на любой микроскоп при помощи переходников на 30.0 мм и 30.5 мм и адаптера C-mount/23.2 мм
