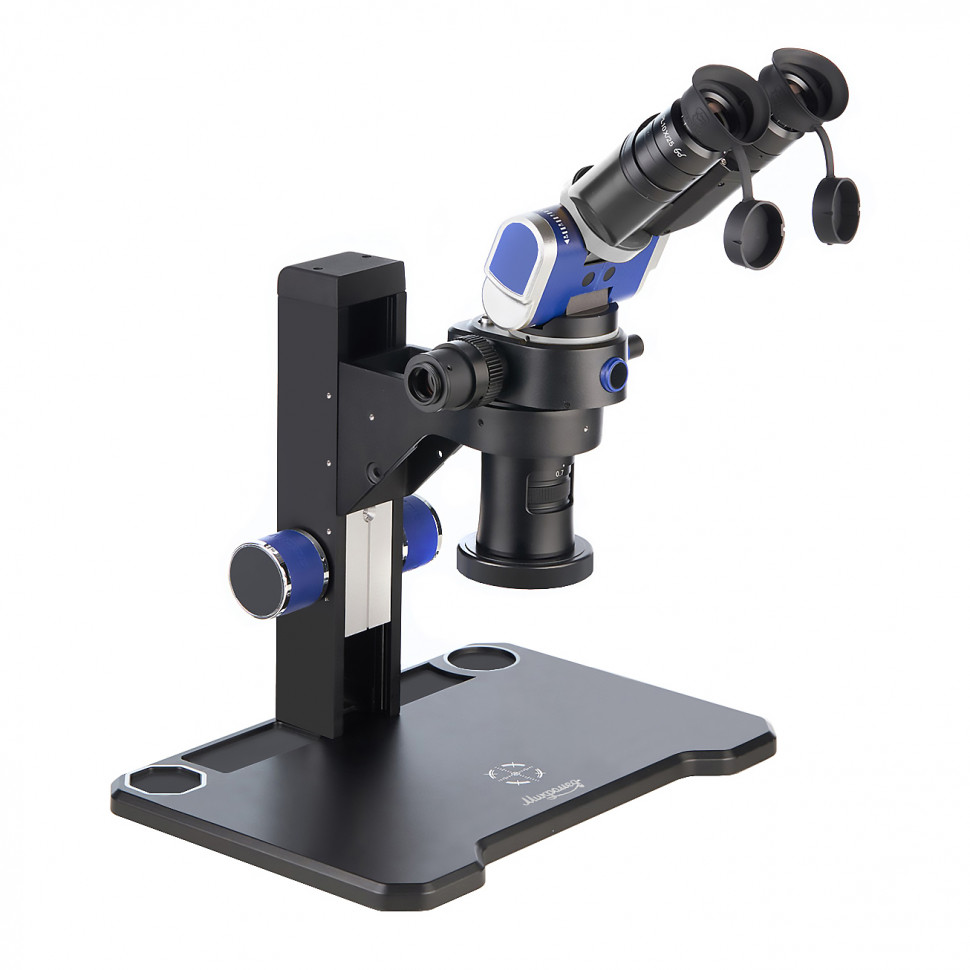

Промышленный микроскоп Микромед MC-8 П

Микромед MC-8 П — промышленный стереомикроскоп с управляемым зонированным освещением

Микромед MC-8 П — промышленный стереомикроскоп с параллельной оптической схемой, обеспечивающей плоское изображение без искажений на краях поля зрения. Трансфокатор с плавным изменением увеличения в 6.4 раза, прямое изображение и кольцевой осветитель с 16 зонами направленного света делают этот микроскоп инструментом для точных манипуляций с объектом под контролем зрения — монтажа электронных компонентов, контроля качества печатных плат и микросхем, реставрационных работ и ювелирных операций.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп работает с объемными непрозрачными объектами в отраженном свете — без специальной пробоподготовки. Вы рассматриваете поверхность объекта такой, какая она есть: печатные платы и фотошаблоны, паяные соединения и дефекты поверхности, ювелирные изделия в процессе изготовления, минералы и образцы горных пород, детали приборов и интегральные схемы. Прямое изображение означает, что движение инструмента в руках совпадает с тем, что вы видите в окулярах — нет зеркального переворота, координация естественна. Это критично для точных манипуляций: пайки SMD-компонентов, установки мелких деталей, гравировки, сортировки кристаллов. Параллельная оптическая схема и окуляры PL 10х/25 с исправленной кривизной поля создают плоское изображение по всей площади кадра — края не размыты и не искажены. Для измерений, контроля геометрии структур микрочипов и проверки качества монтажа это принципиальное требование.

Рабочее расстояние и удобство работы

Рабочее расстояние с базовым объективом 0.75х составляет 125 мм и не изменяется при вращении кольца трансфокатора — фокус сохраняется на всех положениях увеличения. Это пространство под объективом достаточно для работы руками с инструментом, паяльником, пинцетом, гравером. Дополнительные объективы расширяют диапазон: объектив 0.5х увеличивает рабочее расстояние до 198 мм для крупных объектов или работы с массивным инструментом; объективы 1.5х и 2х сокращают его до 63 мм и 46 мм соответственно — для задач, где важнее увеличение, а не свобода манипуляций. Конструкция фокусировочного механизма предусматривает два положения кронштейна с головкой: верхнее для объективов 0.5х и 0.75х с диапазоном перемещения 70–175 мм, нижнее для объективов 1.5х и 2х с диапазоном 20–125 мм.

Диапазон увеличения

В базовой комплектации с объективом 0.75х и окулярами PL 10х/25 диапазон увеличения составляет от 5.2х до 33.7х — плавно, без ступеней, за счет трансфокатора с коэффициентом 6.4х. Этот диапазон покрывает задачи промышленного контроля, монтажа и инспекции: на минимальном увеличении видно крупные участки платы или всё изделие целиком, на максимальном — детали паяных контактов или структура поверхности. Дополнительные объективы и окуляры расширяют возможности до диапазона от 3.5х до 180х, изменяя одновременно и рабочее расстояние, и размер поля зрения. Для большинства промышленных задач базовый диапазон 5.2х–33.7х достаточен, а расширенная оптика нужна для специфических случаев — обзора крупных объектов на малом увеличении или детального изучения микроструктур на высоком.

Конструкция и технологии

Кольцевой осветитель — ключевая особенность модели. 144 светодиода разделены на 16 зон, распределенных по кольцу вокруг оптической оси объектива. Вы выбираете одну из 16 зон — и свет падает на объект с конкретного направления, устраняя тень со стороны инструмента или рук. При пайке свет направлен с противоположной от паяльника стороны, рабочая зона освещена без помех. При инспекции дефектов смена направления света выявляет неровности поверхности, которые не видны при фронтальном освещении. Яркость регулируется плавно от 0 до 100%, память осветителя сохраняет последнюю установку зоны и яркости после выключения. Осветитель крепится к корпусу трансфокатора магнитным соединением — без винтов, установка и снятие за секунды.

Трансфокатор обеспечивает плавное изменение увеличения в 6.4 раза с сохранением точной фокусировки — вы меняете масштаб наблюдения, не отрываясь от работы и не теряя резкости. Параллельная оптическая схема и окуляры с исправленной кривизной поля (plan) создают геометрически корректное изображение по всему полю зрения — без бочкообразных искажений и падения резкости на периферии. Это необходимо для измерений и контроля размеров структур.

Тринокулярная насадка имеет конструкцию с анатомической адаптацией. Окулярные тубусы установлены на сбалансированном шарнире и наклоняются без усилий на любой угол от 0 до 50 градусов. Поворот насадки на 15 градусов влево или вправо позволяет настроить положение для наблюдения под анатомические особенности оператора и снижает нагрузку на шейный отдел позвоночника при длительной работе. Оптическая головка поворачивается на 360 градусов вокруг оси. Межзрачковое расстояние регулируется в пределах 48–75 мм, на каждом окуляре доступна диоптрийная коррекция ±5 диоптрий, левый тубус имеет дополнительную диоптрийную подвижку ±5 диоптрий. Третий порт оснащен адаптером C-mount 0.5х с внутренней фокусировкой для установки камеры — съемка и документирование доступны без отрыва от визуального наблюдения в окуляры.

Механизм фокусировки — зубчато-реечный демпфированный, обеспечивает плавный ход и высокую повторяемость настройки положения фокуса. Рукоятки фокусировки расположены с двух сторон, управление доступно правой или левой рукой в зависимости от компоновки рабочего места.

Кому подойдет

Микромед MC-8 П ориентирован на задачи, где требуется наблюдение с одновременными манипуляциями объектом или инструментом. Контроль качества и инспекция дефектов печатных плат, фотошаблонов, интегральных схем в электронике и микроэлектронике. Монтаж и ремонт электронных узлов — пайка SMD-компонентов, реболлинг чипов, восстановление дорожек. Ювелирное дело — огранка, закрепка камней, гравировка, контроль качества изделий. Материаловедение и промышленный контроль — исследование структуры поверхности, выявление трещин, пор, неоднородностей. Минералогия — изучение образцов горных пород без пробоподготовки. Криминалистика — исследование вещественных доказательств, документов, следов. Научные лаборатории и учебный процесс в технических дисциплинах. Это инструмент для специалистов, которым нужна точность наблюдения, эргономика для продолжительной работы и контроль освещения для устранения теней.

Что важно знать заранее

Микроскоп работает в отраженном свете с объемными непрозрачными объектами. Он не предназначен для наблюдения тонких прозрачных препаратов на предметных стеклах — это не биологический микроскоп проходящего света. Диапазон увеличения 5.2х–33.7х в базовой комплектации и до 180х с дополнительной оптикой достаточен для промышленных задач, но не для наблюдения клеточных структур — это стереомикроскоп для работы с поверхностью, а не для исследования микроорганизмов. Рабочее расстояние 125 мм с базовым объективом 0.75х удобно для манипуляций, но при переходе на увеличивающие объективы 1.5х и 2х оно сокращается до 63 мм и 46 мм — свобода действий уменьшается. Поле зрения с базовыми окулярами составляет от 40.0 мм на минимальном увеличении до 6.2 мм на максимальном — это площадь наблюдения, доступная одновременно. Осветитель работает от сетевого адаптера 12В, автономного питания нет. Масса микроскопа 5.7 кг, габариты 452×380×260 мм — это стационарный инструмент для рабочего места, не для переноски.

Комплектация

• Основание микроскопа, штатив с кронштейном оптической головки и механизмом фокусировки — станина и несущая конструкция с зубчато-реечным демпфированным механизмом для плавной фокусировки, рукоятки с двух сторон
• Оптическая головка с трансфокатором и тринокулярной адаптируемой визуальной насадкой — основной оптический блок с плавным изменением увеличения в 6.4 раза и насадкой с поворотом ±15°, наклоном 0–50°
• Адаптер C-mount 0.5х с фокусировкой — установлен на головке, для подключения камеры с резьбой C-mount, внутренняя фокусировка для точной настройки парфокальности с окулярами
• Объектив 0.75х — установлен на трансфокаторе, обеспечивает рабочее расстояние 125 мм
• Окуляр широкого поля PL 10х/25 с вынесенным зрачком — 2 шт — окуляры с исправленной кривизной поля, число 25 указывает диаметр поля зрения в мм, вынесенный зрачок удобен для работы в очках
• Эластичные наглазники с защитными крышками — 2 шт, защитные колпачки окулярных тубусов — 2 шт — защита оптики и удобство наблюдения
• Кольцевой осветитель с магнитным креплением — 144 светодиода, 16 зон распределения света, плавная регулировка яркости, память настроек
• Сетевой адаптер 12В / 0.5А с кабелем DC — питание осветителя
• Кабель тройной USB 2.0 / 3 х USB Type C — назначение не указано в данных, вероятно сервисное или для подключения дополнительного оборудования
• Винт — 3 шт, ключ шестигранный, пылезащитный чехол — крепежные элементы, инструмент для сборки и защита при хранении

Комплект полностью готов для начала работы. Объектив и окуляры установлены, осветитель подключается за секунды магнитным креплением. Для расширения возможностей потребуются дополнительные объективы и окуляры, для документирования — камера с резьбой C-mount.

Рекомендуемые аксессуары

Дополнительные объективы 0.5х, 1.5х и 2х изменяют одновременно увеличение, рабочее расстояние и поле зрения — объектив 0.5х расширяет рабочее расстояние до 198 мм для крупных объектов или работы с массивным инструментом, объективы 1.5х и 2х повышают увеличение до 67.4х и 90х соответственно в сочетании с базовыми окулярами, сокращая рабочее расстояние до 63 мм и 46 мм. Дополнительные окуляры WF 20х/10, WF 15х/15 и WF 10х/20 позволяют достичь максимального увеличения 180х в комбинации с объективом 2х, изменяя размер поля зрения от 60.0 мм до 0.9 мм в зависимости от конфигурации. Камера с резьбой C-mount и сенсором формата от 1/3″ до 1/2.5″ обеспечивает документирование результатов наблюдения — адаптер 0.5х с внутренней фокусировкой уже входит в комплект. Предметный столик с координатным перемещением полезен для систематического сканирования образцов и точного позиционирования объекта.

Итог

Микромед MC-8 П — специализированный инструмент для задач, где наблюдение и манипуляция объектом происходят одновременно. Плавное изменение увеличения с сохранением фокуса, прямое изображение без искажений, управляемое зонированное освещение для устранения теней и анатомически адаптируемая насадка для длительной работы делают этот микроскоп решением для контроля качества в электронике, ремонтных и монтажных операций, ювелирного дела, материаловедения и промышленной инспекции. Рабочее расстояние 125 мм обеспечивает свободу манипуляций, расширяемая оптическая система адаптирует прибор под конкретные требования задачи.
