Микроскоп стерео МС-1 вар.1A (4х)

Микроскоп стерео МС-1 вар.1A (4х) — базовый стереомикроскоп для работы с объёмными объектами

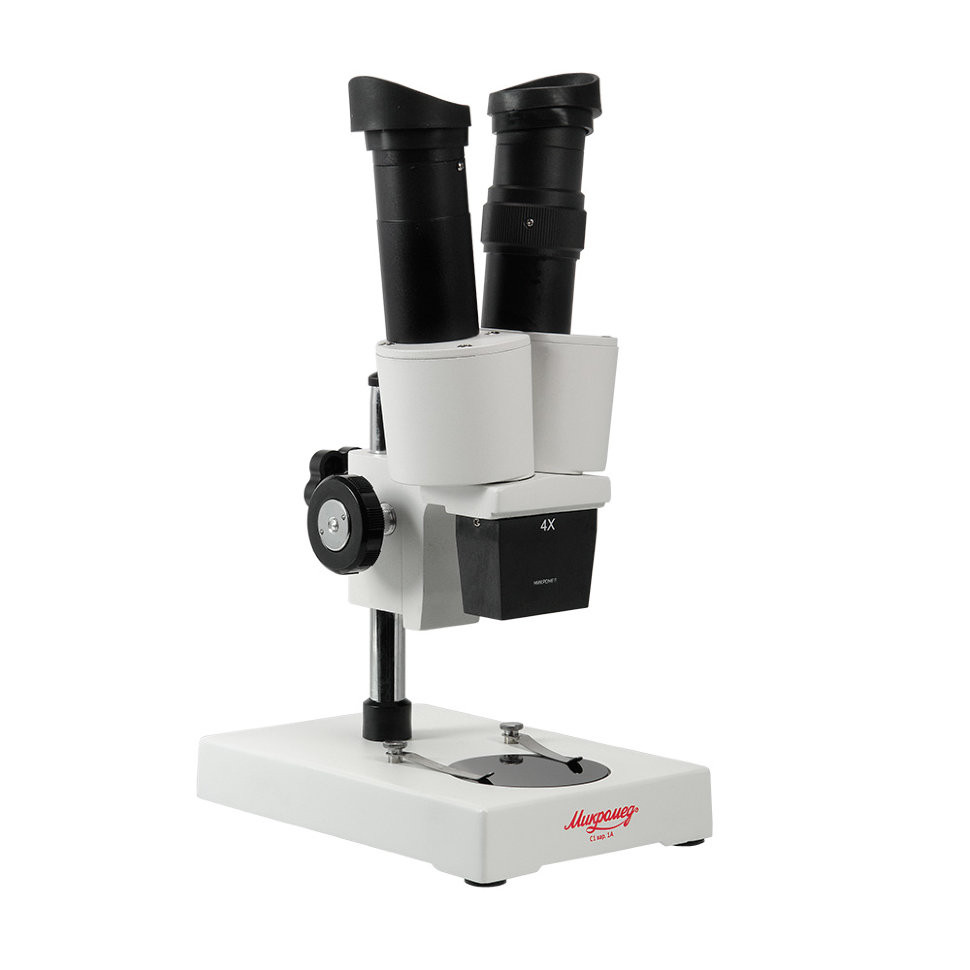

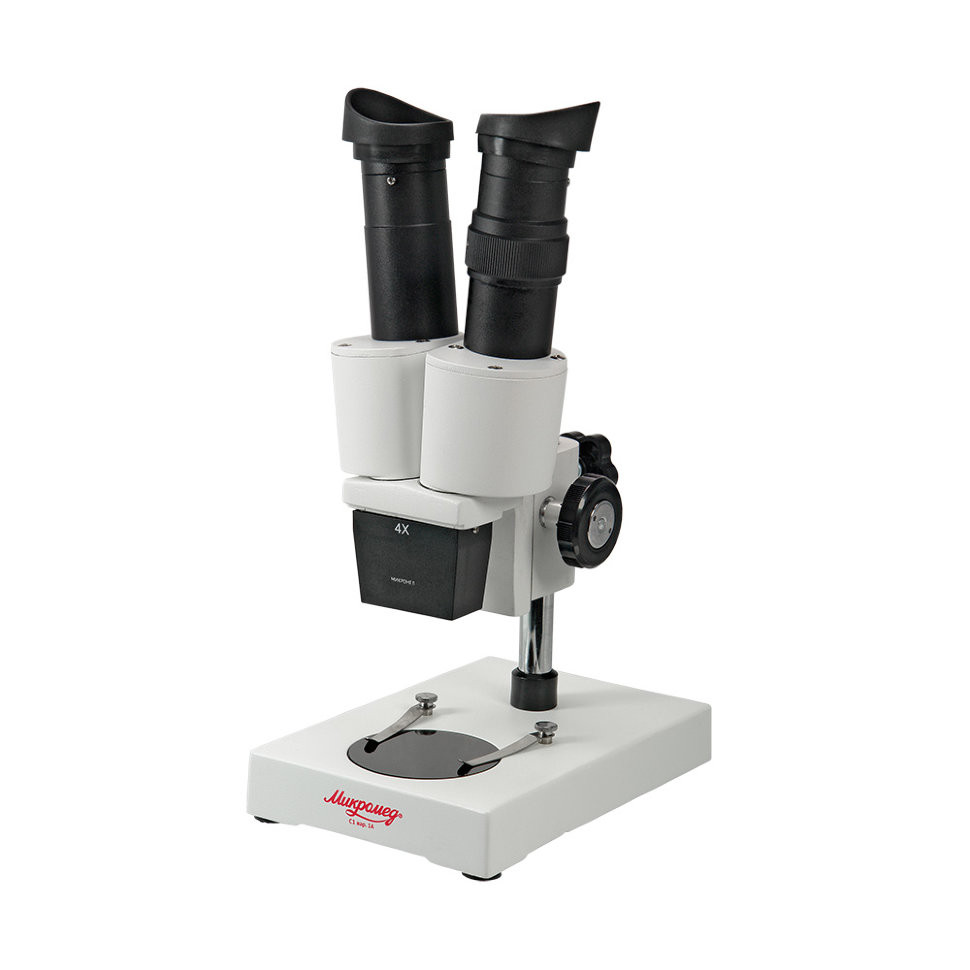

Стереомикроскоп МС-1 вар.1A создаёт объёмное прямое изображение и позволяет наблюдать непрозрачные объекты без специальной подготовки. Построен по оптической схеме Грену с четырёхлинзовым объективом 4х и парой окуляров 10х, что даёт фиксированное увеличение 40х. Бинокулярная насадка обеспечивает стереоэффект — наблюдатель видит глубину и рельеф поверхности, что критично для точных манипуляций руками под микроскопом.

Что можно рассмотреть и сделать

Что можно рассмотреть и сделать

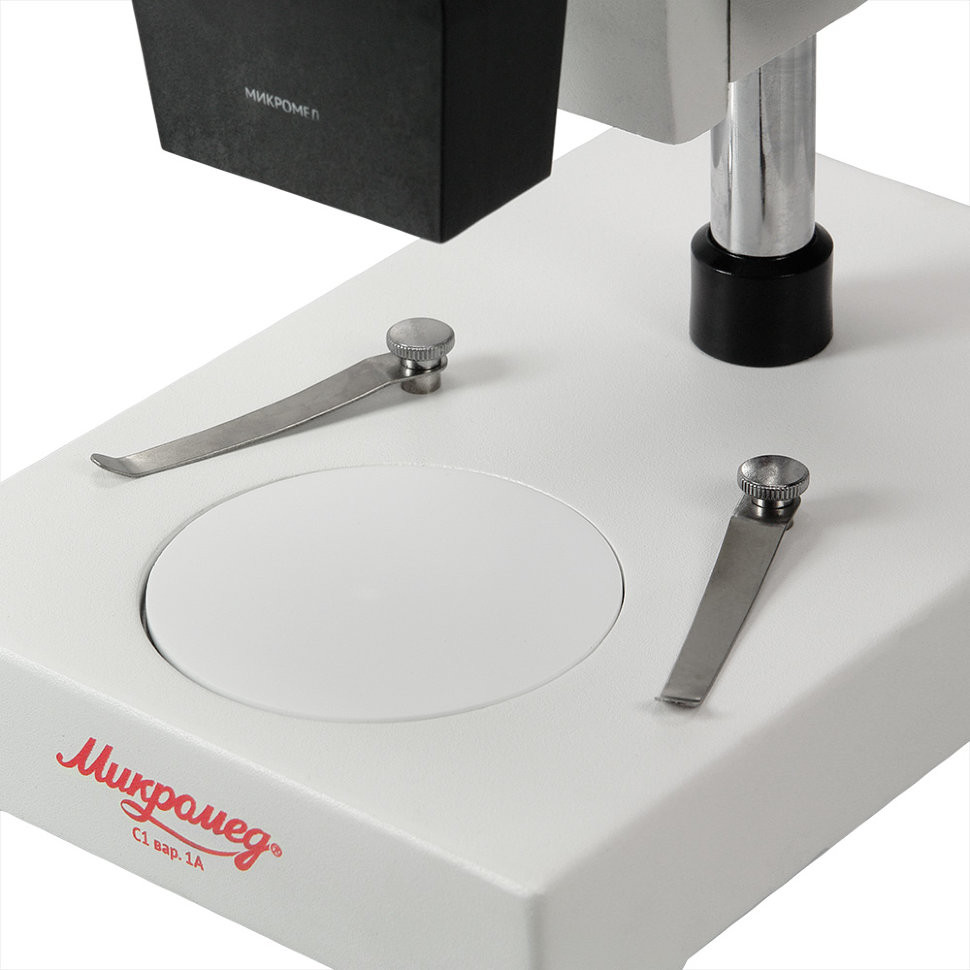

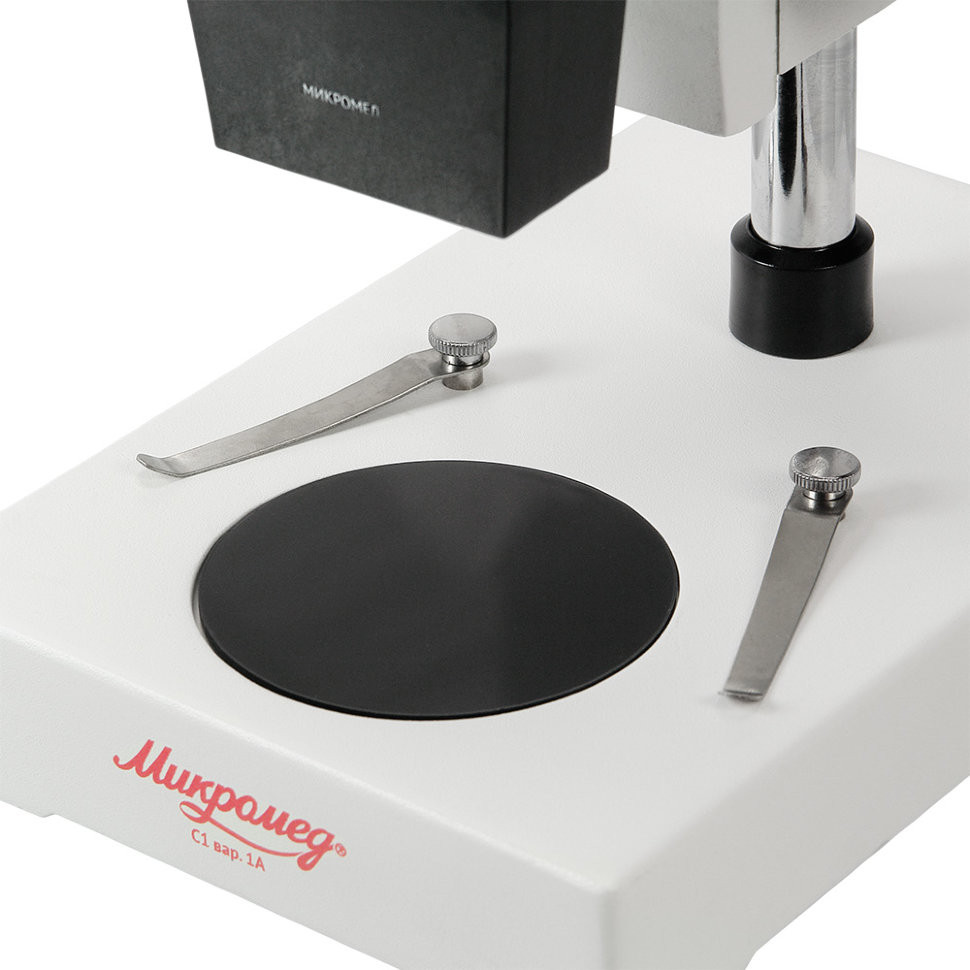

МС-1 вар.1A предназначен для объёмных непрозрачных объектов: паяных соединений и электронных плат, монтажа микроэлектронных компонентов, ювелирных изделий и мелких механизмов при сборке и ремонте, насекомых и минералов, препарирования биологических образцов. Стереоскопическая схема показывает объект таким, как он выглядит в реальности — без переворота и с ощущением глубины. Двустороннее черно-белое основание предметного столика диаметром 60 мм позволяет выбрать контрастный фон для светлых или тёмных объектов.

Рабочее расстояние и удобство работы

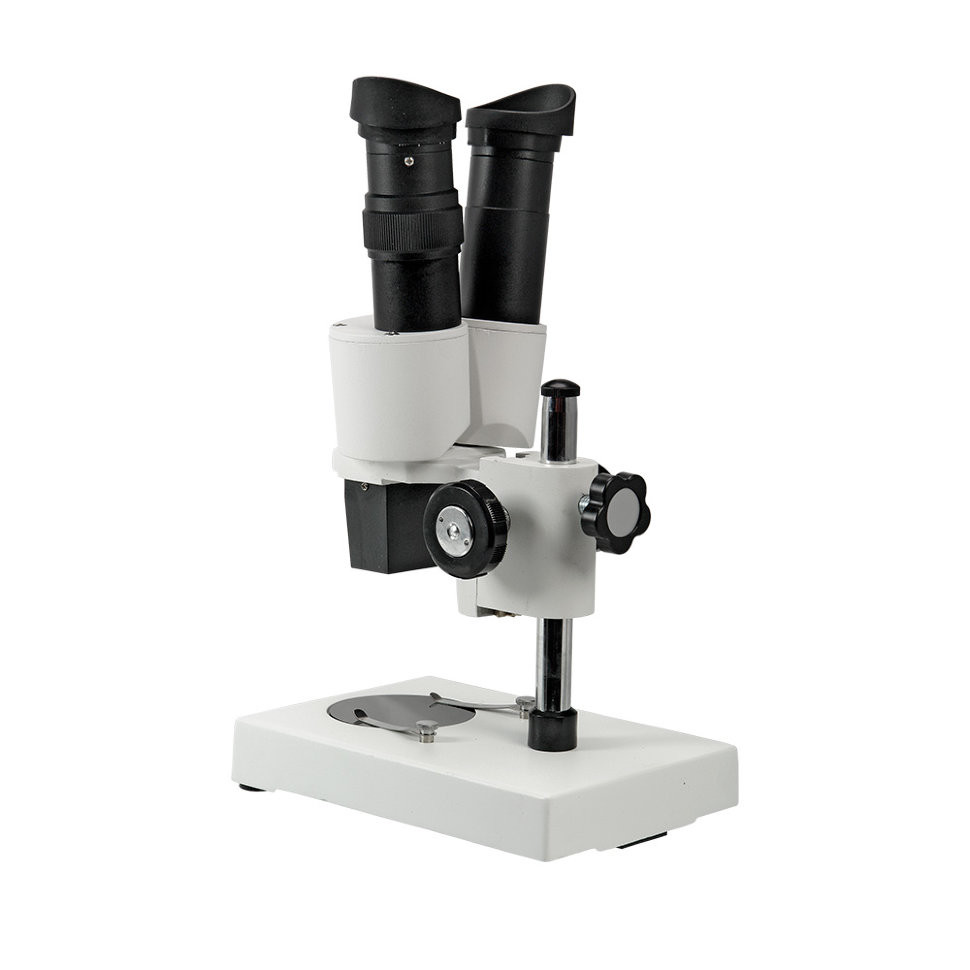

Расстояние от объектива до образца составляет 60 мм. Этого достаточно, чтобы свободно работать руками или инструментом непосредственно под микроскопом — паять, перемещать детали, препарировать образцы. Фокусировка выполняется перемещением оптической головки по вертикали с помощью двустороннего маховика, ход фокусировочного механизма — 40 мм. Зубчато-реечная конструкция обеспечивает плавный ход без самопроизвольного опускания головки. Межзрачковое расстояние регулируется разворотом окулярных тубусов в диапазоне 54–74 мм, левый тубус имеет диоптрийную подвижку ±5 дптр для компенсации разницы зрения.

Диапазон увеличения

Модель имеет фиксированное увеличение 40х — результат произведения кратности объектива 4х на кратность окуляров 10х. Для стереомикроскопов такое увеличение типично и соответствует задачам наблюдения и манипуляций с объектами размером от долей миллиметра до нескольких сантиметров. При необходимости можно установить окуляры 5х, 15х или 20х (приобретаются отдельно) — увеличение составит 20х, 60х или 80х соответственно. Револьверное устройство с поворотом на 180° позволяет быстро менять рабочее положение объектива.

Конструкция и технологии

Основание микроскопа и корпус бинокулярной насадки изготовлены методом литья под давлением из алюминиевого сплава, штатив — из хромированной стали. Металлическая конструкция исключает люфты, обеспечивает стабильность настроек и долговечность. Масса прибора — до 2,5 кг, габариты — 180×120×330 мм.

Оптика выполнена по схеме Грену — классическому решению для стереомикроскопов начального и среднего уровня. Четырёхлинзовый объектив 4х имеет исправленные аберрации и просветляющее покрытие, что повышает контраст и резкость изображения. Посадочный диаметр окулярных тубусов — 30,5 мм. Для установки цифровой камеры с посадочным диаметром 23,2 мм потребуется переходное кольцо.

Микроскоп работает в отражённом свете — объект освещается сверху внешним источником. Встроенной подсветки нет, можно использовать естественное освещение, настольную лампу или специализированный осветитель.

Кому подойдет

МС-1 вар.1A подходит для учебных задач, любительской микроскопии и начального профессионального применения. Студенты биологических специальностей могут использовать его для препарирования и сортировки образцов, изучения морфологии насекомых и растений. В техническом направлении микроскоп пригодится для пайки, контроля качества монтажа электронных компонентов, ремонта мелкой техники. Ювелиры начального уровня, часовщики, сборщики миниатюрных механизмов оценят сочетание стереоэффекта и рабочего расстояния, достаточного для манипуляций инструментом.

Фиксированное увеличение упрощает освоение прибора, но ограничивает гибкость работы — нельзя плавно изменить кратность под конкретную задачу без замены окуляров. Для задач, требующих частого переключения между разными увеличениями, стоит рассмотреть стереомикроскопы с панкратической (зум) системой.

Что важно знать заранее

Микроскоп не имеет встроенного освещения. Потребуется внешний источник света — настольная лампа или специализированный осветитель с гибким световодом. Направление и интенсивность света влияют на видимость рельефа и контраст деталей.

Посадочный диаметр окулярных тубусов 30,5 мм. Большинство современных цифровых камер для микроскопов имеют посадочный диаметр 23,2 мм, для их установки понадобится переходное кольцо. Камера устанавливается вместо одного из окуляров, рекомендуется использовать левый тубус с диоптрийной подвижкой для синхронизации фокуса визуального и цифрового канала.

Увеличение 40х оптимально для объектов размером от 0,5 мм и крупнее. Для наблюдения более мелких деталей потребуются дополнительные окуляры большей кратности.

Комплектация

• Штатив в сборе — основание с колонкой, бинокулярная насадка, объектив 4х, предметный столик диаметром 60 мм с зажимами и двусторонней черно-белой поверхностью.
• Окуляры 10х — 2 шт., установлены в тубусы.
• Резиновые наглазники — 2 шт., повышают комфорт длительного наблюдения.
• Руководство по эксплуатации и гарантийный талон.

Комплект содержит всё необходимое для начала работы, кроме внешнего источника света. Для расширения возможностей стоит рассмотреть покупку осветителя и дополнительных окуляров.

Рекомендуемые аксессуары

Осветитель с гибким световодом — обеспечивает направленное освещение объекта, регулировку яркости и угла падения света. Окуляры 5х, 15х, 20х — расширяют диапазон увеличений до 20х, 60х, 80х. Цифровая камера с посадочным диаметром 23,2 мм и переходное кольцо 23,2/30,5 мм — для фото- и видеофиксации, вывода изображения на монитор.

Итог

Микроскоп стерео МС-1 вар.1A — надёжный инструмент начального и среднего уровня для наблюдения объёмных объектов. Металлическая конструкция, просветлённая оптика схемы Грену, рабочее расстояние 60 мм и стереоскопическое изображение делают его удобным для учебных задач, любительских исследований и несложных профессиональных работ. Отсутствие встроенного освещения и фиксированное увеличение — сознательное упрощение конструкции, снижающее стоимость без потери базовой функциональности.
