Микроскоп биологический Микромед 3 (вариант РН) тринокулярный

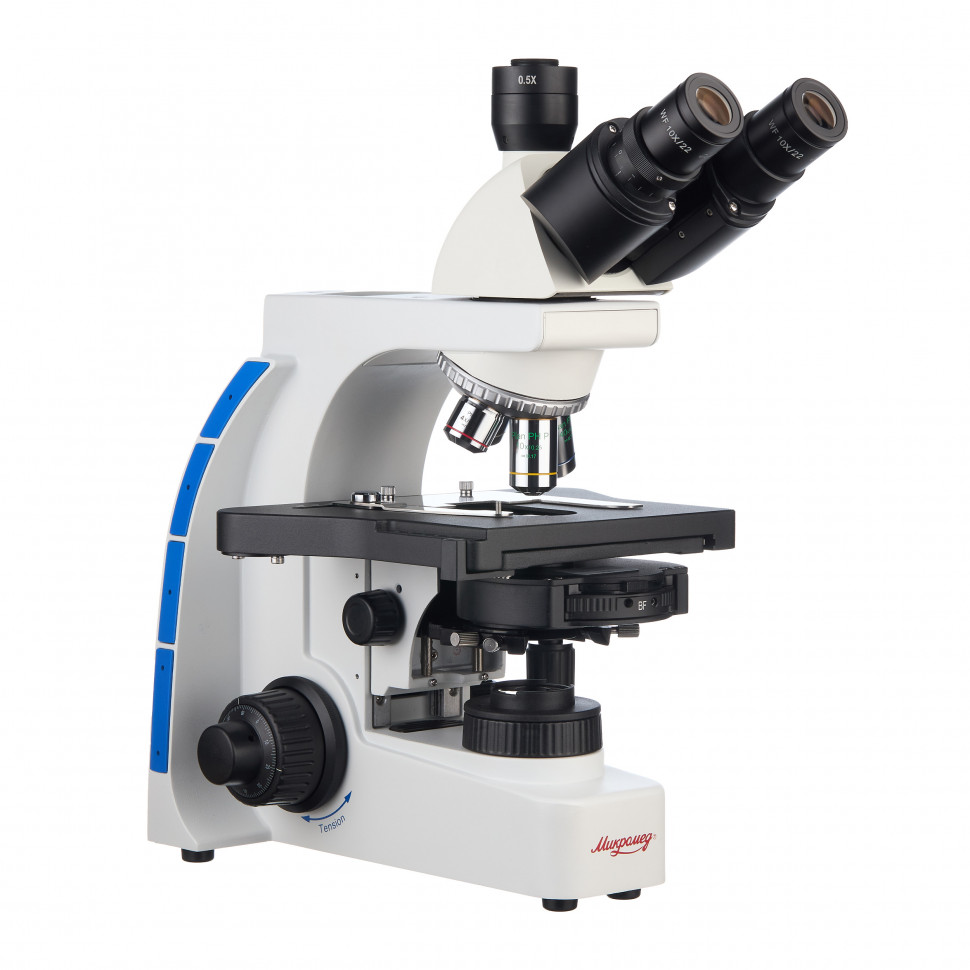

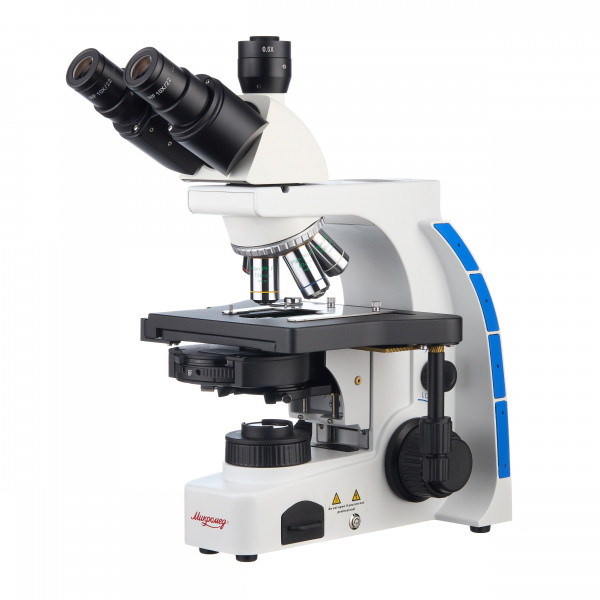

Микромед 3 (вариант PH) — лабораторный микроскоп с фазовым контрастом и модульной оптикой

Микромед 3 (вариант PH) — прямой биологический микроскоп для исследований методом фазового контраста в проходящем свете. Оптическая система скорректирована на бесконечность, освещение построено по схеме Кёлера. Тринокулярная насадка с делением светового потока 50/50 позволяет одновременно вести визуальное наблюдение и цифровую фиксацию. В комплект входят четыре планахромата для позитивного фазового контраста, фазово-контрастное устройство с турелью и вспомогательный микроскоп для точной настройки. Модульная конструкция допускает расширение возможностей дополнительными конденсорами и объективами для работы в темном и светлом поле, простой поляризации.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Фазовый контраст преобразует различия в оптической плотности неокрашенных прозрачных объектов в различия яркости, делая видимыми структуры, невидимые в обычном светлом поле. Это позволяет наблюдать живые клетки без фиксации и окрашивания: клеточные мембраны, органеллы, митотические фигуры, подвижные микроорганизмы в нативном состоянии. В клинической практике метод применяется для подсчета форменных элементов крови — тромбоцитов, эритроцитов в моче, выявления кристаллов и клеточных элементов в биологических жидкостях. В микробиологии фазовый контраст незаменим для наблюдения живых бактерий, дрожжей, простейших без предварительной пробоподготовки, сохраняя их естественную морфологию и подвижность.

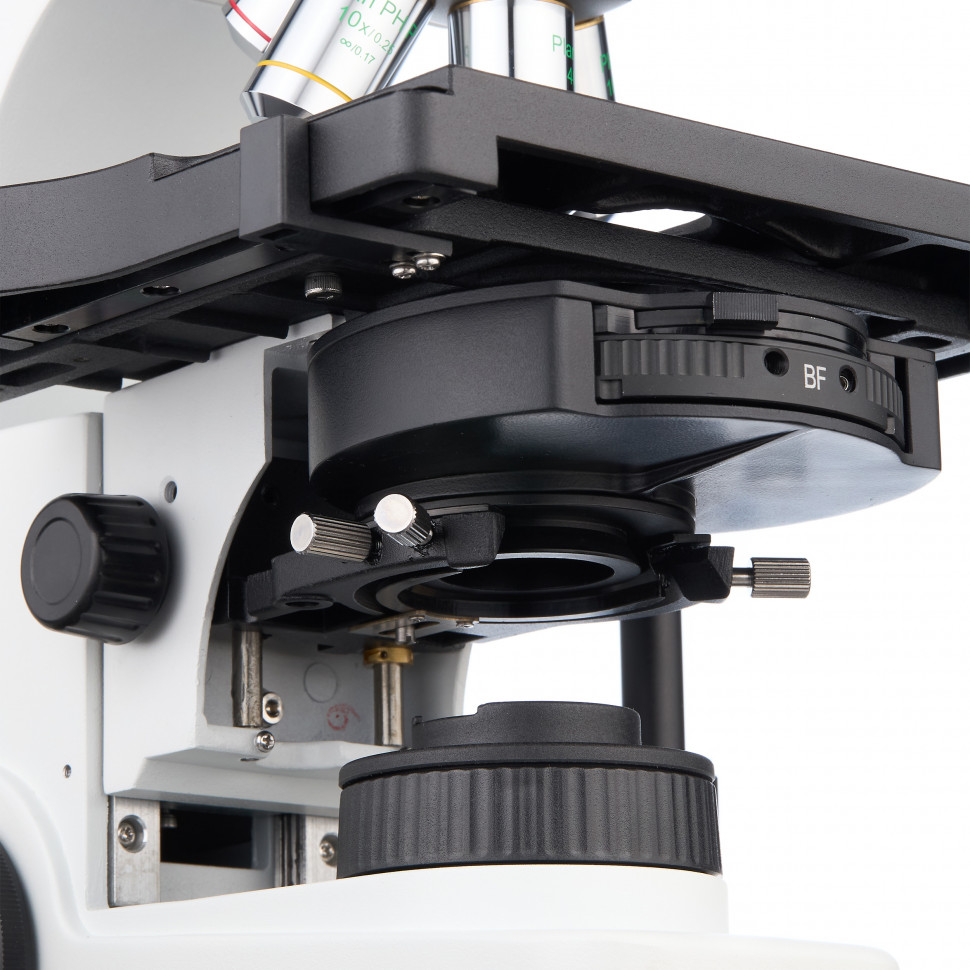

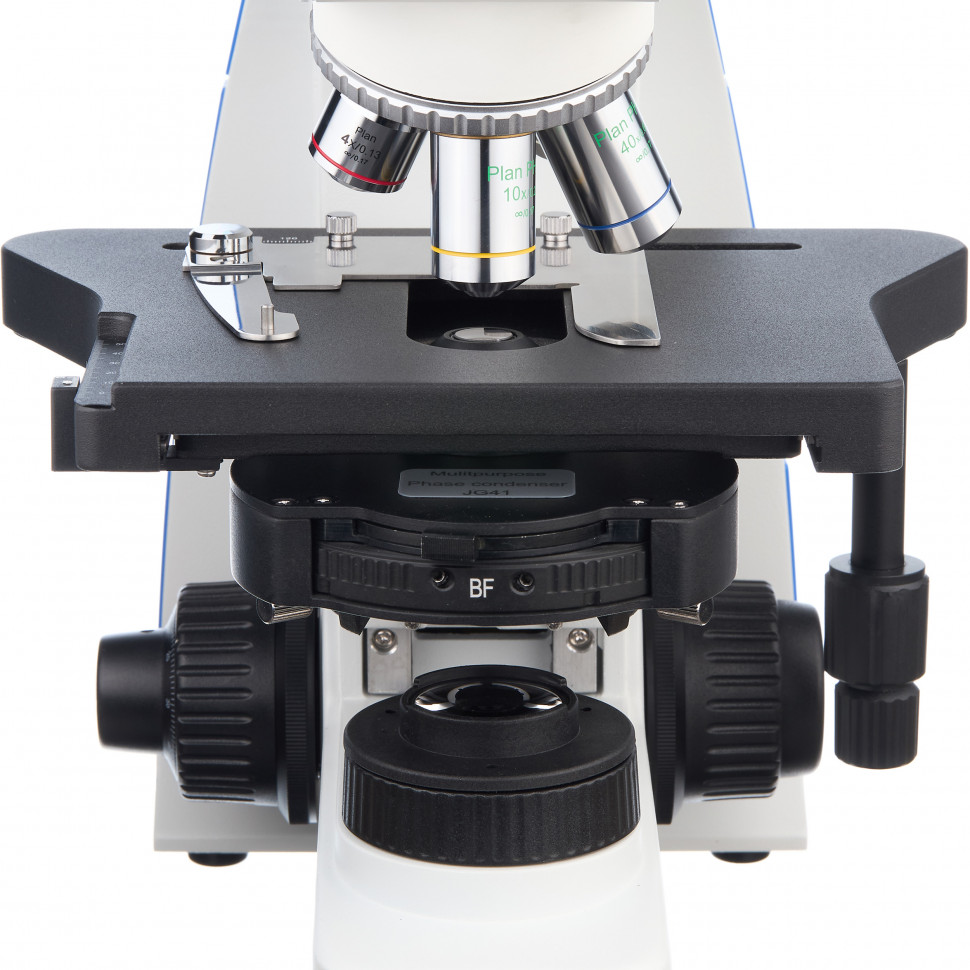

Фазово-контрастное устройство оснащено поворотной турелью с встроенными кольцевыми диафрагмами для объективов 10x, 20x, 40x и 100x. Турель также содержит кольцо для темного поля и свободное отверстие для светлого поля, что позволяет переключаться между методами контрастирования в пределах одного препарата. Центрировочные винты устройства и вспомогательный микроскоп из комплекта обеспечивают точное совмещение фазовых колец объектива и конденсора — обязательное условие качественного изображения в фазовом контрасте.

Точность и повторяемость

Механический двухкоординатный предметный столик размером 185×177 мм оснащен шкалами с нониусами по осям X и Y. Диапазон перемещения препарата составляет 75×50 мм, что позволяет работать с крупными образцами и систематически сканировать препарат. Шкалы с нониусами дают возможность фиксировать координаты интересующих участков и возвращаться к ним для повторного наблюдения или документирования, что критично при количественных исследованиях и динамическом наблюдении за одними и теми же клетками.

Оптическая схема, скорректированная на бесконечность, обеспечивает стабильность увеличения и фокусировки при смене объективов на револьверном устройстве. Парфокальность объективов высотой 45 мм позволяет переходить между увеличениями с минимальной дофокусировкой. Тонкая фокусировка с ценой деления 1 мкм и диапазоном грубой наводки 12 мм дает необходимую точность при работе с тонкими оптическими срезами и высокоапертурными объективами. Коаксиальная конструкция механизма с регулятором усилия хода и блокировкой предотвращает самопроизвольное смещение фокуса.

Область применения

Микроскоп предназначен для лабораторных исследований в медицине, микробиологии, цитологии, гематологии, экологическом мониторе. Типичные задачи: клинический анализ крови и биологических жидкостей, исследование культур клеток и микроорганизмов, морфологический анализ неокрашенных препаратов, наблюдение за динамикой клеточных процессов. Модульная конструкция и оптика, корригированная на бесконечность, позволяют встраивать дополнительные оптические элементы — поляризаторы, компенсаторы, специализированные конденсоры — без потери качества изображения, что расширяет методический арсенал лаборатории.

Конструкция и технологии

Оптическая система построена по схеме бесконечности: объективы формируют параллельный пучок лучей, который фокусируется тубусной линзой. Это дает возможность размещать между объективом и тубусной линзой дополнительные оптические модули — фазовые кольца, поляризаторы, интерференционные фильтры — без внесения аберраций и изменения рабочего отрезка. Планахроматы с числовой апертурой от 0.30 до 1.25 исправлены по кривизне поля и сферической аберрации, обеспечивая резкое плоское изображение по всему полю зрения. Хроматическая коррекция выполнена для двух длин волн. Многослойное антирефлексное покрытие всей оптики снижает паразитные отражения, повышая контраст. Антигрибковое покрытие объективов защищает оптику при работе с биологическими образцами в условиях повышенной влажности.

Осветительная система Кёлера состоит из коллектора с регулируемой полевой ирисовой диафрагмой и конденсора с апертурной диафрагмой, встроенного в фазово-контрастное устройство. Схема Кёлера обеспечивает равномерное освещение поля зрения, высокий контраст и полное использование числовой апертуры объективов. Конденсор имеет диапазон перемещения по высоте 19 мм и установлен в кронштейн с центрировочными винтами. Конструкция кронштейна допускает замену фазово-контрастного устройства на другие конденсоры — светлого поля Аббе с апертурой до 1.25 (иммерсионный) или темного поля.

Микроскоп комплектуется двумя независимыми сменными источниками света в отдельных блоках: светодиодом 5 Вт с цветовой температурой 4500–5000 K и галогенной лампой 30 Вт/12 В. Светодиод обеспечивает стабильный белый свет, близкий к дневному, с длительным сроком службы и низким тепловыделением. Галогенная лампа дает непрерывный спектр, что может быть предпочтительно при работе со светофильтрами и некоторых исследовательских задачах. Смена источника производится заменой блока в основании штатива. Яркость регулируется плавно, текущее значение отображается светодиодной линейкой «Менеджер света» на штативе с шагом 20 %.

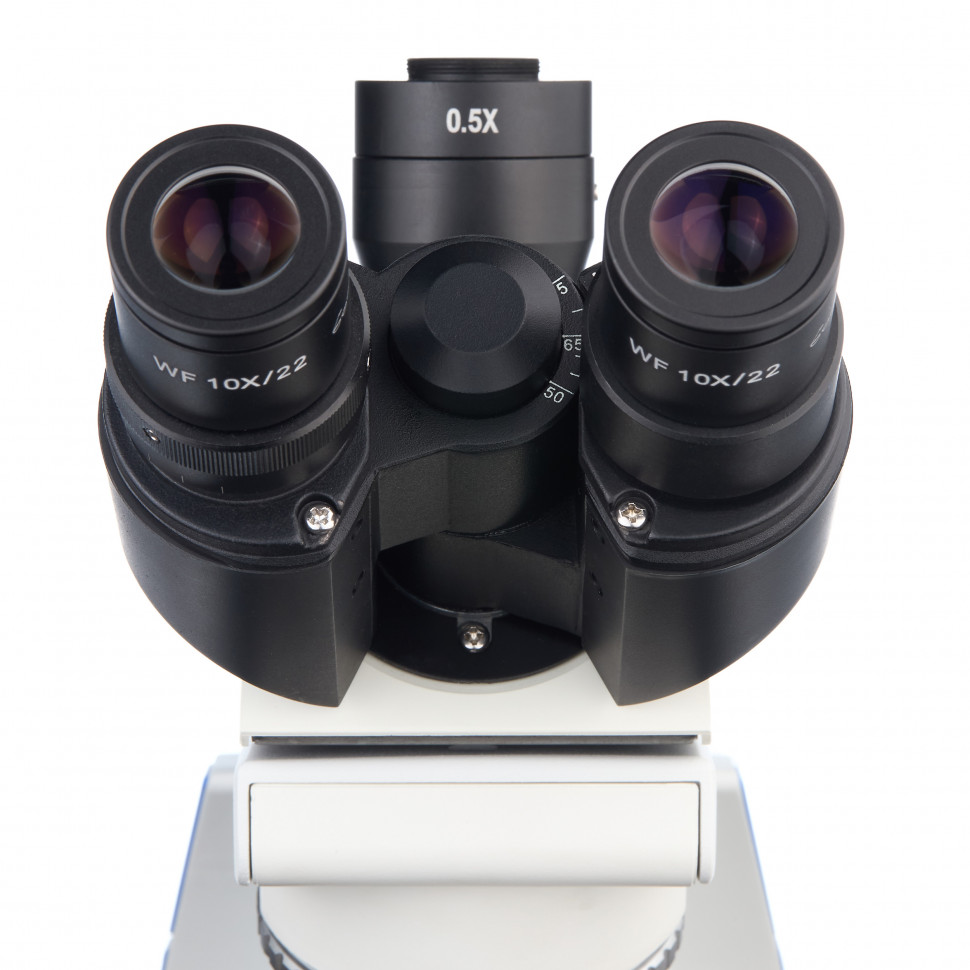

Тринокулярная насадка ICO Infinitive с наклоном окулярных тубусов 30° поворачивается на 360° вокруг вертикальной оси. Светоделитель направляет 50 % светового потока в визуальные тубусы и 50 % в вертикальный канал для камеры, что позволяет одновременно наблюдать препарат в окуляры и вести цифровую съемку без переключения. Левый окулярный тубус оснащен диоптрийной коррекцией ±5 диоптрий. Межзрачковое расстояние регулируется от 50 до 75 мм разворотом окулярных тубусов по схеме Зидентопфа без изменения фокусировки. Вертикальный канал имеет резьбовое крепление C-Mount. В комплект входит адаптер 0.5x для согласования поля зрения с сенсорами размером 1/2.5"–1/3".

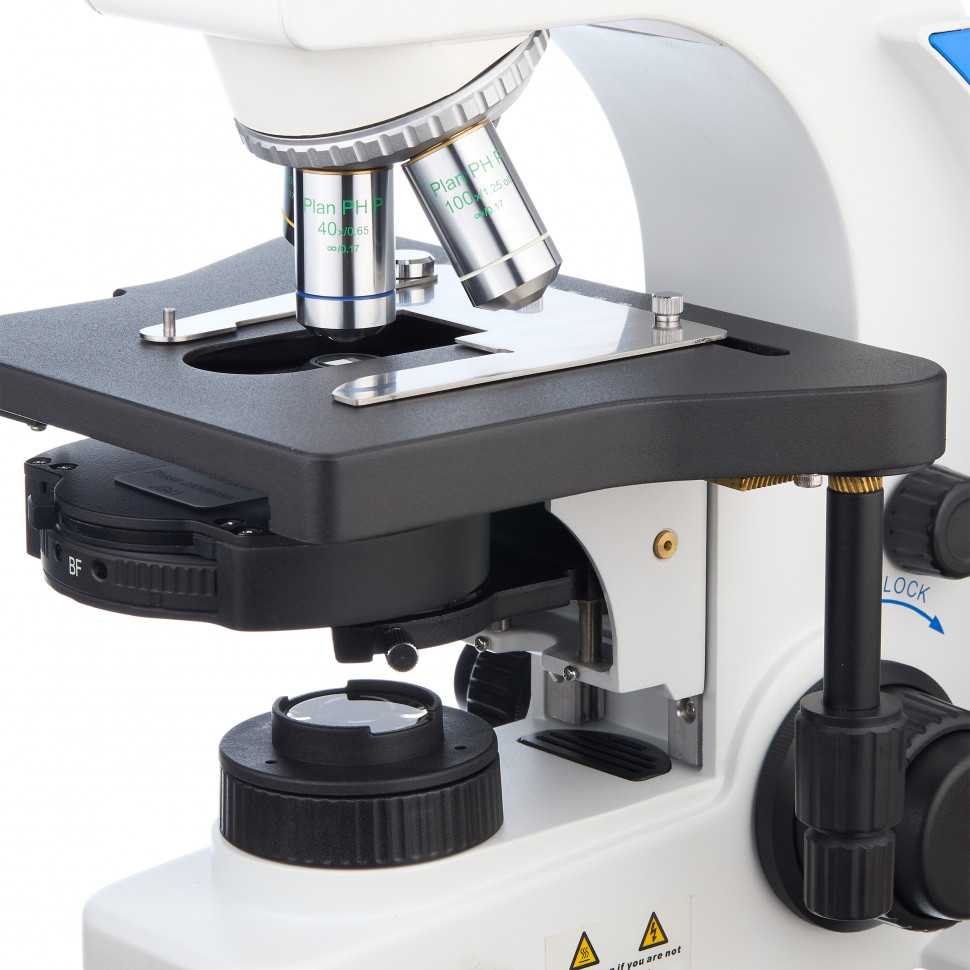

Револьверное устройство на пять позиций повернуто «от наблюдателя», объективы с числовой апертурой до 1.25 рассчитаны на толщину покровного стекла 0.17 мм и установлены по стандарту DIN с парфокальной высотой 45 мм. Металлический штатив с коаксиальными рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой обеспечивает стабильность конструкции. Покрытие основания и штатива обладает антистатическими и антигрибковыми свойствами.

Кому подойдет

Микроскоп ориентирован на лаборатории, где требуется метод фазового контраста для рутинных и исследовательских задач: клинические лаборатории при подсчете клеточных элементов, микробиологические лаборатории для работы с живыми культурами, исследовательские группы в цитологии и клеточной биологии. Координатный столик с нониусами и точная фокусировка востребованы при количественных исследованиях и документировании. Тринокулярная насадка с делением 50/50 удобна для одновременной визуальной работы и фиксации изображений без прерывания наблюдения. Модульность конструкции делает микроскоп подходящим для учебных учреждений с серьезной программой по микроскопии, где требуется демонстрация различных методов контрастирования и возможность последующего расширения оснащения.

Что важно знать заранее

Фазовый контраст требует точной центрировки фазовых колец конденсора и объектива с помощью вспомогательного микроскопа, входящего в комплект. Настройка выполняется для каждого объектива отдельно и необходима при первом запуске, после замены объектива или конденсора. Метод чувствителен к толщине препарата: оптимальные результаты достигаются на тонких препаратах толщиной не более 10–15 мкм. Слишком толстые образцы дают ореолы и снижение контраста.

Иммерсионный объектив 100x/1.25 oil требует нанесения иммерсионного масла между фронтальной линзой объектива и покровным стеклом препарата. После работы масло необходимо удалять специальными средствами (орто-ксилол или рекомендованные производителем растворители), чтобы предотвратить повреждение просветляющих покрытий. Микроскоп работает с препаратами на предметных стеклах с покровными стеклами толщиной 0.17 мм — отклонение от этого стандарта вносит сферическую аберрацию и ухудшает изображение при работе с высокоапертурными объективами.

Камера в базовую комплектацию не входит. Для цифровой фиксации потребуется приобретение видеоокуляра с креплением C-Mount. Адаптер 0.5x из комплекта согласует поле зрения с большинством камер, но для сенсоров других размеров могут потребоваться адаптеры с другими коэффициентами (0.25x, 0.65x, 1x). Источники света поставляются в сменных блоках, смена производится вручную в зависимости от задачи.

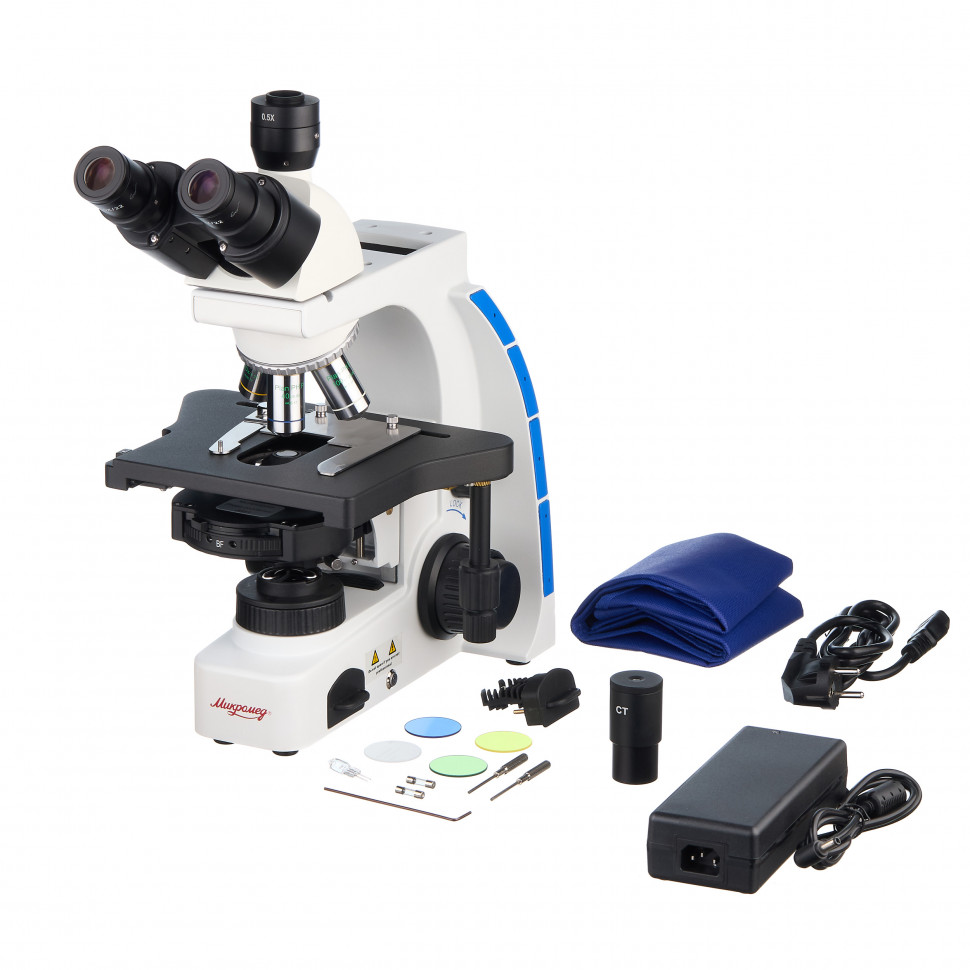

Комплектация

• Штатив со встроенным осветителем, револьвером на 5 позиций, механизмом коаксиальной фокусировки, системой индикации яркости «Менеджер света»
• Насадка тринокулярная ICO Infinitive — поворотная на 360°, наклон окулярных тубусов 30°, светоделение 50/50, диоптрийная коррекция левого тубуса ±5 диоптрий, межзрачковое расстояние 50–75 мм
• Фазово-контрастное устройство с конденсором, поворотной турелью с фазовыми кольцами для объективов 10x, 20x, 40x, 100x, кольцом темного поля, свободным отверстием для светлого поля, центрировочными винтами
• Объективы планахроматы для позитивного фазового контраста — Plan PH 10x/0.30, Plan PH 20x/0.45, Plan PH 40x/0.70, Plan PH 100x/1.25 oil, все рассчитаны на бесконечность, толщину покровного стекла 0.17 мм, с антигрибковым покрытием
• Вспомогательный микроскоп (центрирующий окуляр) для точной настройки фазовых колец
• Окуляры WF 10x/22 мм с удаленным выходным зрачком — 2 шт, резиновые наглазники
• Адаптер C-Mount 0.5x для установки видеоокуляра
• Предметный столик механический двухкоординатный 185×177 мм, диапазон перемещения 75×50 мм, шкалы с нониусами по осям X и Y, съемный препаратодержатель
• Набор светофильтров — голубой, зеленый, желтый, матовый, диаметр 38 мм
• Флакон иммерсионного масла
• Светодиод 5 Вт (4500–5000 K) в сменном блоке
• Галогенная лампа 30 Вт/12 В (цоколь G4) в сменном блоке, запасная лампа
• Адаптер сетевой 12 В/30 Вт, пылезащитный чехол, шестигранный ключ 2 мм, руководство по эксплуатации

Комплект содержит все необходимое для начала работы методом фазового контраста, включая настроечный инструмент и иммерсионное масло. Камера для цифровой фиксации приобретается отдельно.

Рекомендуемые аксессуары

Видеоокуляр с креплением C-Mount — для фото- и видеофиксации наблюдений через вертикальный канал тринокулярной насадки. Выбор камеры зависит от разрешения и скорости записи, требуемых задачей. Адаптеры C-Mount с коэффициентами 0.25x, 0.65x или 1x потребуются, если размер сенсора камеры отличается от 1/2.5"–1/3". Орто-ксилол — для очистки иммерсионного объектива после работы. Предметные стекла (26×77 мм) и покровные стекла (18×18 мм, толщина 0.17 мм) — расходный материал для приготовления препаратов. Микрометрический калибровочный слайд с ценой деления 0.01 мм — для калибровки измерений при морфометрии. Окуляр WF 10x/22 мм со шкалой — для линейных измерений непосредственно в поле зрения. Конденсор Аббе с апертурой 0.90/1.25 oil и конденсоры темного поля — для расширения методического арсенала. Комплект поляризатора и анализатора — для простой поляризации при исследовании анизотропных структур. Объективы планахроматы для светлого поля (4x, 10x, 20x, 40x, 60x, 100x oil) — если требуется работа без фазового контраста.

Итог

Микромед 3 (вариант PH) — специализированный инструмент для лабораторий, где фазовый контраст является основным методом работы с неокрашенными живыми объектами. Модульная конструкция с оптикой, корригированной на бесконечность, и осветительной системой Кёлера обеспечивает качество изображения на уровне исследовательского оборудования. Координатный столик с нониусами, точная фокусировка и тринокулярная насадка с одновременным делением светового потока делают микроскоп пригодным для количественных исследований и документирования. Возможность расширения методов контрастирования дополнительными конденсорами и объективами позволяет адаптировать прибор под изменяющиеся задачи лаборатории.
