Апохромат триплет TS-Optics PHOTOLINE 115 mm f/7 Triplet Apo - 2.5" RAP focuser

Апохромат TS-Optics PhotoLine 115 mm f/7 Triplet Apo 2,5″ RAP — триплет на ED-стекле Ohara для астрофото и планет

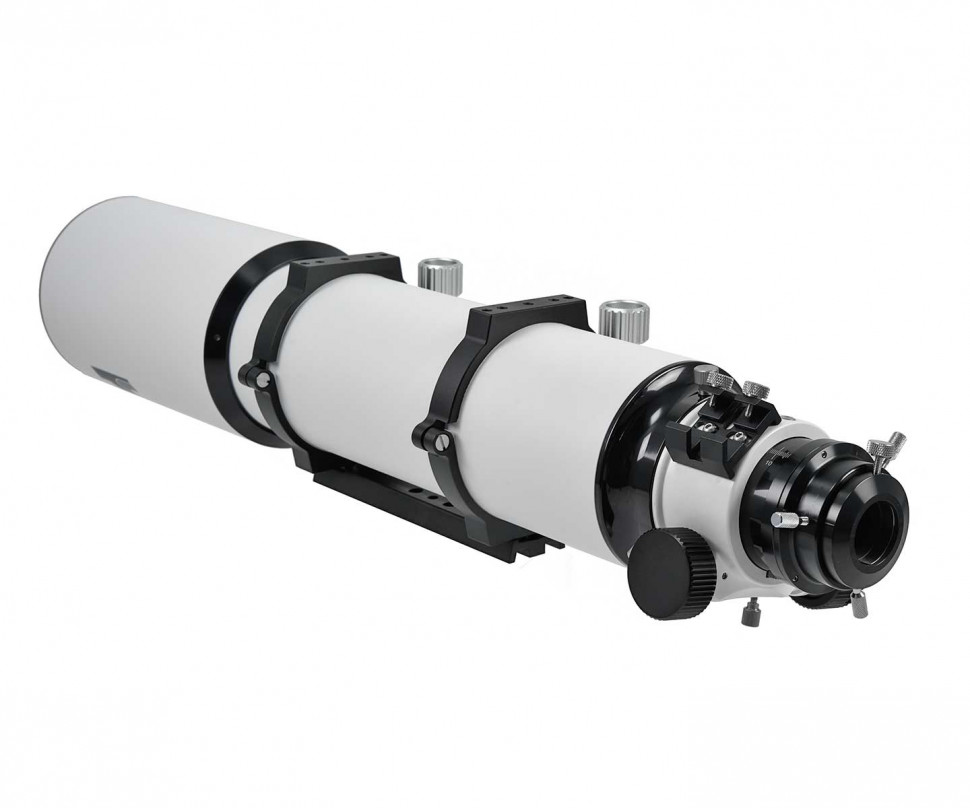

Это оптическая труба (OTA) без монтировки: трехлинзовый EDT-апохромат с фокусным расстоянием 800 мм и относительным отверстием f/7. Комбинация ED-стекла Ohara с лантановым элементом и 2,5-дюймовый реечный фокусер говорят о назначении прямо: труба рассчитана в первую очередь на съемку с камерой и на визуальные наблюдения, где важен контраст без цветных ореолов.

Что можно увидеть или получить на практике

Луна

Апертура 115 мм в спокойную ночь дает разрешение около 1 угловой секунды — это примерно 1,9 км на лунной поверхности. Практически это уже не «видны кратеры», а уровень, где у терминатора читается террасная структура внутренних валов Коперника и распадается на отдельные вершины его центральная горка; борозды Гигина и Ариадея выглядят непрерывными тонкими линиями, а не подозрением на деталь; Прямая Стена показывает собственную тень с неровным краем; купола в районе Гортензия различимы как низкие вздутия с крошечными вершинными кратерами. Мелкие кратеры на дне Платона (крупнейшие около 2 км) остаются на самом пределе — их видно только при спокойной атмосфере и увеличении около 200 крат (окуляр 4 мм на этой трубе). Выше примерно 230 крат картинка уже теряет резкость: это предел самой апертуры, а не окуляра.

Планеты

Триплет здесь работает не на «яркость», а на чистоту края: у лунного и планетного лимба нет фиолетовой каймы, поэтому мелкие детали не размываются паразитным цветом. На Юпитере при 150-200 кратах доступна внутренняя структура поясов — фестоны и темные заливы по южной кромке Северного экваториального пояса, разделение пояса на два компонента, Большое Красное Пятно как овал с более темной окантовкой и углублением в поясе; тени галилеевых спутников при прохождениях выглядят четкими точками, а Ганимед и Каллисто на лучших ночах — крошечными дисками, а не звездочками. У Сатурна деление Кассини прослеживается по всей открытой части кольца, видна тень шара на кольцах, слабая полосчатость диска и более темная приполярная область, а из спутников уверенно набирается четыре-пять. Марс вблизи противостояния показывает Большой Сирт, кромку полярной шапки, светлую Элладу и крупные пылевые события; Уран и Нептун остаются мелкими дисками без деталей.

Объекты дальнего космоса

Проницающая способность около 12,9 звездной величины — под темным небом это доступ к нескольким сотням галактик каталога NGC. Важнее то, как объект выглядит: внешний ореол M13 распадается на отдельные звезды, ядро M15 становится зернистым, у M57 видно темное «окно» внутри кольца, M27 отчетливо двухлопастная, у M51 при хорошей прозрачности угадывается закрутка рукава и мост к спутнику. Фокусное расстояние 800 мм на малых увеличениях дает поле, в которое M81 и M82 попадают вместе. Галактики при этом остаются серыми — цвет появляется только на снимках. Для съемки f/7 при 800 мм — рабочий компромисс: выдержки длиннее, чем у быстрых астрографов, зато масштаб достаточен для небольших галактик и планетарных туманностей, а точечные звезды во всех каналах не требуют борьбы с синими ореолами при обработке.

Атмосфера и засветка

115 мм — апертура, на которой атмосфера и оптика примерно равны по вкладу: в спокойные ночи труба работает на своем дифракционном пределе, при дрожании изображения планетная детализация падает независимо от качества стекла. Городская засветка почти не мешает Луне, планетам и двойным звездам, но срезает контраст слабых туманностей и галактик; фильтр на эмиссионные туманности часть потерь возвращает, на галактики — нет. Три линзы остывают дольше двухлинзовой схемы: на вынос под открытое небо стоит закладывать около получаса, иначе тепловые потоки внутри объектива смазывают высокие увеличения.

Конструкция и технологии

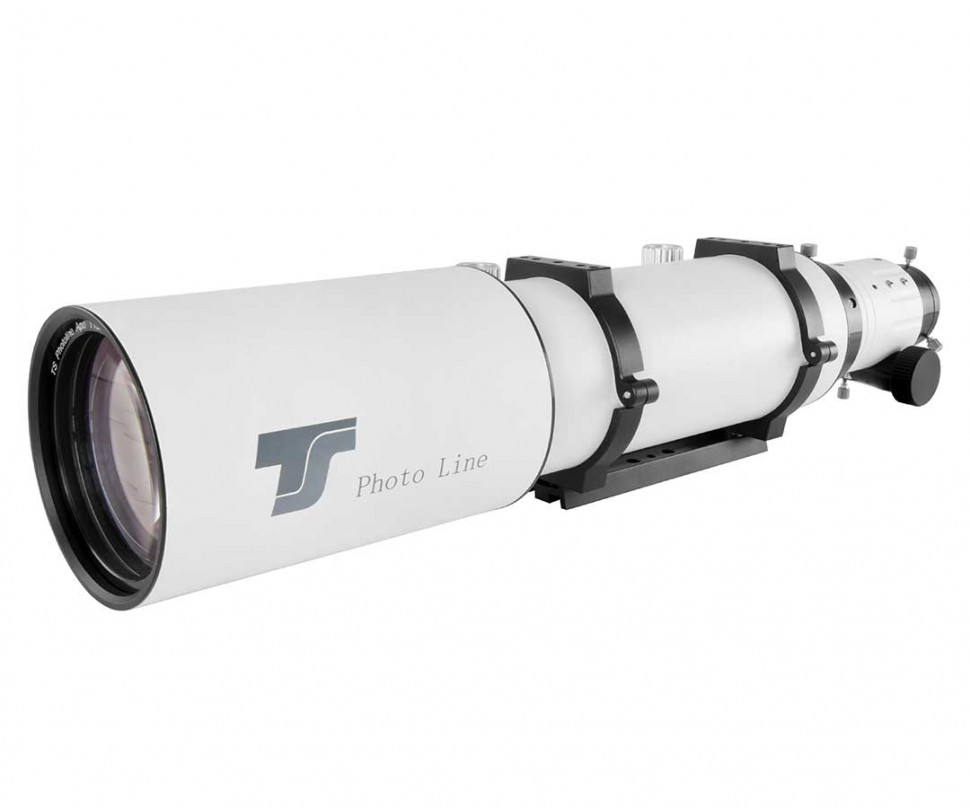

Триплет EDT на ED-стекле Ohara с лантановым элементом. Два типа стекла с особым ходом дисперсии сводят в одну плоскость не две, а три области спектра. Разница с двухлинзовым ED-объективом видна именно на краях: нет остаточного синего гало вокруг ярких звезд и цветной каймы на лимбе Луны и Венеры.

Многослойное просветление FMC. У триплета шесть границ стекло-воздух, поэтому потери и рассеяние здесь критичнее, чем в дублете. Полное многослойное покрытие держит светопропускание и убирает паразитный ореол вокруг ярких объектов — заметно при наблюдении планеты рядом с яркой звездой и при съемке кадров с яркой звездой в поле.

Регулируемая температурно-компенсированная оправа. Линзы не зажимаются при остывании: за ночь с падением температуры звездное изображение остается симметричным, а не расползается в треугольник. Регулировка позволяет при необходимости восстановить центрировку блока линз.

2,5-дюймовый реечный фокусер с микропередачей и резьбовым подключением. Реечная конструкция меньше проседает под тяжелой сборкой камеры с фильтрами, чем фрикционная. Посадочный диаметр 2,5″ шире привычных 2″ — светового конуса хватает на крупные сенсоры без затенения краев кадра. Резьбовое соединение вместо зажимных винтов убирает перекос камеры относительно оптической оси, а микропередача нужна из-за глубины фокуса: на f/7 она составляет доли миллиметра, «на глаз» такой шаг не выставить.

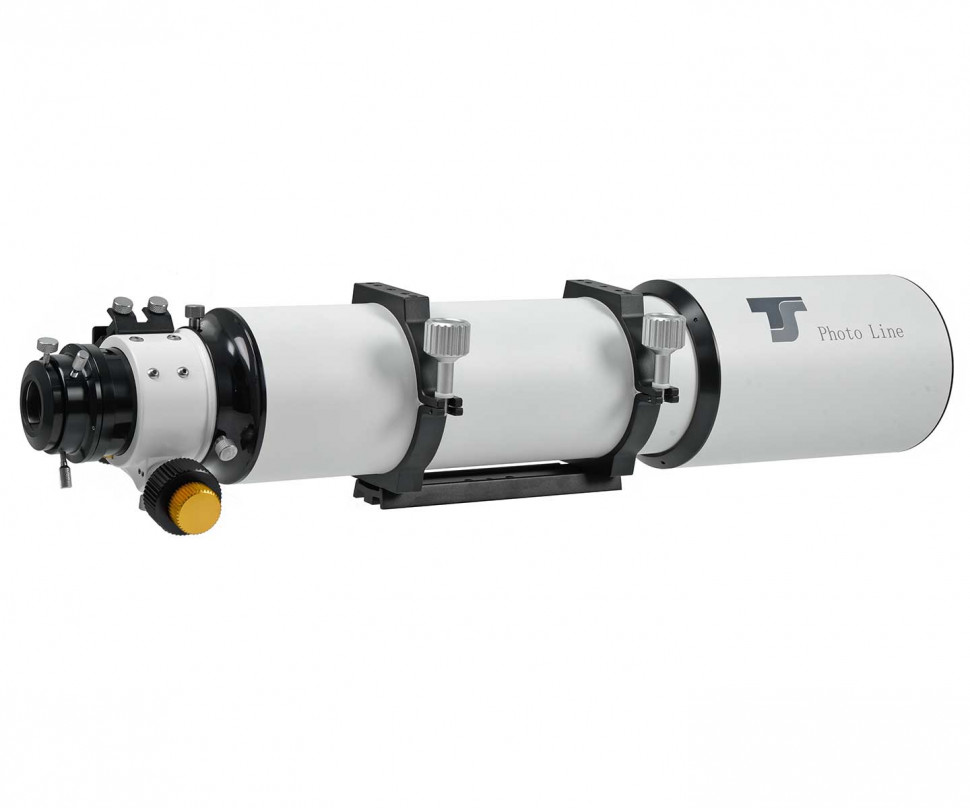

Труба 710 мм при диаметре 125 мм и весе 6,4 кг с CNC-кольцами и планкой Vixen/EQ5. Короткое плечо и умеренная масса снижают требования к монтировке и делают трубу реально возимой. Гарантия — 24 месяца.

Кому подойдет

Тем, кто снимает дальний космос на экваториальной монтировке с гидированием и хочет получать чистые звезды в кадре без последующего ремонта цветных ореолов. Тем, кто наблюдает Луну, планеты и двойные звезды и ценит контраст рефрактора без центрального экранирования и без регулярной юстировки. Тем, кто выезжает под темное небо: 6,4 кг и 710 мм укладываются в багажник и переносятся в одиночку. И тем, кто переходит с ED-дублета и уперся в остаточный хроматизм на ярких объектах.

Что важно знать заранее

Это только труба. Монтировки, окуляров, диагонали и искателя в комплекте нет — есть башмак под искатель и планка Vixen/EQ5, значит монтировка должна принимать этот стандарт крепления. С кольцами, камерой или окулярным узлом сборка выходит заметно тяжелее 6,4 кг, а для съемки на 800 мм монтировку принято брать с примерно двукратным запасом по нагрузке относительно фактической.

Резьбовое подключение фокусера потребует переходника под конкретную камеру или окулярный узел — его подбирают отдельно. Для ровного поля по всему кадру крупного сенсора трехлинзовым рефракторам этой светосилы обычно нужен корректор поля. Для Луны и планет понадобится короткофокусный окуляр: чем короче фокусное расстояние окуляра, тем выше увеличение. И еще два бытовых момента: около получаса на термостабилизацию и роса на передней линзе во влажные ночи.

Комплектация

• CNC-кольца — фиксируют трубу и передают нагрузку на планку, позволяют балансировать сборку и поворачивать трубу для кадрирования.

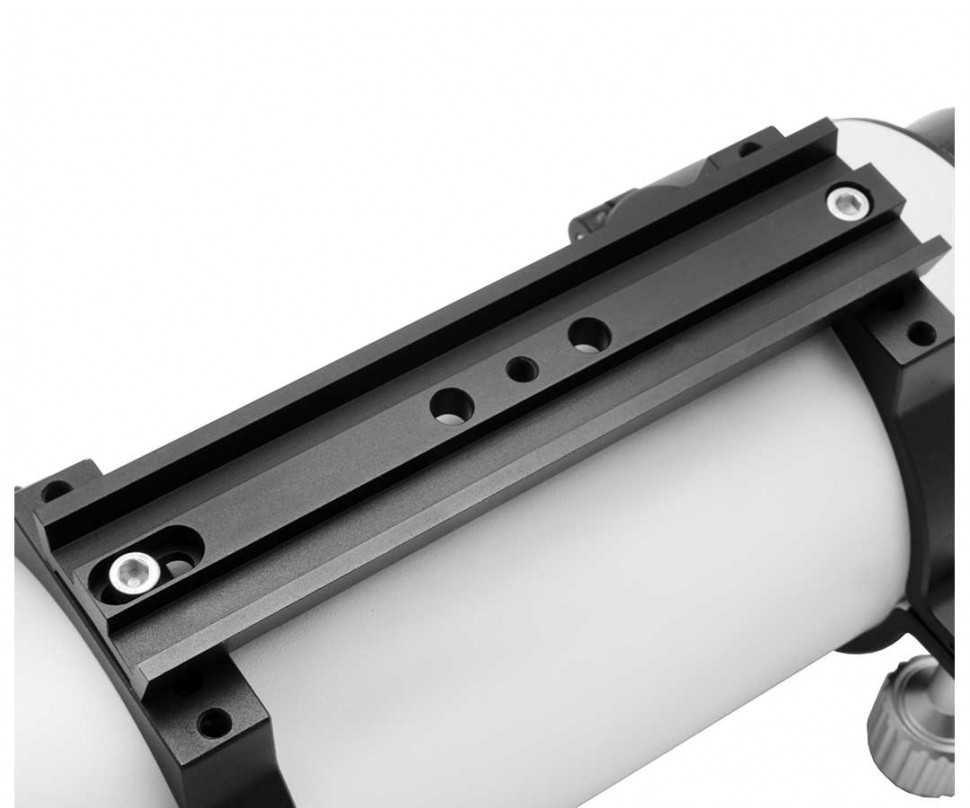

• Планка «ласточкин хвост» Vixen/EQ5 — установка на монтировки соответствующего стандарта.
• Башмак искателя — посадочное место под искатель или гид-трубу.

Для механической части комплект закрыт: трубу можно ставить на монтировку и балансировать сразу. Докупать в первую очередь придется то, через что смотрят или снимают — диагональ и окуляры для визуала либо переходник и корректор поля для камеры, а также сам искатель.

Рекомендуемые аксессуары

• Диэлектрическая диагональ 2″ — визуальные наблюдения в удобной позе без потерь света на зеркале.
• Короткофокусный окуляр — рабочие 150-200 крат по Луне и планетам.
• Корректор поля или редуктор — звезды по углам кадра при съемке.
• Фильтр на эмиссионные туманности — частично компенсирует городскую засветку.
• Греющая лента на объектив — против росы в длинных сериях кадров.
• Гид-система на башмак искателя — обязательна для выдержек при 800 мм.

Сравнение

Относительно ED-дублета той же апертуры триплет выигрывает в цветокоррекции на ярких объектах и в чистоте звезд на снимках, но проигрывает в массе и во времени остывания. Относительно зеркальных и зеркально-линзовых схем близкого фокусного расстояния 115 мм дают меньше света, зато нет центрального экранирования, лучей от растяжек и потребности в регулярной юстировке — при равных условиях контраст на планетных деталях выше. Относительно быстрых астрографов f/5 эта труба требует более длинных выдержек, но дает больший масштаб, что полезно по небольшим галактикам и планетарным туманностям.

Итог

TS-Optics PhotoLine 115 mm f/7 Triplet Apo 2,5″ RAP — универсальная труба под две задачи одновременно: съемка дальнего космоса на 800 мм с чистыми звездами по всему полю и визуальные наблюдения Луны и планет на пределе 115-миллиметровой апертуры, то есть до деталей около 1,9 км на Луне и структуры внутри юпитерианских поясов. Требует монтировки и окулярного либо фотографического обвеса отдельно, но механическая часть — реечный фокусер 2,5″ с резьбой и температурно-компенсированная оправа — рассчитана именно на нагруженную сборку и на работу всю ночь при падающей температуре.
