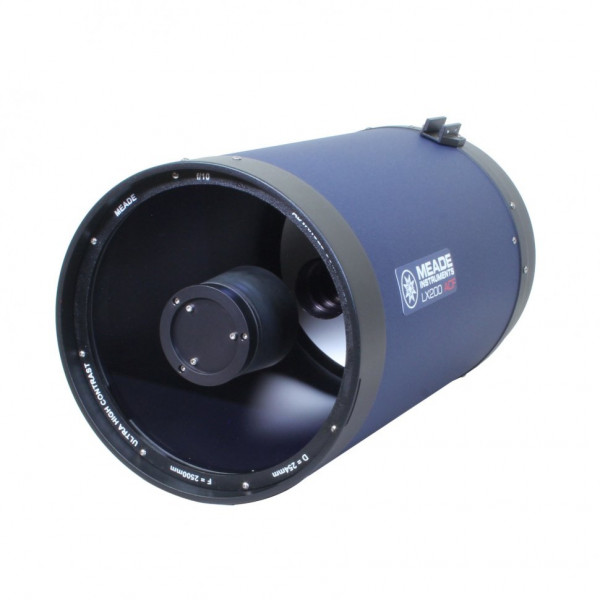

Оптическая труба MEADE 10" f/10 LX200-ACF UHTC (крепление - пластина Losmandy-style)

Оптическая труба MEADE 10" f/10 LX200-ACF UHTC на пластине Losmandy-style: 2500 мм для планет и астрофотографии

Это оптическая труба без монтировки (OTA): зеркально-линзовая система с апертурой 254 мм и фокусным расстоянием 2500 мм, собранная по схеме модифицированный Шмидт-Кассегрен MEADE ACF (Advanced Coma Free). Заявленная разрешающая способность — 0,456 угловой секунды, проницающая способность около 14,5 звездной величины, рабочий диапазон увеличений от 42 до 650 крат. Труба рассчитана на установку на стороннюю монтировку через крепежную пластину Losmandy-style, вес 12 кг.

Что можно увидеть или получить на практике

Луна

Разрешение 0,456 угловой секунды на бумаге соответствует деталям размером меньше километра, но на практике потолок задает не оптика, а атмосфера: в хорошие ночи спокойствие изображения держится на уровне 0,8-2 угловых секунд, что дает реальную детализацию примерно 1,5-4 км, и лишь в короткие моменты успокоения картинка подходит к возможностям самой апертуры. Практически это означает не просто крупные кратеры, а террасированные внутренние склоны и горки центральных пиков, цепочки мелких кратеров на дне Клавия, отдельные кратерлеты на дне Платона, узкие борозды — Альпийская долина с ее осевой рытвиной, борозда Гигина, уступ Прямая Стена с изменением его вида по мере роста высоты Солнца. Фокусное расстояние 2500 мм позволяет работать на 250-400 кратах по терминатору без установки линзы Барлоу; при превышении примерно 650 крат изображение уже не приобретает новых деталей, а только теряет резкость и яркость.

Планеты

Апертура 254 мм переводит планетные наблюдения из категории "видны детали" в категорию структуры внутри деталей. На Юпитере при спокойной атмосфере различимы фестоны и темные "баржи" по кромке северного экваториального пояса, разница в оттенках зон, форма и обрамление Большого Красного Пятна, а сами галилеевы спутники видны как крошечные диски с отбрасываемыми на планету тенями во время прохождений. На Сатурне деление Кассини прослеживается по всему кольцу, а не только в ансах, при хорошем спокойствии проступает внутреннее креповое кольцо и тень планеты на кольцах, на диске — приглушенные полосы и полярная область; вокруг доступны Титан, Рея, Япет, Диона и Тефия. У Марса в сезон противостояния читаются очертания Большого Сирта, Синуса Меридиани, полярная шапка с ее сезонным сокращением и белые облачные пятна у лимба. Уран и Нептун показываются как маленькие зеленовато-голубые диски, и заявленная проницающая способность 14,5 позволяет искать рядом с ними Тритон.

Объекты дальнего космоса

Проницающая способность около 14,5 звездной величины под темным небом — это уже не просто "туманности и галактики". Шаровые скопления вроде M13 и M15 разрешаются на отдельные звезды вплоть до ядра, а не только по краям; в M51 при хорошей прозрачности прослеживаются спиральные ветви и мост к соседней галактике, у NGC 4565 — темная пылевая полоса вдоль диска, у M82 — рваные темные прожилки на теле галактики. Планетарные туманности выдерживают большие увеличения и показывают внутреннюю структуру: неравномерность яркости кольца M57, голубоватый диск NGC 6543 с уплотнениями. В цепочке Маркаряна и области скопления Девы за один вечер набирается несколько десятков галактик, а на пределе, в исключительно прозрачную безлунную ночь, Плутон достижим как слабая звездная точка, отслеживаемая по смещению. Ограничение здесь не яркость, а поле зрения: минимальное полезное увеличение 42 крата при фокусном расстоянии 2500 мм означает узкое поле, в которое крупные объекты — вуаль Лебедя, туманность Северная Америка, M31 целиком — просто не укладываются.

Атмосфера и засветка

Планеты и Луна остаются доступными и из города: засветка почти не мешает ярким объектам, критично только спокойствие воздуха и то, что труба смотрит не над нагретой крышей. По слабым объектам дальнего космоса заявленные 14,5 звездной величины реализуются только под темным небом, в черте города реальный предел смещается примерно на 1,5-2 величины вверх, и часть описанных структур в галактиках потребует выезда. Закрытая труба с пластиной Шмидта на входе прогревается изнутри: зеркалу диаметром 254 мм нужно от часа на выравнивание температуры, до этого изображение при 300 кратах будет дрожать и "плыть" независимо от неба.

Конструкция и технологии

Схема ACF — это Шмидт-Кассегрен с измененной асферизацией: работа корректирующей пластины Шмидта и вторичного зеркала подобрана так, чтобы убрать кому по краю поля, из-за которой в классическом Шмидт-Кассегрене звезды у границы кадра растягиваются в запятые. По характеру поля результат близок к схеме Ритчи-Кретьен, но вторичное зеркало держит сама пластина Шмидта, а не растяжки, поэтому в изображении нет дифракционных лучей от ярких звезд — на снимках это заметно сразу.

Зеркала из оптического стекла несут сверхпросветляющее покрытие UHTC с алюминием и защитным слоем диоксида кремния, линзовая часть — многослойное просветление. Практический смысл в пропускании: больше света доходит до окуляра или сенсора, слабые объекты выходят из фона быстрее, а паразитные отражения и ореолы вокруг ярких звезд слабее. Экранирование вторичным зеркалом 38 процентов — плата за компактность: контраст на средних деталях планет чуть ниже, чем у безэкранированной оптики, но по разрешению и светосбору 254 мм остаются в другой категории.

Двухскоростной фокусер Крейфорда с точной подачей важнее, чем кажется: при f/10 и 2500 мм глубина фокуса на 400 кратах мала, и попасть в резкость грубой ручкой трудно, а для съемки точность наводки определяет форму звезд по всему кадру. Крепление на пластине Losmandy-style дает широкую жесткую опору без изгиба под собственным весом трубы.

Кому подойдет

Труба ориентирована на наблюдателя, у которого уже есть монтировка нужной несущей способности и понимание, зачем ему длинное фокусное расстояние: планетная и лунная съемка, детальная работа по компактным объектам дальнего космоса, съемка галактик и планетарных туманностей крупным планом. Плоское поле без комы делает ее осмысленной именно для фотографии, где недостатки края кадра видны сразу. Тем, кто хочет обзорных панорам Млечного Пути и широких туманностей одним взглядом, эта труба подойдет плохо: сочетание 2500 мм и минимального увеличения 42 крата задает узкое поле зрения.

Что важно знать заранее

Монтировка в поставку не входит, и подбирать ее нужно с запасом по нагрузке относительно 12 кг трубы — окуляр, диагональ, камера и противовесная логика добавляют и вес, и плечо; для съемки с выдержкой запас должен быть двукратным, иначе колебания сведут на нет и разрешение, и качество поля. Для окуляров штатно доступен посадочный диаметр 1,25 дюйма, двухдюймовые аксессуары требуют опционального адаптера. Присоединение фотокамеры выполняется через адаптер #T-62, который приобретается отдельно. Как и любой Шмидт-Кассегрен, система требует контроля юстировки и времени на термостабилизацию.

Комплектация

• Оптическая труба MEADE 10" f/10 LX200-ACF UHTC — оптика 254 мм, 2500 мм, с пластиной Шмидта и двухскоростным фокусером Крейфорда
• Оптический искатель 8х50 с перекрестьем — предварительное наведение, без него поиск объекта при узком поле трубы затянут
• Крепежная пластина Losmandy-style — установка на монтировку с соответствующим ложем

Для старта этого набора недостаточно: в первую очередь нужны монтировка с подходящим ложем и запасом по нагрузке, диагональное зеркало и окуляры, а для съемки — адаптер #T-62.

Рекомендуемые аксессуары

• Диагональное зеркало и адаптер под 2 дюйма — комфортная поза у окуляра и доступ к длиннофокусным широкопольным окулярам, которые частично компенсируют узкое поле
• Набор окуляров — короткофокусные для Луны и планет на 300-600 кратах, средние и длиннофокусные для поиска и объектов дальнего космоса
• Редуктор фокусного расстояния — уменьшает выдержки и расширяет поле при съемке галактик и туманностей
• Узкополосные светофильтры — вытягивают планетарные и эмиссионные туманности при городской засветке
• Нейтральный лунный фильтр — снижает яркость Луны, которая на этой апертуре ослепляет

Сравнение

Относительно классического Шмидт-Кассегрена той же апертуры выигрыш ACF не в яркости и не в разрешении, а в краях поля: звезды сохраняют круглую форму там, где обычная схема дает кому, что заметно прежде всего на снимках и при работе с широкопольными окулярами. Относительно схемы Ритчи-Кретьен получается похожее по чистоте поле, но без дифракционных лучей от растяжек и в закрытой компактной трубе, которую проще возить и ставить на монтировку среднего класса. Внутри линейки труб этого типа апертура 254 мм — тот порог, где деление Кассини прослеживается по всему кольцу Сатурна, шаровые скопления разрешаются до ядра, а спиральная структура галактик перестает быть догадкой.

Итог

MEADE 10" f/10 LX200-ACF UHTC — специализированный инструмент с длинным фокусом и плоским полем без комы, сильный на Луне, планетах и компактных объектах дальнего космоса, особенно при съемке. Он требует основательной монтировки, времени на термостабилизацию и осознанного отказа от обзорных широких полей. Если эти условия выполнены, 254 мм с разрешением 0,456 угловой секунды и проницающей способностью около 14,5 дают детализацию, ради которой такие трубы и покупают.
