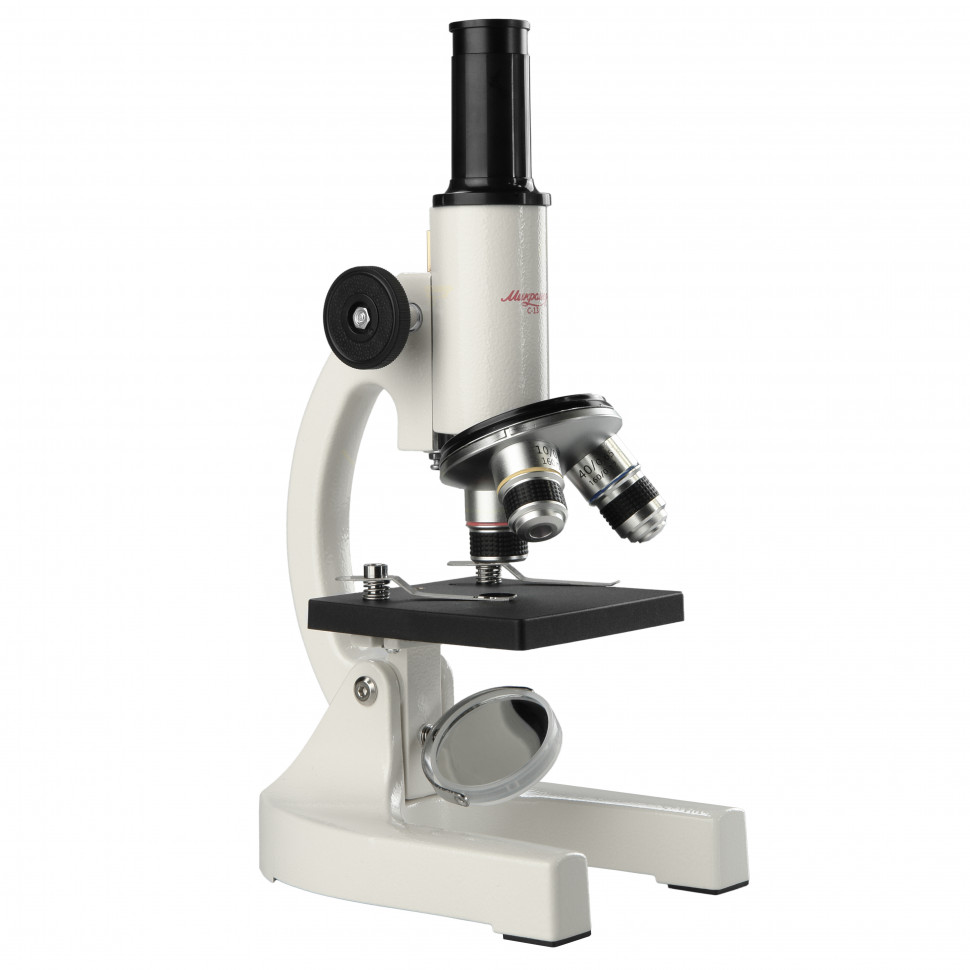

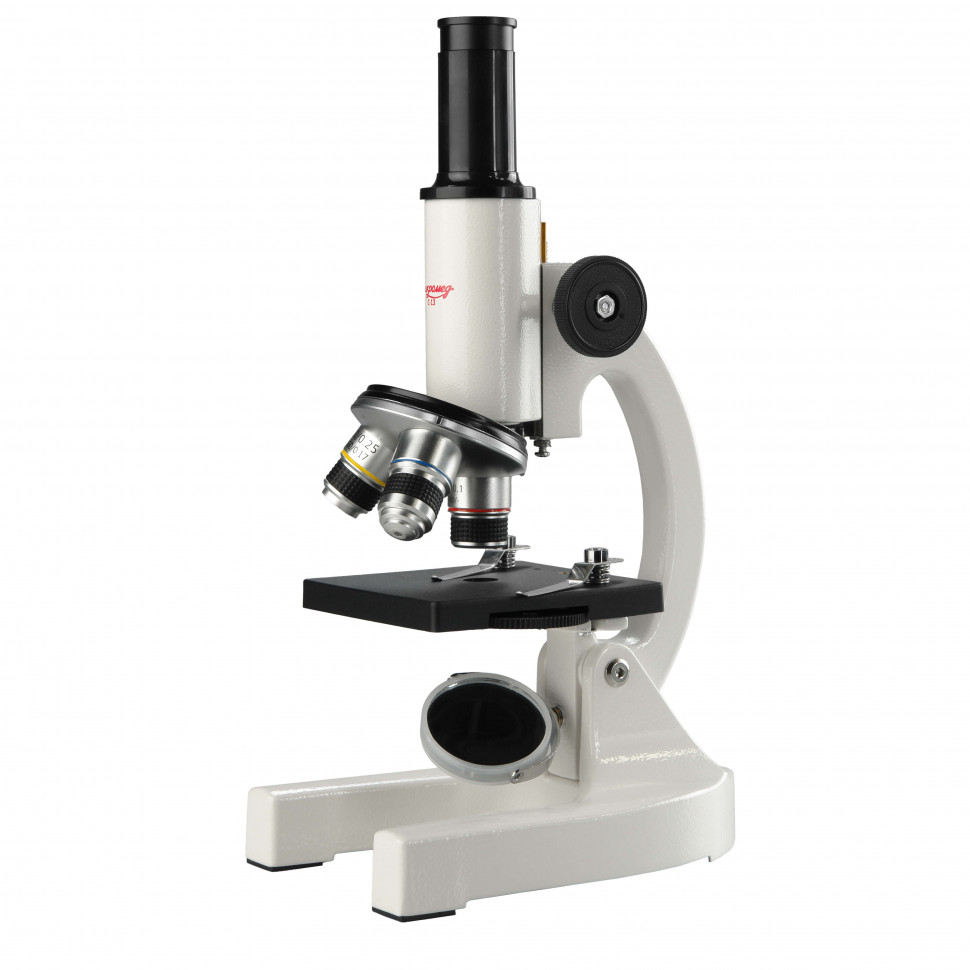

Микроскоп биологический Микромед С-13 в кейсе

Микромед С-13 в кейсе — портативный учебный микроскоп с автономным освещением

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микромед С-13 работает в светлом поле и позволяет изучать прозрачные биологические объекты: готовые окрашенные препараты тканей и клеток, мазки крови, одноклеточные организмы в капле воды, срезы растений, простейшие водоросли. Диапазон увеличения от 40 до 800 крат даёт возможность рассмотреть как общее строение объекта на малых увеличениях, так и детали клеточной структуры на больших. С объективом 4x удобно находить объект и оценивать препарат целиком, объектив 10x показывает клетки и их расположение, а объектив 40x с числовой апертурой 0.65 позволяет различить ядра, хлоропласты, клеточные оболочки.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стёклах — луч должен пройти сквозь объект и попасть в объектив. Подходят фабричные готовые препараты, временные препараты из капли воды с микроорганизмами под покровным стеклом, тонкие срезы растительных тканей. Непрозрачные или толстые объекты в проходящем свете не рассмотреть — они просто не пропускают луч. Окрашивание улучшает контраст бесцветных структур, но прозрачные живые объекты также видны, хотя и с меньшей чёткостью.

Формат работы

Наблюдение ведётся через монокулярную насадку одним глазом. В окулярный тубус стандартного диаметра 23.2 мм можно установить цифровую камеру для вывода изображения на экран компьютера, записи фото и видео — это расширяет возможности документирования и группового просмотра. Камера в базовый комплект не входит, приобретается отдельно.

Конструкция и технологии

Штатив и основание выполнены методом литья из алюминиевого сплава, все узлы механизма фокусировки также металлические. Для учебного микроскопа это редкость — обычно в этом классе применяют пластиковые детали. Металлическая конструкция обеспечивает устойчивость прибора, точность настроек и долговечность при интенсивной эксплуатации в школьных кабинетах или дома.

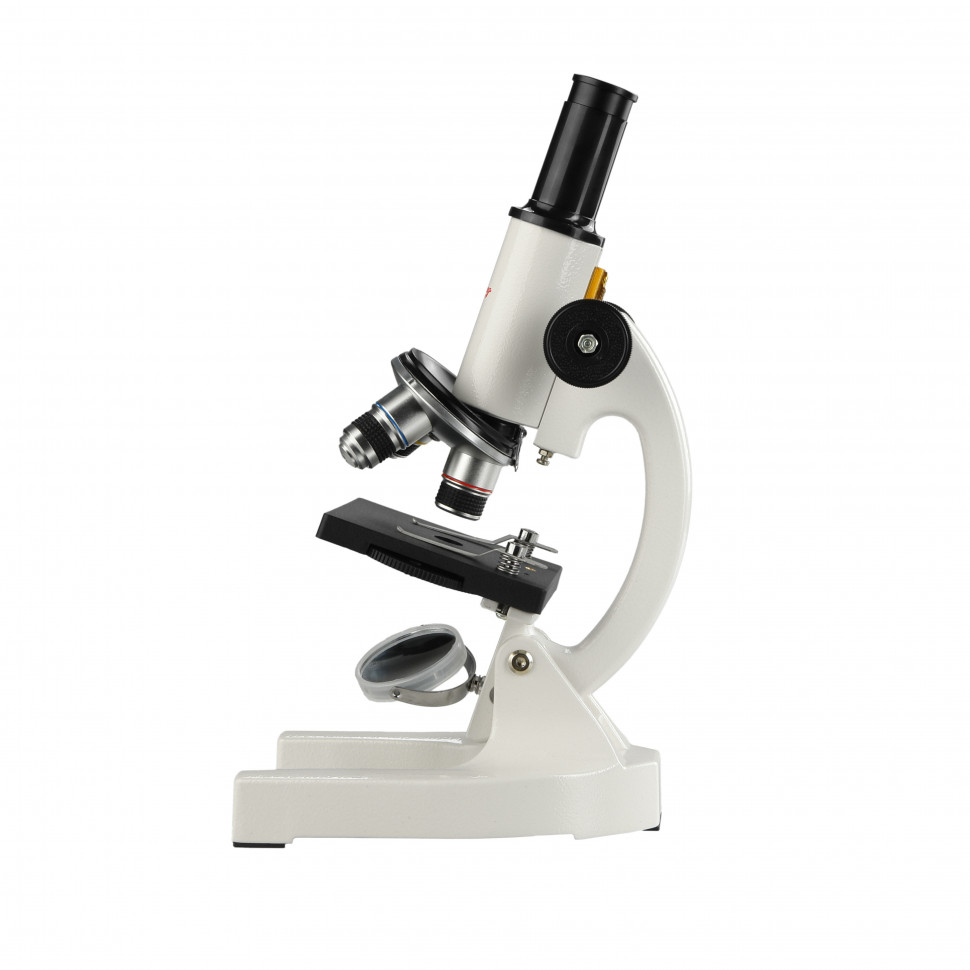

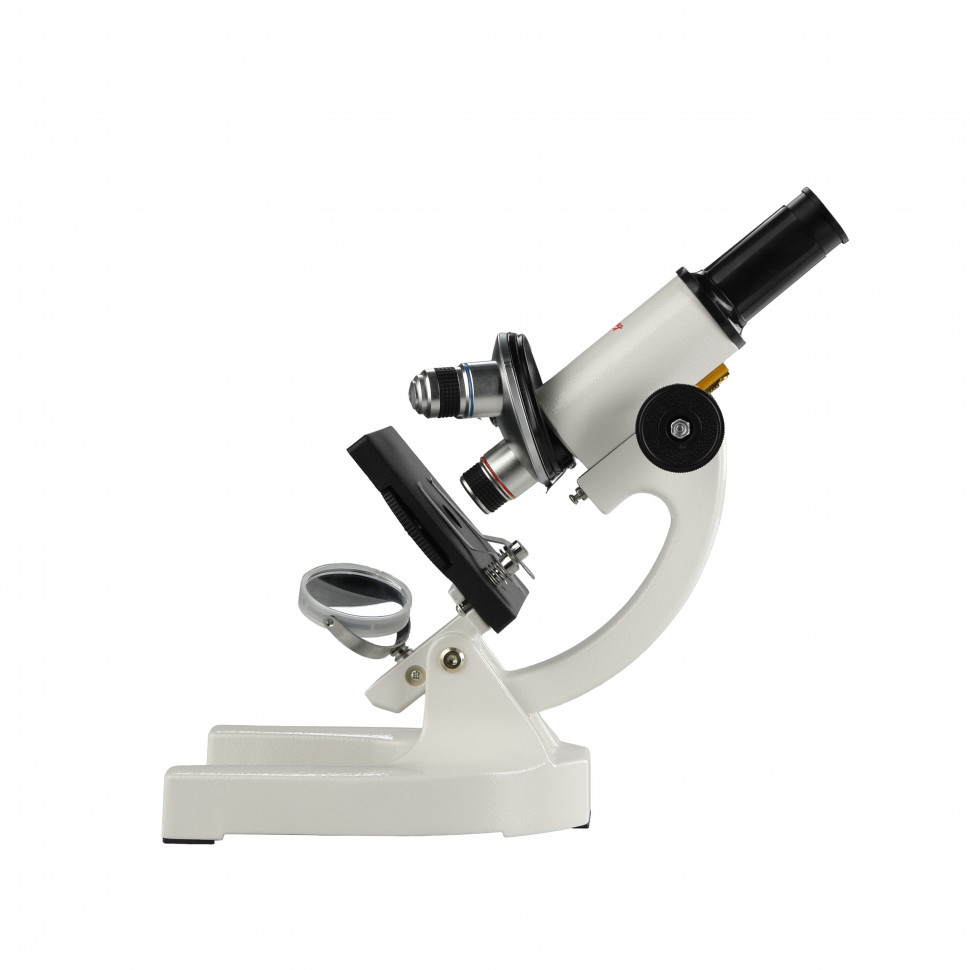

Особенность Микромеда С-13 — конструкция с наклоняемым тубусом и столиком одновременно. Наблюдатель может установить комфортный угол наклона, при этом ход лучей от зеркала и объектива остаётся перпендикулярным препарату — освещение и резкость не теряются. Это удобнее жёсткого вертикального тубуса, хотя в горизонтальной плоскости насадка не поворачивается.

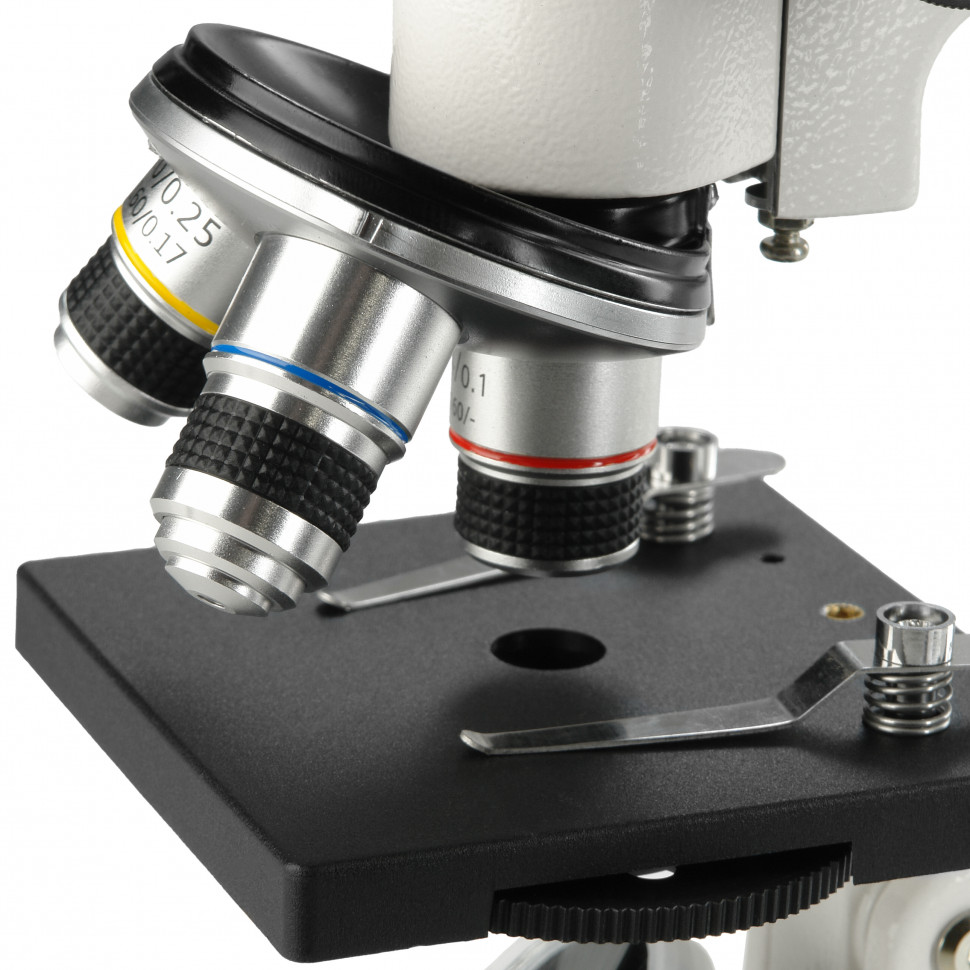

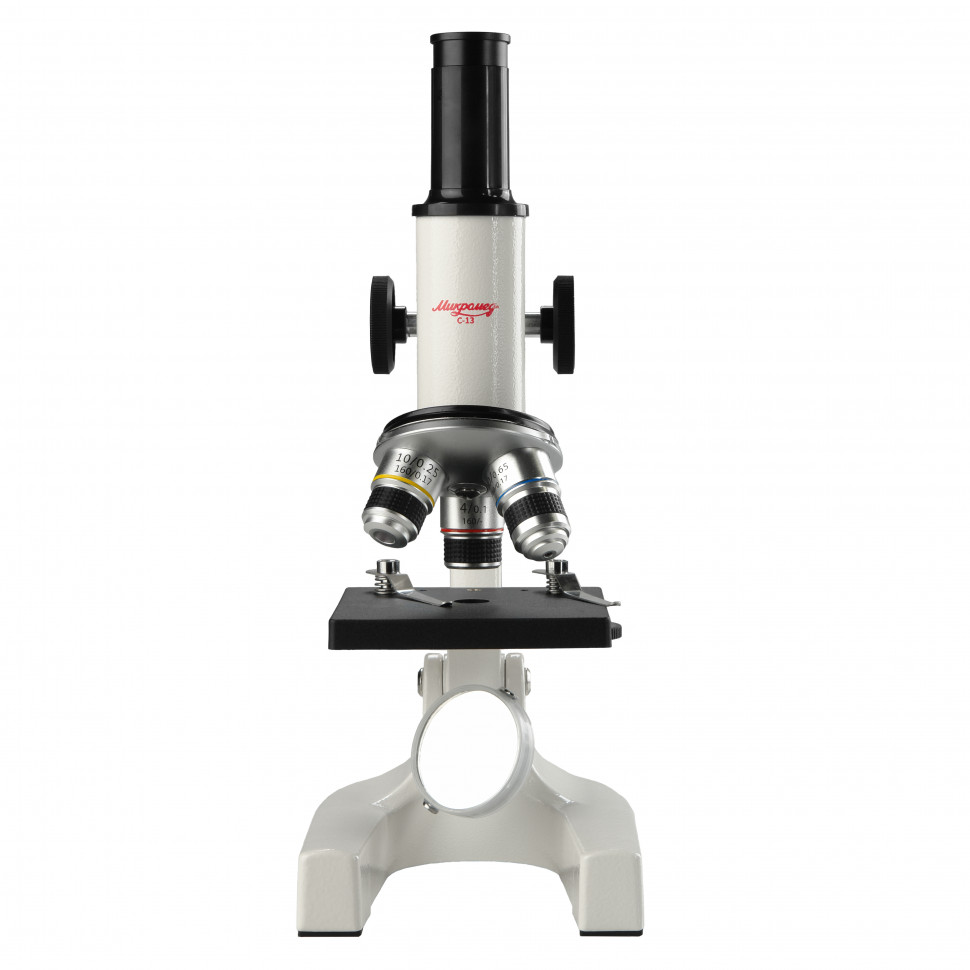

Объективы 4x, 10x и 40x — ахроматы с коррекцией тубуса 160 мм, установлены на трёхпозиционном револьвере стандарта RMS. Все линзы из оптического стекла с просветляющим покрытием, что снижает рассеивание света и повышает контраст. Объективы парфокальны: при смене увеличения резкость почти не теряется, требуется лишь небольшая подфокусировка. Объектив 40x имеет подпружиненную оправу — при случайном столкновении с препаратом пружина амортизирует удар, защищая линзу и предметное стекло от повреждения.

Освещение — плоско-вогнутое зеркало диаметром 43 мм в поворотной оправе. Зеркало направляет свет от внешнего источника (окно, настольная лампа, солнце) на препарат снизу. Плоская сторона даёт равномерное освещение для малых увеличений, вогнутая концентрирует свет для работы с объективом 40x. Такая схема полностью автономна — микроскоп работает без электричества и розетки, что удобно в полевых условиях, на выездных занятиях или там, где нет стабильного питания.

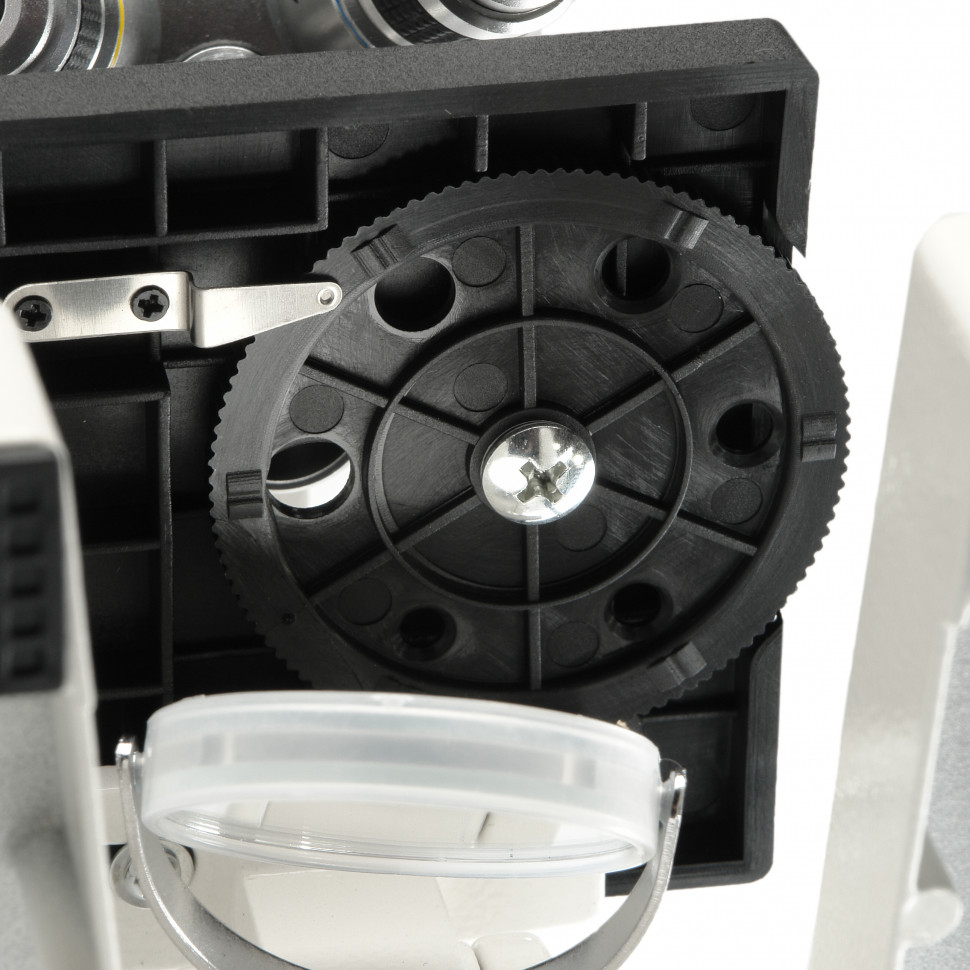

Под предметным столиком размером 90x90 мм расположен поворотный диск с пятью отверстиями разного диаметра. Отверстия выполняют роль апертурных диафрагм: меньшее отверстие повышает контраст прозрачных малозаметных объектов, большее увеличивает яркость. Размер подбирается опытным путём в зависимости от увеличения и типа препарата. Это не ирисовая диафрагма с плавной регулировкой, а дискретный набор фиксированных диаметров, но для учебных задач достаточно.

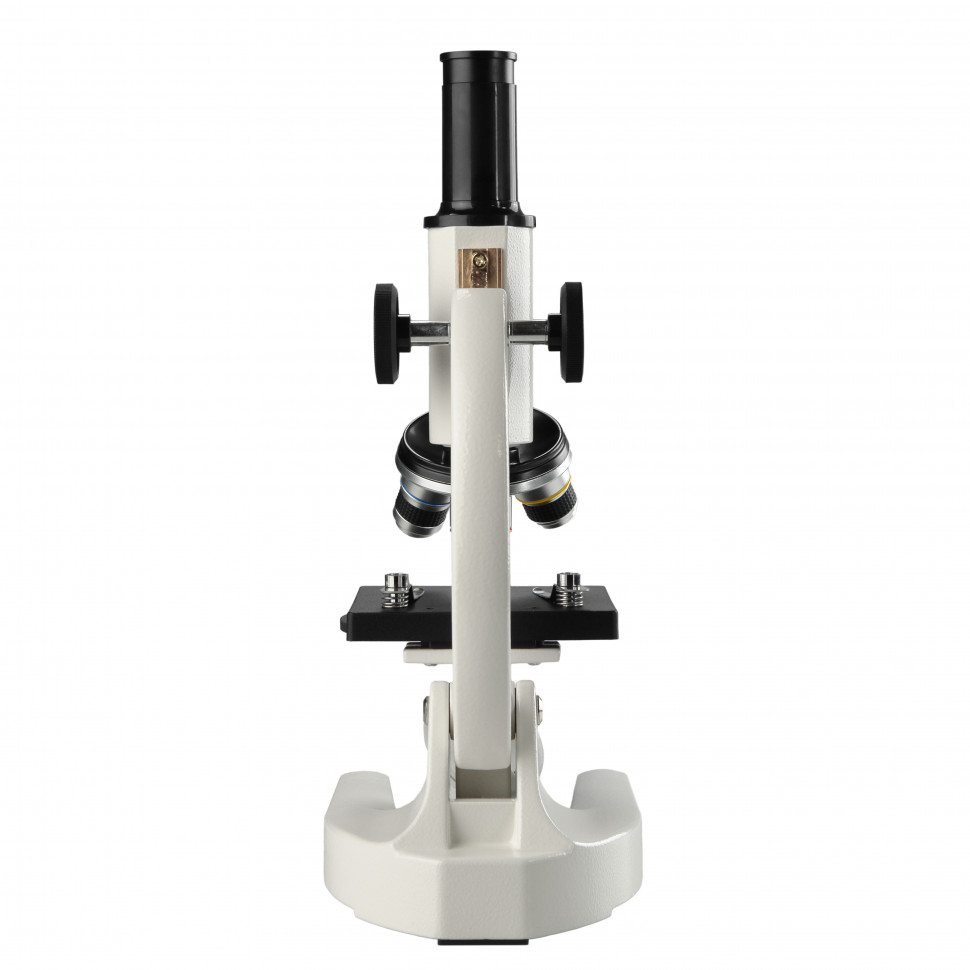

Фокусировка — грубая, механизм перемещает револьвер с объективами и тубус относительно неподвижного столика. Рукоятки выведены на обе стороны штатива для удобства. Тонкой фокусировки нет — на больших увеличениях это затрудняет точную наводку резкости, требуется аккуратность при вращении рукояток.

Кому подойдет

Микромед С-13 рассчитан на школьников и студентов для выполнения лабораторных работ по биологии, химии, экологии. Простота конструкции и управления позволяет быстро освоить прибор даже без предварительной подготовки. Микроскоп подходит для учебных кабинетов школ, лицеев, кружков юных натуралистов, где требуется надёжный недорогой инструмент для групповых занятий.

Также микроскоп найдёт применение у любителей-энтузиастов для домашних исследований: изучение микромира в капле воды из пруда, рассматривание растительных клеток, знакомство с готовыми препаратами из учебных наборов. Компактность, лёгкость (730 грамм) и текстильный кейс делают прибор удобным для транспортировки — можно взять на дачу, в экспедицию, на полевую практику.

Что важно знать заранее

Микроскоп не имеет встроенного источника света — для работы необходим внешний: дневной свет от окна, настольная лампа, LED-фонарь. Интенсивность и равномерность освещения зависят от выбранного источника и умения направить зеркало. В условиях плохого освещения или вечером потребуется достаточно яркая лампа.

Отсутствие тонкой фокусировки ограничивает удобство работы на максимальных увеличениях 400x и 800x — резкость приходится ловить осторожным вращением рукояток грубой наводки. Для учебных задач и начального уровня это приемлемо, но для длительной детальной работы на больших увеличениях потребуется терпение.

Монокулярная насадка означает наблюдение одним глазом, что более утомительно при продолжительных сеансах по сравнению с бинокулярной. Столик не имеет координатного механизма — вернуться к конкретной области препарата после его смещения можно только визуально, без точных числовых координат.

Тубус 160 мм — устаревший стандарт по сравнению с современной инфинити-коррекцией. Совместимость с дополнительными объективами и аксессуарами ограничена приборами того же стандарта. Револьвер рассчитан на три объектива — для расширения диапазона можно заменить имеющиеся, но одновременно установить больше трёх не получится.

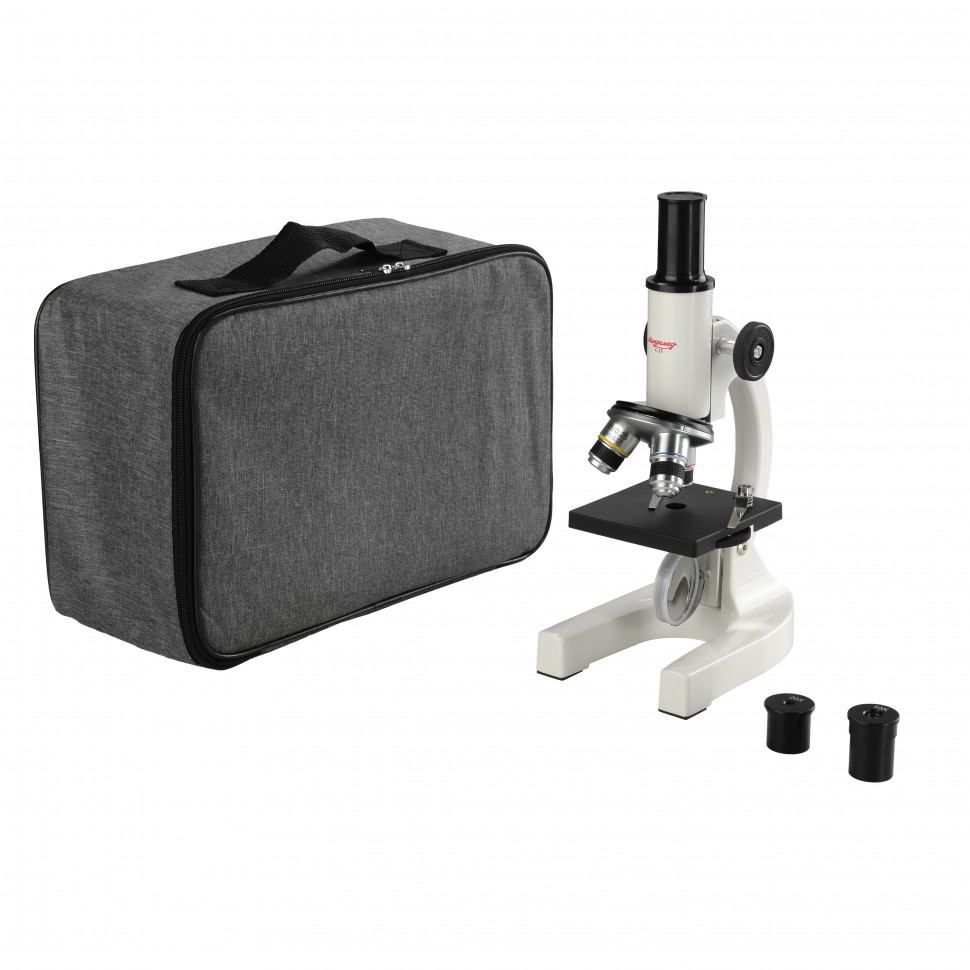

Комплектация

Штатив и основание — корпус микроскопа с окулярным тубусом, механизмом фокусировки и трёхпозиционным револьвером, все детали металлические.

Объективы-ахроматы — 4x/0.1, 10x/0.25, 40x/0.65 с просветлением, стандарт RMS, объектив 40x с пружинной защитой.

Окуляры широкого поля — WF10x/18 и WF20x/11, дают увеличение от 40x до 800x.

Столик 90x90 мм — с диском диафрагм из пяти отверстий и пружинными клеммами для фиксации препарата.

Зеркало в оправе — плоско-вогнутое, диаметр 43 мм, в поворотном держателе для направления внешнего света.

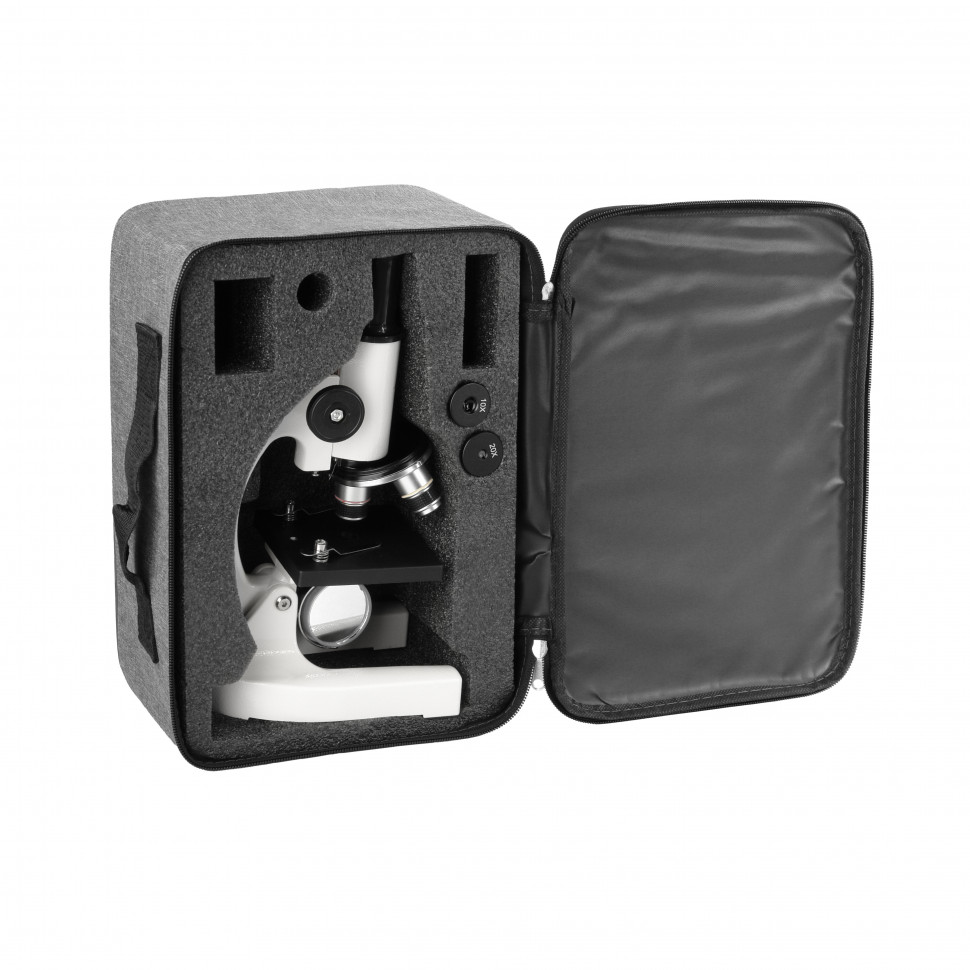

Текстильный кейс — защищает микроскоп при хранении и транспортировке.

Комплект полностью готов к началу работы. Для расширения возможностей потребуются предметные и покровные стёкла, готовые препараты или материалы для изготовления временных, а также внешний источник света.

Рекомендуемые аксессуары

Набор готовых препаратов — позволяет сразу приступить к наблюдениям, минуя этап приготовления срезов, особенно полезно для начинающих.

Предметные и покровные стёкла — для изготовления временных препаратов из собственных образцов.

Набор для приготовления препаратов — пипетки, препаровальные иглы, покровные стёкла, красители для самостоятельной пробоподготовки.

Цифровая окулярная камера — устанавливается в тубус диаметром 23.2 мм, выводит изображение на компьютер для фото, видеозаписи, групповых демонстраций и измерений в программе.

Настольная LED-лампа — обеспечивает стабильное яркое освещение независимо от времени суток и погоды, что важнее при работе с зеркалом, чем наличие встроенного осветителя.

Итог

Микромед С-13 в кейсе — надёжный учебный микроскоп с автономным освещением и полностью металлической конструкцией. Диапазон увеличения 40-800x, ахроматическая оптика и парфокальные объективы обеспечивают достаточное качество изображения для школьных лабораторных работ и любительских исследований. Отсутствие встроенного света компенсируется полной независимостью от электропитания — прибор работает везде, где есть внешний источник. Компактность, лёгкость и текстильный кейс делают микроскоп удобным для транспортировки. Ограничения — только грубая фокусировка и монокулярная насадка — типичны для бюджетного учебного класса и не мешают освоению основ микроскопии.
