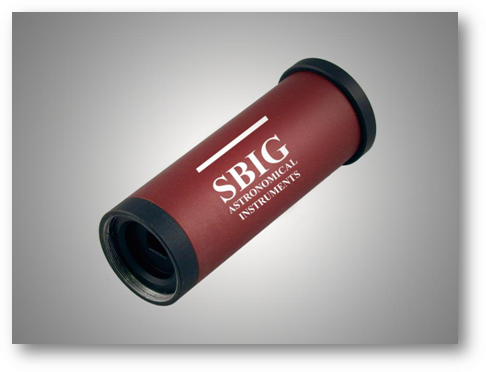

Камера SBIG ST-I

ST-I - это недорогая, высокопроизводительная компактная камера, которая является отличной гидирующей и лунно-планетарной камерой. ST-I - лёгкая и компактная камера, 1,25 дюйма в диаметре, 3,5 дюйма в длину и вес всего 63 грамма.

Несмотря на компактность и легкость, камера оснащена встроенным механическим затвором для автоматизации получения темновых кадров (дарков). Это повышает чувствительность за счет устранения «горячих пикселей» и других артефактов изображения.

Камера получает как управляющие сигналы, так и питание от порта USB 2.0 вашего компьютера, поэтому требуется только один тонкий USB-кабель. На задней панели находится стандартный, оптоизолированный выходной порт автогида.

Особенности:

• Питание от порта USB 2.0
• Низкий уровень шума, высокая чувствительность CCD
• Механический затвор
• Электронный затвор для коротких выдержек
• До 21 кадра в секунду в режиме фокусировки
• 16 бит A / D
• Корпус размером с окуляр (диаметр 1,25")
• Бюджетная
• Легкий вес - всего 2,2 унции (около 63 грамма)
• Стандартный выходной порт для гида
• Передняя часть с резьбой для стандартных фильтров 1,25"
• Программное обеспечение CCDOPS версии 5 включено

ON CEMI KAI-340 CCD

Вместо использования недорогого CMOS-датчика с высоким уровнем шума, ST-I использует высококачественную малошумящую ПЗС-матрицу ON SEMI KAI-340 с шумом считывания всего 9e-. Размер массива 640 x 480 пикселей при площади 7,4 микрона. При желании встроенный биннинг доступен для 14,8 микрон пикселей. Различные режимы субкадров могут использоваться для ускорения фокусировки и скорости загрузки. Полнокадровое изображение с высоким разрешением будет обновляться со скоростью примерно 5 кадров в секунду. В дополнение к полнокадровому, полукадровому и четвертькадровому режимам пользователь может выбрать интересующую область подкадра (ROI) любого размера, расположенную в любом месте на CCD. В режиме фокусировки с использованием поля 20 x 20 пикселей частота обновления превышает 20 кадров в секунду.

ON SEMI описывает производительность этой ПЗС: "Разработанный для требовательных приложений обработки изображений, этот датчик имеет дополнительные функции, включая электронный затвор, пиковое QE (квантовая эффективность) 55%, чрезвычайно низкий уровень шума и низкий темновой ток. Эти функции дают этому датчику исключительную чувствительность и делают его идеальным для машинного зрения, научных исследований, наблюдения и других компьютерных приложений ввода".

Электронный и механический затвор

Электронный затвор этого датчика обеспечивает время экспозиции всего 0,001 секунды. Большинство других камер размером с окуляр используют только этот тип «глобального» затвора из-за сложности и стоимости встраивания дополнительного механического затвора в корпус камеры. Однако в камеру ST-I мы также включили механический затвор, позволяющий камере автоматически снимать темные кадры. Эта функция сама по себе значительно повышает производительность ST-I, особенно при использовании в качестве автогида.

Охлаждение ПЗС-матрицы для уменьшения темнового тока не требуется при коротких временах экспозиции, общих для планетарной визуализации и автоматического наведения, но остается возможность появления ярких пикселей на изображении, которые могут повысить порог яркости, необходимый для наиболее чувствительных характеристик наведения. Способность автоматически брать и вычитать темновой кадр приводит к очень гладкому фону, на котором обнаружение тусклых звезд является более надежным. Наконец, в то время как некоторые недорогие системы управления экономят средства за счет использования недорогой 8-битной или 10-битной электроники, камера ST-I использует высококачественный 16-битный АЦП для превосходного разрешения полного динамического диапазона ПЗС, превышающего 70 дБ.

Лунная / Планетарная камера

Planet Master Commands в CCDOPS используются для получения самых резких изображений планет или других объектов. Он берет последовательность изображений, оценивает их по резкости и сохраняет самое резкое. Команда Planet Master подает два звуковых сигнала каждый раз, когда получается более четкое изображение. Когда все будет готово, нажмите клавишу «Готово», и появится самое резкое изображение. Диалог также показывает текущую резкость и лучшую резкость с точки зрения показателя качества (FOM). Если объект слишком яркий даже при самых коротких выдержках, вы можете обнаружить, что, разместив маску диафрагмы над телескопом или используя фильтры нейтральной плотности, вы получите яркость нужную яркость.
