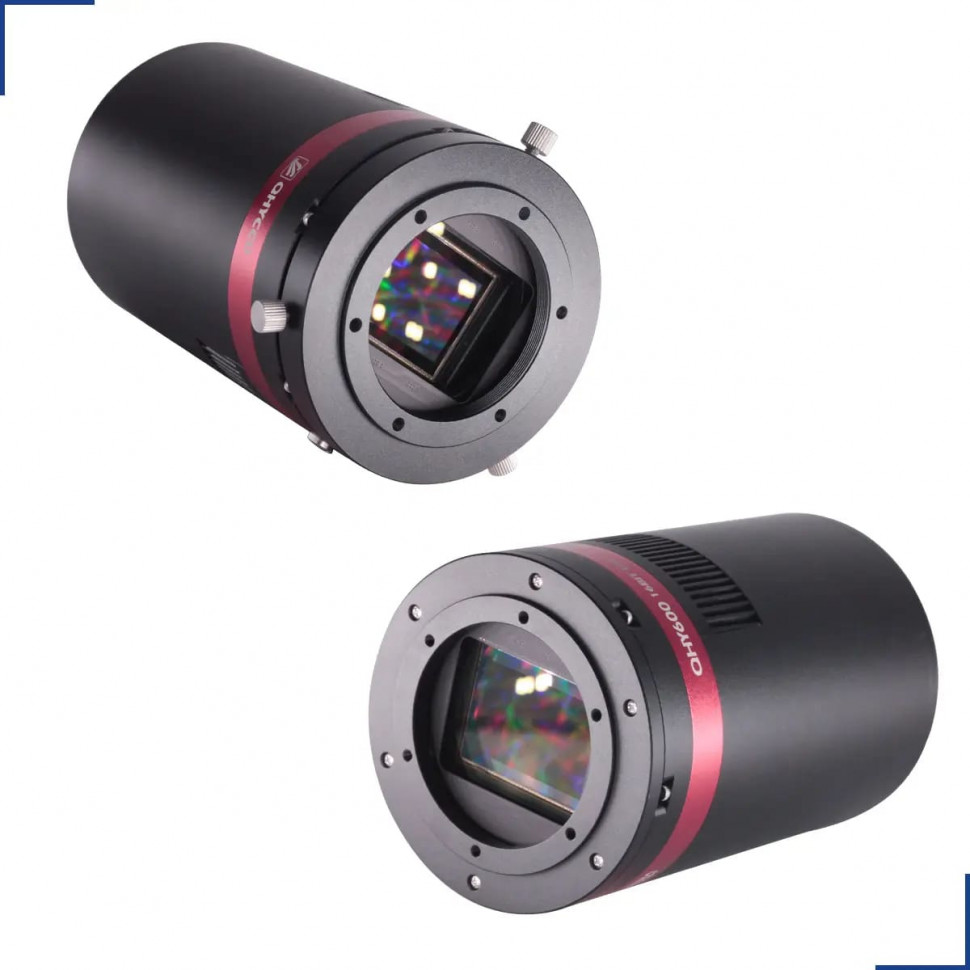

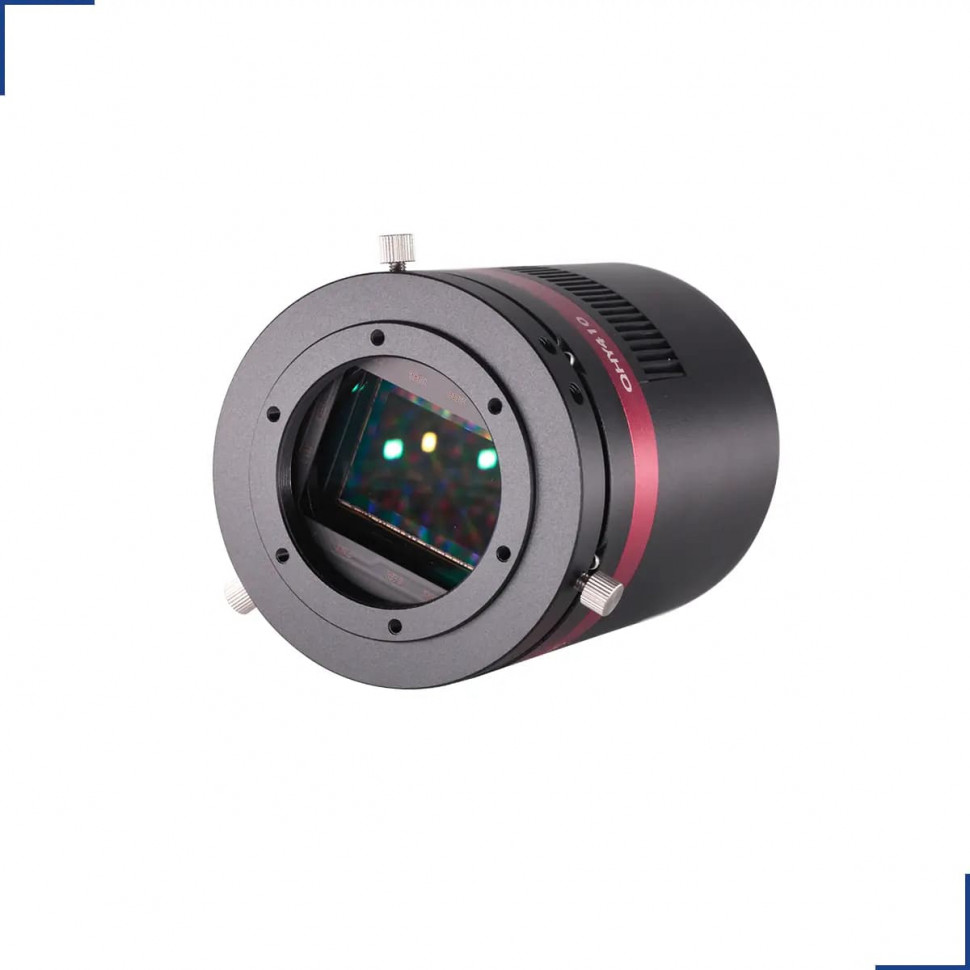

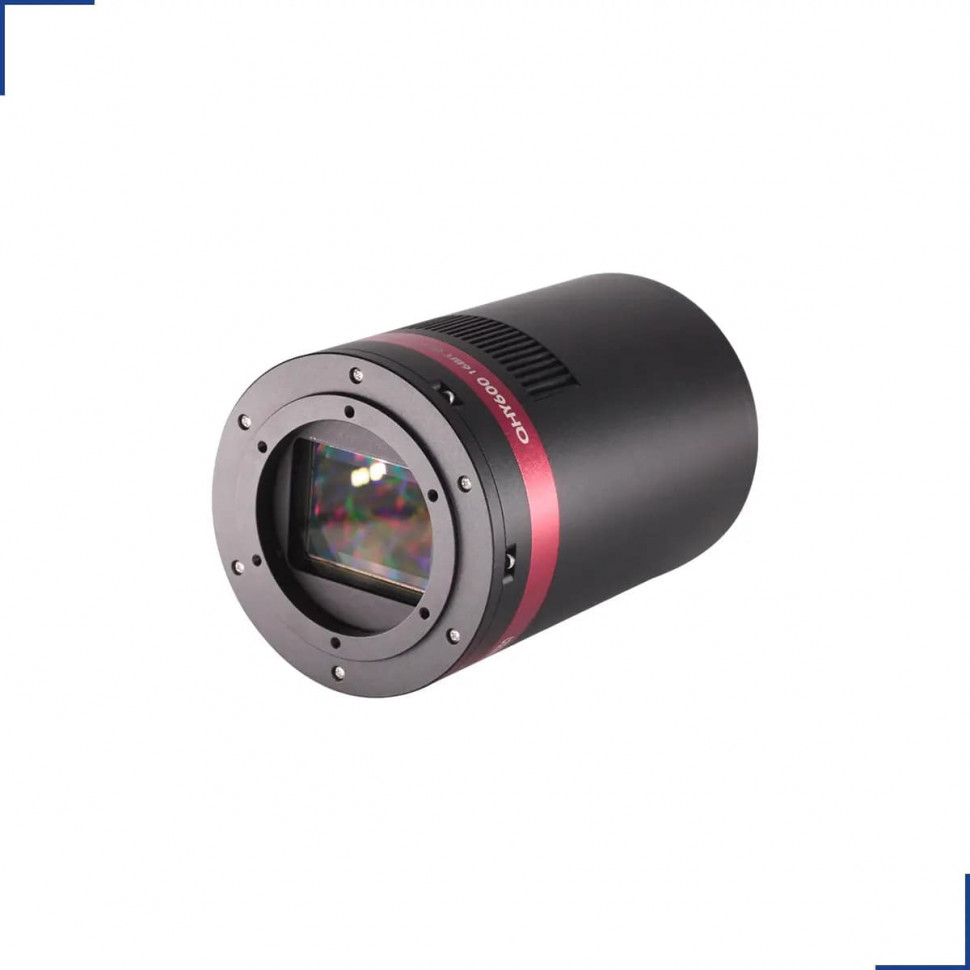

Астрономическая камера QHY600PH-M

QHY600М-PH – это одна из модификаций охлаждаемой астрокамеры QHY600М, индекс PH («фотографическая») в названии которой свидетельствует о предназначении этой камеры именно для астрофотосъемки. Данная модель создана на основе новейшего полноразмерного 61,2-мегапиксельного CMOS-сенсора SONY IMX455 BSI с обратной засветкой. Разрешение 9576х6388, размер пикселя 3,76 мкм, встроенный АЦП 16-битный.

Сенсор SONY IMX455 BSI доступен как в монохромном, так и в цветном исполнении.

Серия QHY600М-PH предлагает три варианта исполнения камер. QHY600М-PH – это стандартная, «базовая» камера для астрономов-любителей. QHY600М-PH-L – облегченная модель с укороченным корпусом, более простая и доступная по цене. QHY600М-PH-SBFL – вариант с укороченным задним фокусом.

Сенсор камеры показывает чрезвычайно низкий уровень темнового тока (0,002e-/пиксель при -20°C) благодаря использованию технологии SONY Exmor BSI CMOS и нулевое свечение усилителя. Он обладает идеальной производительностью в условиях ограниченного количества фотонов, то есть на коротких выдержках, при узкополосной визуализации и т.д., что делает этот полноразмерный CMOS-сенсор идеальным не только для фотосъёмки неба, но и для флуоресцентной визуализации, секвентирования ДНК и микроскопии.

QHY600М-PH использует технологию обратной засветки с квантовой эффективностью более 90% и обладает очень низким шумом чтения: он достигает около 1,1e- при максимальном усилении. Типичная глубина электронной ямы составляет 51ke- при высоком усилении и 80ke- в расширенном режиме. Камера поддерживает режим чтения с шагом 2-cms (квантование одного и того же сигнала дважды и внутрисенсорное усреднение), и за счет этого может уменьшить шум в 1,3 раза по сравнению с обычным режимом считывания.

Всего в QHY600М-PH доступно три различных режима считывания.

Для обеспечения непрерывной передачи данных на высокой скорости с 60-мегапиксельной матрицы, камера оснащена встроенным буфером изображений DDR III емкостью 2 ГБ. Так как количество пикселей у CMOS-сенсоров последнего поколения очень велико, то это предъявляет повышенные требования к памяти для временного и постоянного хранения.

Например, датчик QHY600М-PH выдает около 120 МБ информации на каждом кадре (то есть каждый файл в формате RAW «весит» около 120 МБ), поэтому ширина полосы пропускания данных увеличена с исходных 16 бит до 32 бит. Передача файлов столь большого размера потребовала от камеры не только наличия достаточного объема памяти, но и увеличения пропускной способности в два раза.

Еще одним плюсом наличия в камере QHY600М-PH встроенного буфера изображений является то, что при работе с некоторыми не очень мощными компьютерами, не поддерживающими USB 3.0, отсутствует возможность стабильно осуществлять передачу данных на высоких скоростях, из-за чего часть передаваемой информации может быть утеряна. В таких случаях DDR III сначала буферизирует большое количество изображений, а затем постепенно отправляет их на компьютер. Даже если передача данных через USB 3.0 по каким-то причинам часто приостанавливается, вся информация сохраняется. С помощью программы видеозахвата SharpCap есть возможность включить или отключить буферизацию. Актуальная версия драйвера ASCOM по умолчанию работает в режиме включенного DDR.
